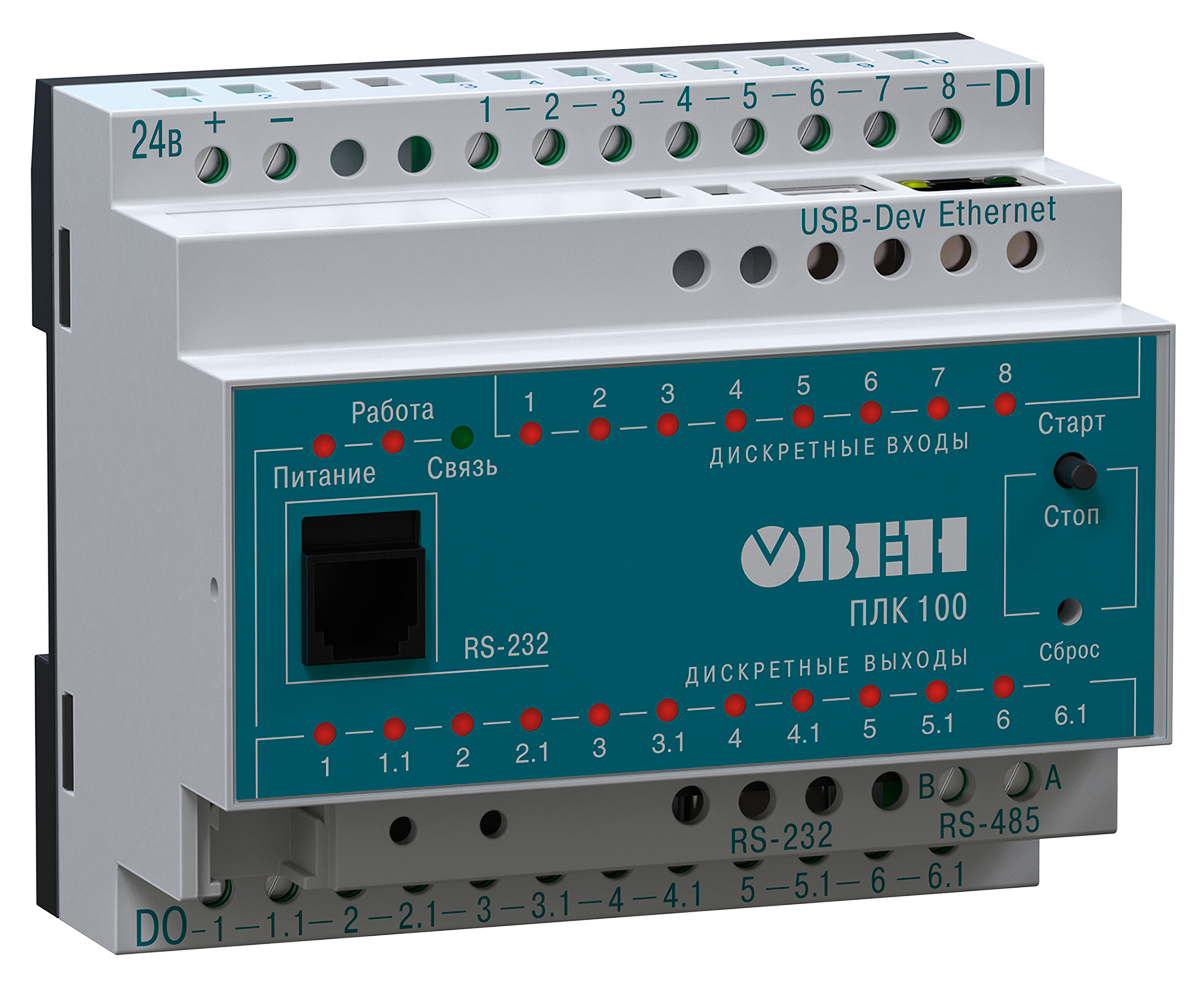

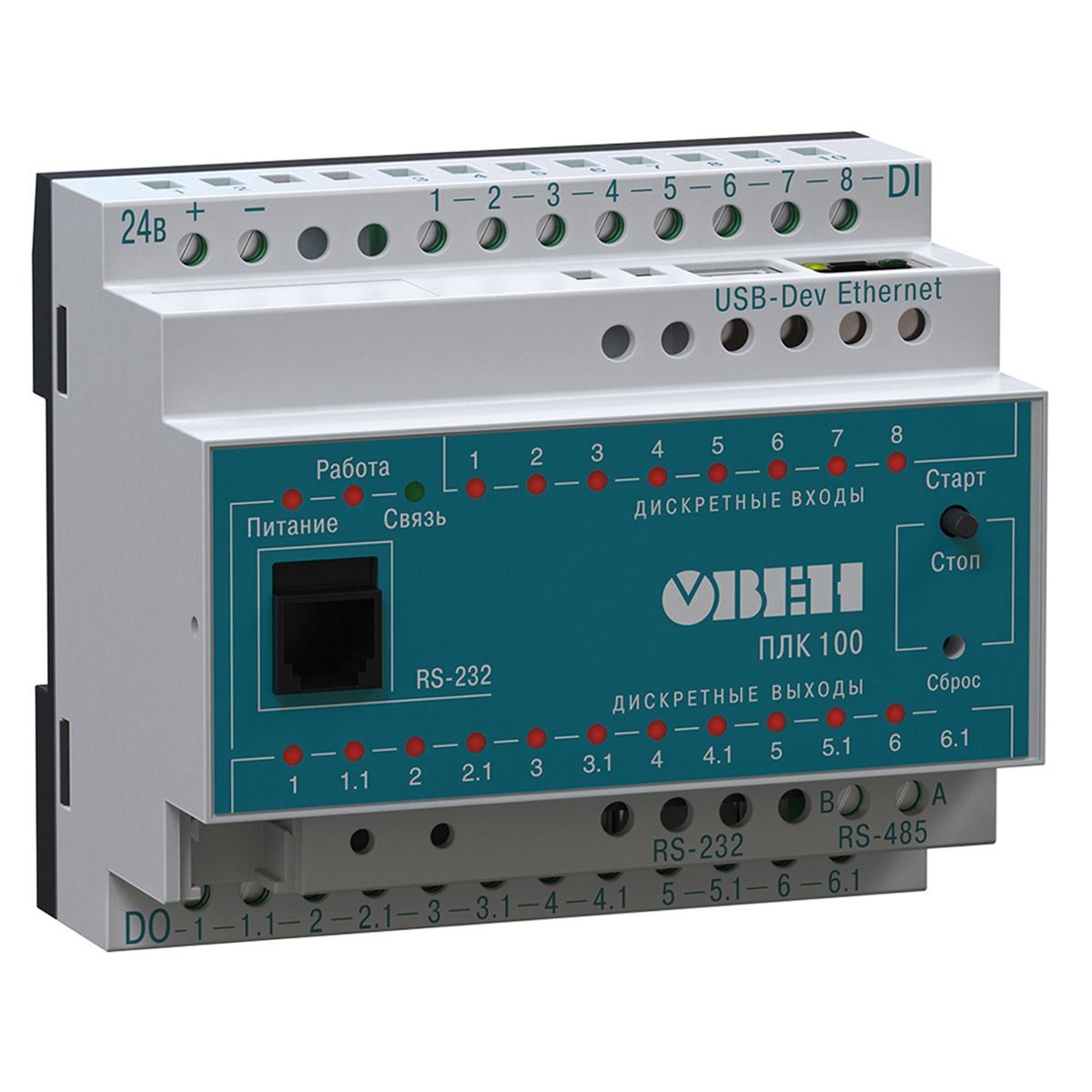

Контроллер программируемый Овен ПЛК100-220.Р-ТЛ
Артикул:
Код производителя
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Программируемый логический контроллер используется при построении систем телемеханики и АСУ ТП электрических подстанций, для контроля сигналов телесигнализации ТС и подачи команд телеуправления ТУ, при создании распределенных систем противоаварийной автоматики и контроля электроснабжения.
Программируемый логический контроллер Овен ПЛК100-220.Р-ТЛ представляет собой стандартный контролируемый пункт (КП) телемеханики, предназначенный для построения систем телемеханики и АСУ ТП электрических подстанций, контроля сигналов телесигнализации и подачи команд телеуправления, а также для создания распределенных систем противоаварийной автоматики и контроля электроснабжения.
Назначение и области применения:
Контроллер оптимально подходит для применения в энергетике и на опасных производственных объектах (подконтрольных Ростехнадзору). Рекомендуется к использованию:
- В системах телемеханики и АСУ ТП электрических подстанций классов напряжения 0,4/6/10/35 кВ.
- Для опроса внешних устройств по протоколам Modbus, МЭК 60870-5-101, МЭК 60870-5-103, DNP3 с последующей передачей данных на верхний уровень по протоколам Modbus TCP и МЭК 60870-5-104.
- Для контроля сигналов телесигнализации (ТС) и подачи команд телеуправления (ТУ).
- В составе распределенных систем противоаварийной автоматики и систем управления нагрузкой потребителей в электрических сетях.
Особенности и преимущества:
- Программирование осуществляется в среде EnLogic, которая интегрирована в SCADA-систему ОВЕН Телемеханика ЛАЙТ, что позволяет объединять в один проект большое количество контроллеров.
- Наличие готовой библиотеки устройств ОВЕН значительно ускоряет и упрощает конфигурирование проектов.
- Поддержка алгоритмов циклической и спорадической передачи данных, а также настройка апертуры измерений.
- Возможность реализации локальных алгоритмов управления непосредственно в контроллере на языке функциональных блоков (FBD).
- Три уровня доступа: чтение данных, конфигурирование и администрирование.
- Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS, в том числе в сетях с динамическим IP-адресом (установка соединения снизу от контроллера на сервер).
- Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
- Расчет параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
- Любое число направлений отдачи (пунктов управления) с настраиваемыми объемами данных телеметрии и правами доступа.
- Произвольная настройка набора и адресов передаваемых параметров.
- Выгодная цена.

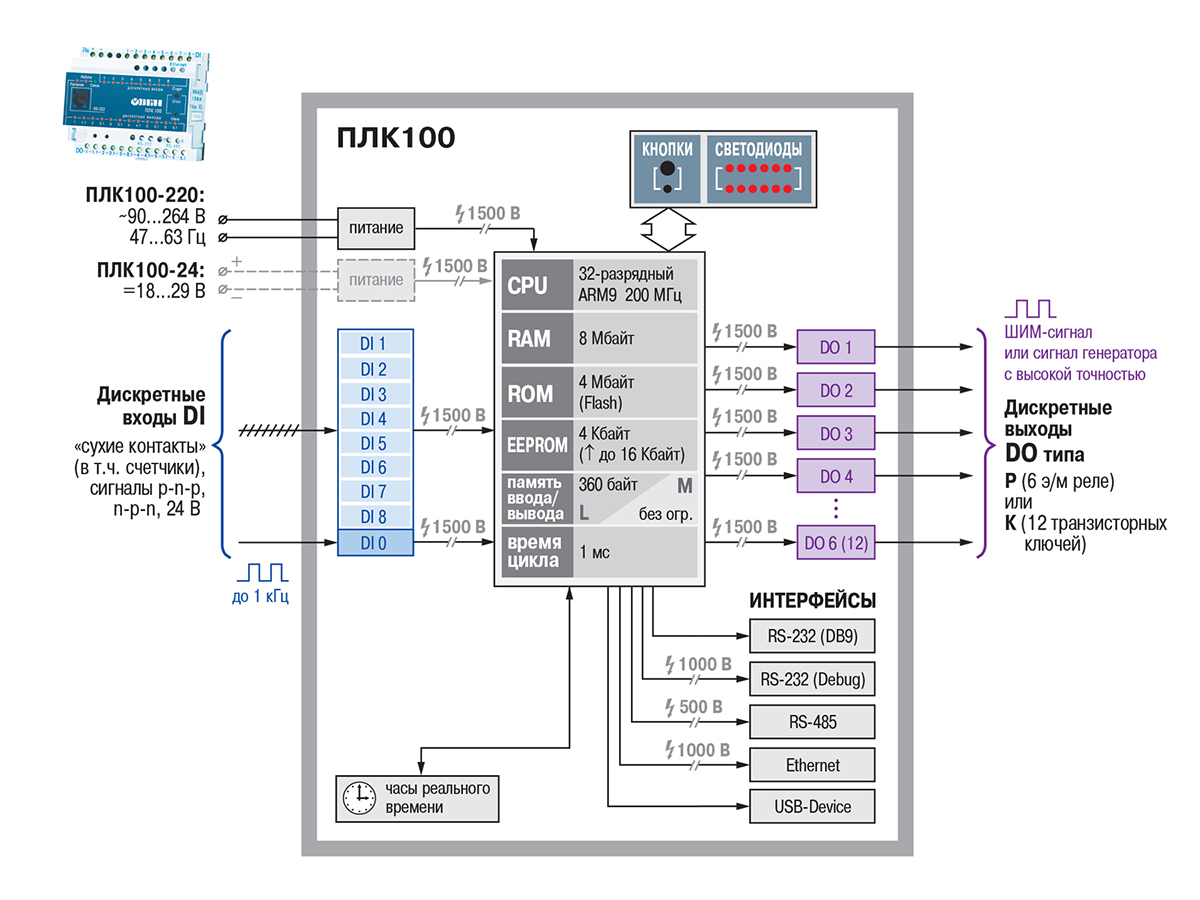

Технические характеристики программируемого логического контроллера Овен ПЛК100-220.Р-ТЛ:
| Питание | |
|---|---|
| Напряжение питания (переменное, 47…63 Гц) | 90…264 В (номинальное 230 В) |
| Потребляемая мощность, не более | 10 Вт |
| Вычислительные ресурсы | |
| Центральный процессор | 32-разрядный RISC ARM9, 200 МГц |
| Оперативная память (тип) | 8 Мбайт (SDRAM) |
| Энергонезависимая память (тип) | 4 Мбайт (Flash), из них 3 Мбайта доступно пользователю |
| Retain-память | 4 Кбайт (настраивается до 16 Кбайт) |
| Время выполнения цикла ПЛК | типовое от 1 мс, минимальное 250 мкс (нефиксированное) |
| Дискретные входы (8 каналов) | |
| Подключаемые устройства | Сухой контакт или ключ, коммутирующий общую клемму |
| Суммарное сопротивление контакта и линии | не более 100 Ом |
| Гальваническая развязка | есть, групповая, 1,5 кВ |
| Максимальная частота сигнала | 1 кГц (программная обработка), 10 кГц (аппаратный счетчик), 1 кГц (энкодер) |
| Дискретные выходы (6 релейных каналов) | |
| Тип контакта | Электромагнитное реле (сухие контакты) |
| Максимальный ток коммутации | 4 А при напряжении не более 220 В 50 Гц и cos φ > 0,4 |
| Гальваническая развязка | есть, индивидуальная, 1,5 кВ |
| Интерфейсы связи | |
| Ethernet | 100 Base-T |
| RS-232 | 2 канала |
| RS-485 | 1 канал |
| USB Device | 2.0 |
| Поддерживаемые протоколы (Ethernet) | Modbus-TCP, Gateway |
| Поддерживаемые протоколы (RS-485) | Modbus-RTU, Modbus-ASCII, DCON, ОВЕН |
| Поддерживаемые протоколы (RS-232) | Modbus-RTU, Modbus-ASCII, DCON, ОВЕН |
| Поддерживаемые протоколы (RS-232 Debug) | Gateway, Modbus-ASCII, DCON, ОВЕН |
| Программирование и конфигурирование | |
| Среда программирования | EnLogic (в составе SCADA-системы Телемеханика Лайт) |
| Интерфейс для связи со средой | Ethernet, RS-232 Debug |
| Общие сведения | |
| Лицензия (исполнительная среда) | L (искусственное ограничение области ввода-вывода 360 байт) |
| Заводской IP-адрес | 192.168.0.77 |
| Заводская маска подсети | 255.255.255.0 |
| Заводской адрес шлюза | 192.168.0.1 |
| Индикация | Светодиодная (питание, связь, состояние входов и выходов) |
| Кнопки | «Старт/Стоп», «Сброс» (скрытая) |
| Встроенный звуковой излучатель | есть (управляемый из программы) |
| Часы реального времени | встроенные, с аккумуляторным питанием |
| Степень защиты корпуса | IP20 |
| Температура эксплуатации | –20…+55 °С |
| Относительная влажность | 80 % при +25 °С |

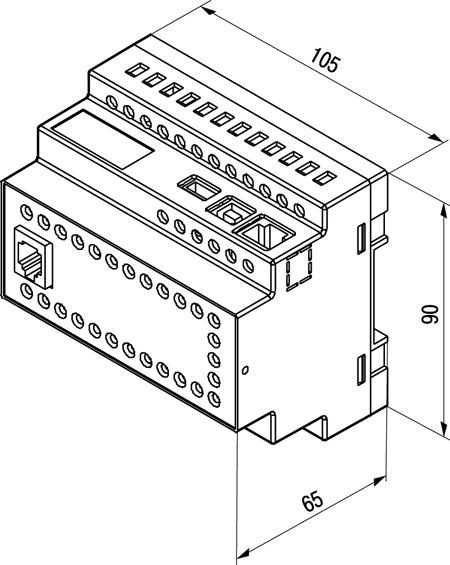

| Габаритные размеры | 105×?×? (габаритный чертеж в приложении А) |
| Крепление | DIN-рейка (35 мм) |
* Контроллер не предназначен для ведения архивов.
Комплект поставки:
- Контроллер ПЛК100-220.Р-ТЛ — 1 шт.
- Кабель программирования КС1 — 1 шт.
- Руководство по эксплуатации — 1 экз.
- Паспорт и гарантийный талон — 1 экз.
- Компакт-диск с программным обеспечением — 1 шт.
Гарантийные обязательства:
Предприятие-изготовитель гарантирует соответствие контроллера требованиям ТУ при соблюдении правил транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок составляет 24 месяца с даты продажи. При выходе из строя в течение этого срока производитель обязуется провести бесплатный ремонт или замену устройства.
Технические характеристики
Производитель
ОВЕН
Серия
ПЛК100
Питание
Количество портов питания 1 Потребляемая мощность (max) 10 Вт Защита от переполюсовки НетВычислительные ресурсы
Центральный процессор 32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9 Объем флеш-памяти (тип памяти) 4 Мб Объем оперативной памяти 8 мб Объем Retain-памяти (тип памяти)- 16 Кб
- 4 Кб
Интерфейсы связи
Интерфейсы связи- Ethernet
- RS-232
- RS-485
- USB Device
- Modbus TCP
- МЭК 60870-5-104
- DCON
- DNP3
- Modbus RTU
- МЭК 60870-5-101/103
- 115200 бит/с
- 19200 бит/с
- 38400 бит/с
- 4800 бит/с
- 57600 бит/с
- 9600 бит/с
Общее
Назначение- Для малых систем
- Для средних систем
- Для вентиляции
- Для генераторов
- Для канализации
- Для котельных
- Для линий производства
- Для насосных станций
- Для освещения
- Для отопления
- Для светофоров
- Для солнечных панелей
- Для умного дома
- Источник звукового сигнала
- Кнопка СБРОС
- Кнопка СТАРТ/СТОП
Дискретные входы (DI)
Количество входов (дискретные входы (DI)) 8 Режимы работы (дискретные входы (DI))- Программная обработка
- Счётчик импульсов
- Энкодер
- 1 кГц
- 10 кГц
Быстрые дискретные входы (FDI)
Количество входов (быстрые дискретные входы (FDI)) 8 Режимы работы (быстрые дискретные входы (FDI))- Обработка сигналов энкодера
- Счётчик высокочастотных импульсов
Аналоговые входы (AI)
Тип выхода Дискретный (DO) Количество входов (дискретные выходы (DO) типа электромагнитное реле) 6Дискретные выходы (DO) типа электромагнитное реле
Тип контакта (дискретные выходы (DO) типа электромагнитное реле) Сухие контакты реле Режимы работы (дискретные выходы (DO) типа электромагнитное реле) Переключение логического состояния Ток коммутации (max) (дискретные выходы (DO) типа электромагнитное реле) 4 А Напряжение на контакты реле (max) (дискретные выходы (DO) типа электромагнитное реле) 220 ВБыстрые дискретные выходы (DO) типа транзисторный ключ
Страна производства Россия Количество энкодеров до 2 Количество портов RS-232-Debug 1 Количество точек ввода-вывода 14 Тип встроенного выходного элемента Реле электромагнитное Система исполнения ПЛК SCADA Телемеханика Лайт Количество релейных выходных каналов 6 Количество аналоговых входов 0 Количество аналоговых выходов 0Схемы и чертежи
Подключение
|

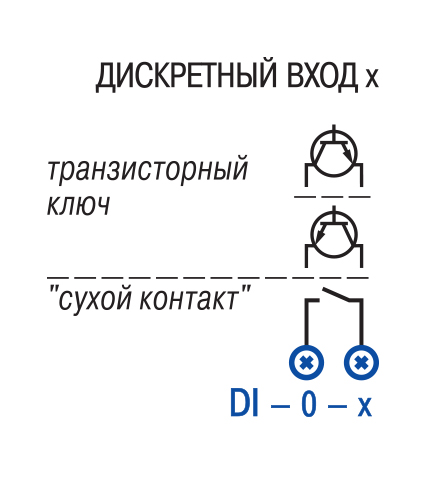

Схема подключения дискретных входов ПЛК100-ТЛ
|

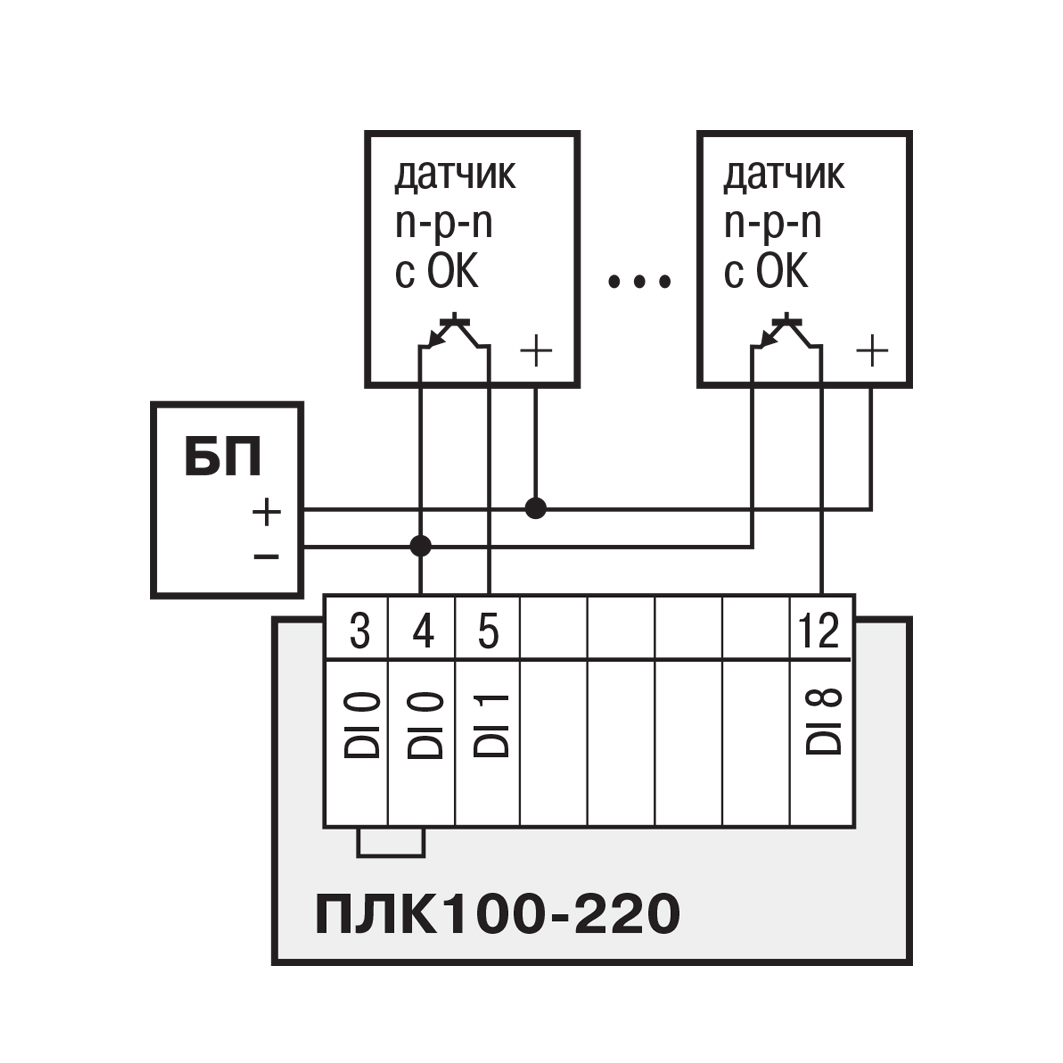

Схемы подключения к ПЛК100-ТЛ дискретных датчиков с полупроводниковым выходным каскадом
|
