Модуль ввода термосопротивлений EKF EREMF-T-8TR
Артикул:
Код производителя
Хит продаж
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Модули ввода/вывода PRO-Logic предназначены для создания автоматических систем управления и мониторинга. Приборы применяются в качестве удаленных модулей расширения для ПЛК PRO-Logic, устройств ввода/вывода сигналов для панелей оператора PRO-Screen, устройств ввода/вывода сигналов при подключении к SCADA-системам и другому ПО верхнего уровня, устройств ввода/вывода сигналов для совместной работы с любым оборудованием, поддерживающим интерфейсы Ethernet или RS-485 и протоколы Modbus TCP/RTU/ASCII.

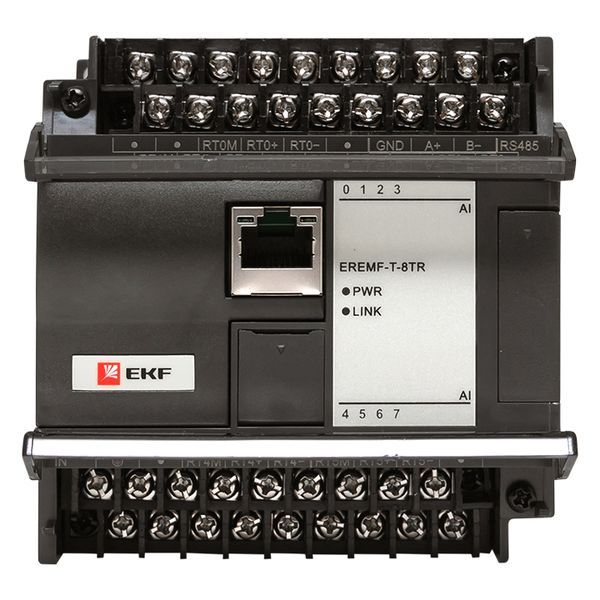

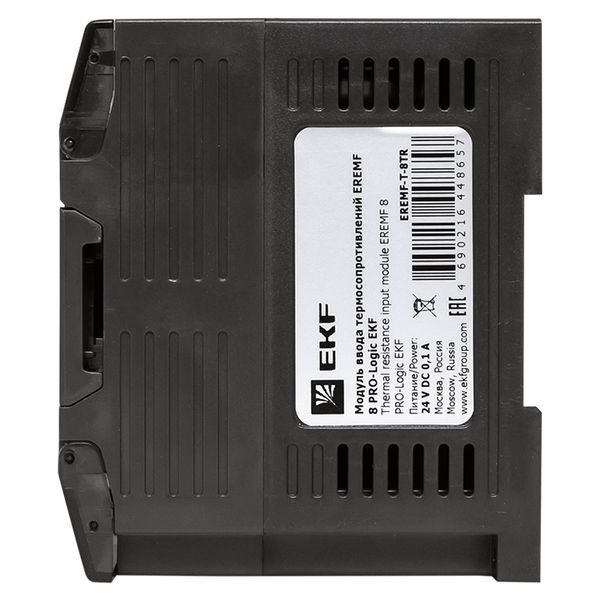

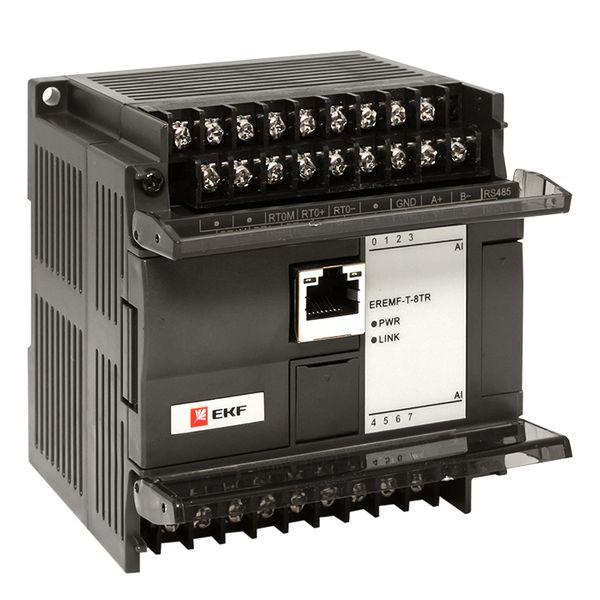

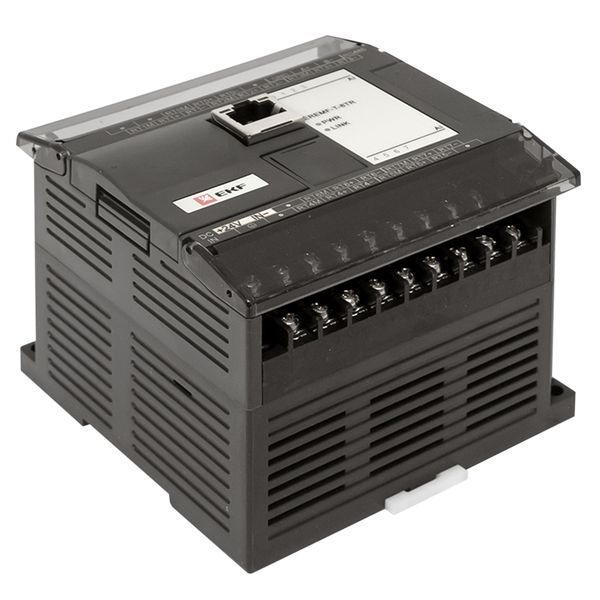

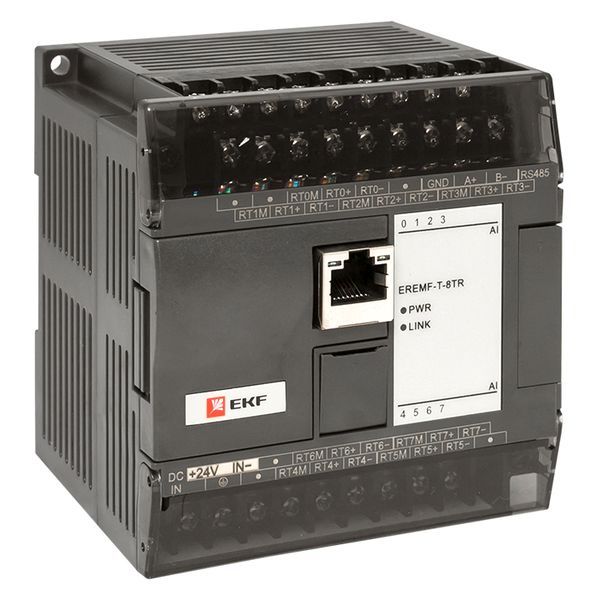

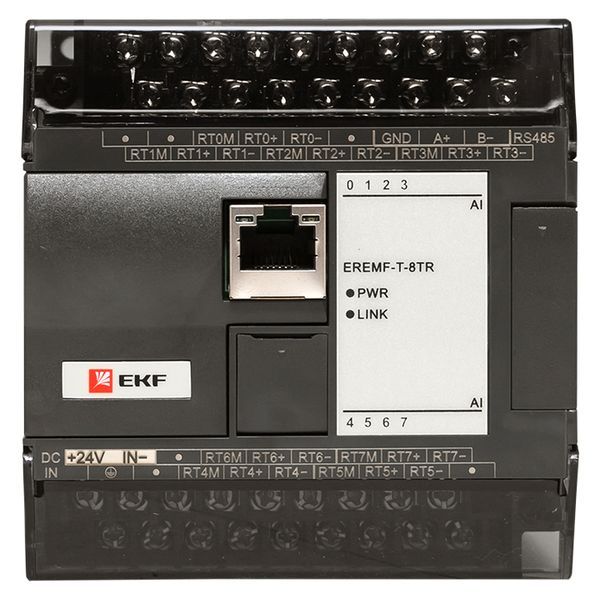

EKF EREMF-T-8TR — модуль ввода термосопротивлений (8 входов, интерфейсы: Ethernet;RS-485, питание 24 В), предназначенный для работы в составе систем промышленной автоматизации.
Назначение:
Модуль применяется в системах промышленной автоматизации для контроля температуры в системах вентиляции, отопления и технологических процессах.
Преимущества модуля EREMF-T-8TR:
- 8 входов с индивидуальной конфигурацией;
- одновременная работа по Ethernet и RS-485 упрощает интеграцию;
- подключение проводников пружинным зажимом ускоряет монтаж;
- степень защиты IP20;

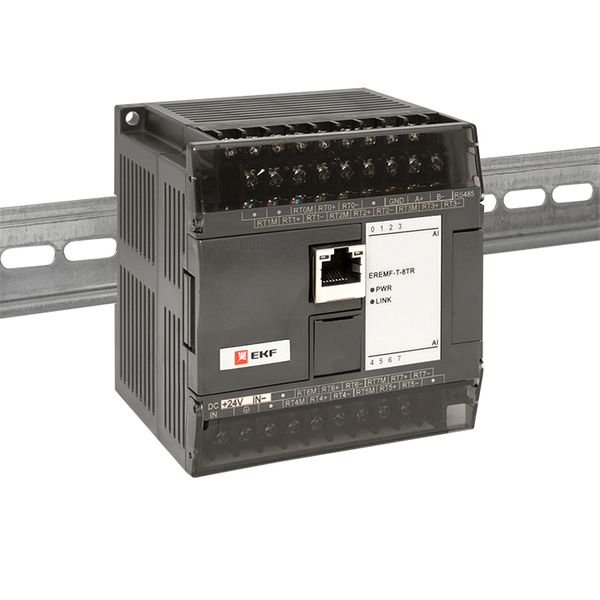

- Монтаж: DIN-рейка;
- скорость обмена по RS-485: 1200-115200 бит/с;
Технические характеристики модуля EREMF-T-8TR:
- Количество входов: 8 шт.
- Типы поддерживаемых сигналов: Термосопротивления.
- Типы входов: Аналоговый вход (AI).
- Тип напряжения: Постоянное.
- Гальваническая развязка выходов (аналоговых входов (AI)): Есть.
- Напряжение: 24 В.
- Мощность: 2,4 Вт.
- Степень защиты: IP20.
- Монтаж: DIN-рейка.
- Рабочая температура: От 0 до +55 C.
- Рабочая влажность: 5-95%.
- Климатическое исполнение: УХЛ4.
- Высота: 95 мм.
- Ширина: 93 мм.
- Глубина: 84 мм.
- Вес: 0,45 кг.
- Страна производства: Россия.
- Электрическая прочность изоляции: 2500 В.
- Скорость обмена по RS-485: 1200-115200 бит/с.
- Предел основной приведенной погрешности термосопротивления (аналоговых входов (AI)): ± 0,1 %.
- Предел основной приведенной погрешности сопротивления (аналоговых входов (AI)): ± 0,1 %.
- Время опроса одного входа термосопротивления, max (аналоговых входов (AI)): 110 мс.
- Время опроса одного входа сопротивления, max (аналоговых входов (AI)): 110 мс.
- Гальваническая развязка входов (быстрых аналоговых входов (AI)): Есть.
- Предел основной приведенной погрешности для термометров сопротивления и унифицированных сигналов (быстрых аналоговых входов (AI)): ± 0,1 %.
- Время опроса одного входа (быстрых аналоговых входов (AI)): 110 мс.
- Входное сопротивление канала измерения - 0…1 В, 0…10 В (быстрых аналоговых входов (AI)): 6 МОм.
- Частота опроса для измеренных значений: 9,09 Гц.
- Время обновления измеренных значений: 110 мс.
- Предел основной приведенной погрешности(0-10 В (фильтры 1-5)): ±0,1-0,12 %.
- Количество каналов измерения: 8.
- Время опроса входа: 0,11 сек.
- Поддерживаемые протоколы: Modbus TCP, Modbus ASCII, Modbus RTU.
- Поддержка протокола TCP/IP: есть.
- Поддержка протокола NTP: нет.
- Поддержка протокола MQTT: нет.
- Поддержка протокола SNMP: нет.
Комплект поставки:

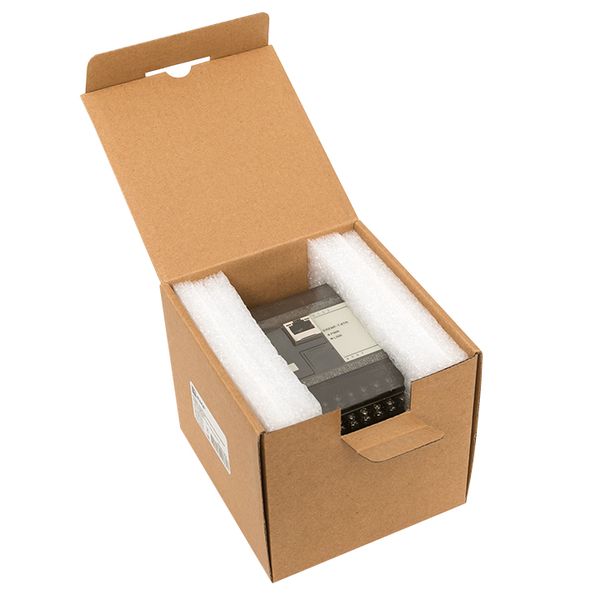

В комплект поставки входят Модуль ввода термосопротивлений EKF EREMF-T-8TR, паспорт с гарантийным талоном и краткое руководство по эксплуатации.
Технические характеристики
Производитель
EKF
Количество входов
8 шт.
Количество выходов
0 шт.
Тип напряжения
Постоянное
Характеристики аналоговых входов (AI)
Гальваническая развязка выходов (аналоговых входов (AI)) Есть Предел основной приведенной погрешности термосопротивления (аналоговых входов (AI)) ± 0,1 % Предел основной приведенной погрешности сопротивления (аналоговых входов (AI)) ± 0,1 % Время опроса одного входа термосопротивления, max (аналоговых входов (AI)) 110 мс Время опроса одного входа сопротивления, max (аналоговых входов (AI)) 110 мсХарактеристики быстрых аналоговых входов (AI)
Гальваническая развязка входов (быстрых аналоговых входов (AI)) Есть Предел основной приведенной погрешности для термометров сопротивления и унифицированных сигналов (быстрых аналоговых входов (AI)) ± 0,1 % Время опроса одного входа (быстрых аналоговых входов (AI)) 110 мс Входное сопротивление канала измерения - 0…1 В, 0…10 В (быстрых аналоговых входов (AI)) 6 МОмПитание
Напряжение 24 В Мощность 2,4 ВтИнтерфейсы
Интерфейсы связи- Ethernet
- RS-485
- Modbus ASCII
- Modbus RTU
- Modbus TCP
Измерение параметров электросети
Частота опроса для измеренных значений 9,09 Гц Время обновления измеренных значений 110 мсОбщие параметры
Степень защиты IP20 Монтаж DIN-рейка Средний срок службы 10 лет Рабочая температура От 0 до +55 C Рабочая влажность 5-95% Климатическое исполнение УХЛ4 Высота 95 мм Ширина 93 мм Глубина 84 мм Вес 0,45 кг Страна производства Россия Электрическая прочность изоляции 2500 В Скорость обмена (интерфейс RS-485) 1200-115200 бит/сХарактеристики аналоговых входов (FAI)
Предел основной приведенной погрешности(0-10 В (фильтры 1-5)) ±0,1-0,12 % Количество каналов измерения 8 Время опроса входа 0,11 сек.Отзывы
