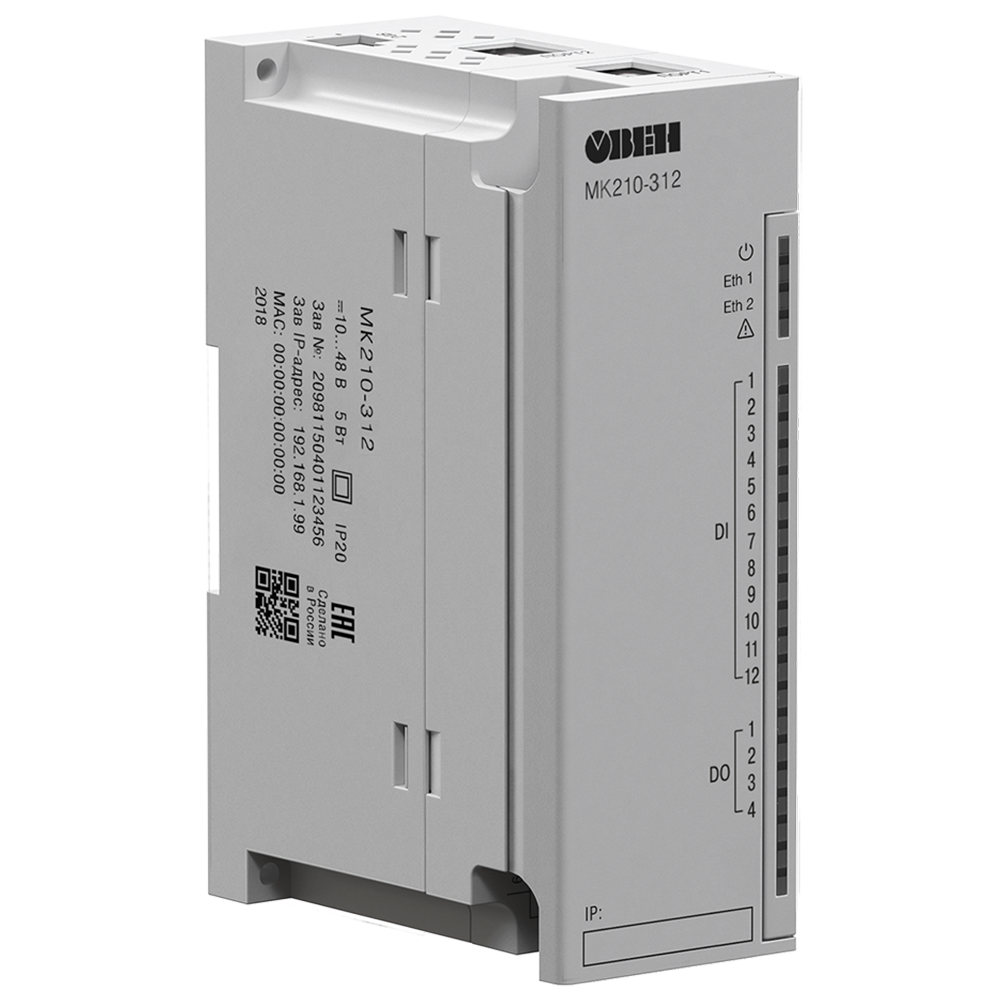

Модуль дискретного ввода/вывода Овен МК210-312

Модуль дискретного ввода/вывода серии МК210 от компании Овен предназначен для сбора данных от дискретных датчиков и управления исполнительными устройствами в системах промышленной автоматизации. Модель МК210-312 оснащена 12 дискретными входами для подключения датчиков с выходом типа сухой контакт, n-p-n или p-n-p транзисторным ключом, а также 4 дискретными выходами на базе электромагнитных реле с функцией контроля обрыва нагрузки. Прибор поддерживает питание постоянного тока 24 В, современные протоколы обмена по сети Ethernet (Modbus TCP, MQTT, SNMP, NTP) и расширенные режимы работы входов (подсчет высокочастотных импульсов до 100 кГц, измерение частоты, обработка сигналов энкодера).

Назначение модуля дискретного ввода/вывода МК210-312:

Модуль применяется для опроса внешних дискретных датчиков, высокоскоростного счета импульсов, измерения частоты и обработки сигналов энкодеров, а также управления нагрузкой с дискретным управлением, где требуется диагностика целостности цепей нагрузки (обрыв провода, спекание контактов реле). Прибор может работать в составе систем диспетчеризации, автоматизации зданий, промышленных комплексов и станкостроения с повышенными требованиями к надежности и контролю исполнительных устройств. Устройство внесено в реестр Минпромторга (реестровая запись №10777146), имеет сертификат пожарной безопасности, сертификат промышленной безопасности и свидетельство о типовом одобрении Российского морского регистра судоходства.

Расшифровка условного обозначения МК210-312:

• МК — модуль комбинированный (дискретный ввод/вывод).
• 210 — серия модулей ввода/вывода с интерфейсом Ethernet.
• 3 — количество дискретных входов: 12 (первая цифра после дефиса).
• 12 — версия исполнения (наличие контроля обрыва нагрузки на выходах).

Технические характеристики МК210-312:

• Количество дискретных входов (DI): 12, тип сигнала — сухой контакт, n-p-n, p-n-p.
• Максимальная частота входного сигнала (входы DI1–DI8): 100 кГц.
• Максимальная частота входного сигнала (входы DI9–DI12): 400 Гц.
• Дополнительные режимы входов DI1–DI8: подсчет импульсов (до 100 кГц), измерение частоты, обработка сигналов энкодера (до 3 AB-энкодеров).
• Количество дискретных выходов (DO): 4, тип — электромагнитное реле (нормально разомкнутый контакт).
• Контроль обрыва нагрузки и спекания контактов: есть (для всех выходов).
• Максимальный ток коммутации реле: 5 А (при ~250 В, 50 Гц); 3 А (при =30 В).
• Напряжение питания: от 10 до 48 В постоянного тока (номинальное 24 В).
• Интерфейсы: сдвоенный Ethernet 10/100 Мбит/с (2 порта), USB 2.0 (MicroUSB).
• Поддерживаемые протоколы: Modbus TCP, MQTT, SNMP, NTP.
• Габаритные размеры: (42 × 124 × 83) ±1 мм, степень защиты IP20, масса не более 0,4 кг.
• Диапазон рабочих температур: от -40 до +55 °С.
• Средняя наработка на отказ: 60 000 ч, средний срок службы — 10 лет, гарантия — 24 месяца.

Особенности и преимущества:

• Контроль обрыва нагрузки и спекания контактов: каждый выход оснащен схемой диагностики, позволяющей обнаружить обрыв провода к нагрузке или залипание контактов реле. При выявлении неисправности загорается красный светодиод состояния выхода.
• Два порта Ethernet со встроенным коммутатором: поддержка топологии звезда, цепочка (Daisy Chain) и технология Ethernet-bypass (при отключении питания модуль сохраняет прохождение сигнала).
• Высокоскоростные входы: 8 входов с частотой до 100 кГц для счета импульсов, измерения частоты и подключения энкодеров.
• Поддержка до 3 AB-энкодеров: входы DI3–DI4, DI5–DI6, DI7–DI8 могут работать с инкрементальными энкодерами (без Z-канала).
• Универсальные входы DI1–DI12: поддержка датчиков сухой контакт, n-p-n и p-n-p типов с широким диапазоном логических уровней.
• Встроенный архив: запись значений параметров во flash-память с метками времени (RTC) и шифрованием, чтение через Modbus TCP или конфигуратор.
• Поддержка современных протоколов: Modbus TCP, MQTT (для IIoT), SNMP (для систем мониторинга сетевого оборудования), NTP (синхронизация времени).
• Облачный сервис OwenCloud: прямая интеграция для удаленного мониторинга и управления без дополнительных шлюзов.
• Удобное конфигурирование: настройка через ПО OWEN Configurator по USB (MicroUSB) или Ethernet. Возможность группового назначения IP-адресов через сервисную кнопку.
• Внесение в реестр Минпромторга: преимущество при участии в государственных и корпоративных закупках по 44-ФЗ и 223-ФЗ.

Условия эксплуатации, монтаж и подключение МК210-312:

Модуль предназначен для работы в закрытых взрывобезопасных помещениях без агрессивных паров и газов при температуре от -40 до +55 °С. Корпус рассчитан на установку на DIN-рейку 35 мм или крепление винтами к вертикальной поверхности. Требуется обеспечить свободное пространство не менее 50 мм над и под прибором для вентиляции и прокладки проводов.

Важно: допустимое сечение подключаемых проводов — не более 0,75 мм², для многожильных проводов рекомендуется использовать наконечники. Питание модуля следует подавать от стабилизированного источника постоянного тока 24 В. Для корректной работы контроля обрыва нагрузки напряжение питания нагрузки должно быть не менее 18 В постоянного тока при сопротивлении нагрузки не более 10 кОм или не менее 90 В переменного тока при сопротивлении не более 20 кОм. Для подключения к сети Ethernet используйте кабель UTP 5e длиной не более 100 м. При подключении по USB питание модуля осуществляется от порта ПК, выходы при этом не функционируют.

Комплект поставки:

• Модуль МК210-312 — 1 шт.
• Паспорт и гарантийный талон — 1 экз.
• Руководство по эксплуатации — 1 экз.
• Коммутационный кабель UTP 5e 150 мм — 1 шт.
• Клемма питания 2EGTK-5-02P-14 — 1 шт.
• Заглушка разъема Ethernet — 1 шт.
• Примечание: кабель MicroUSB для конфигурирования приобретается отдельно.

Гарантийные обязательства:

Изготовитель (ООО ПО Овен) гарантирует соответствие модуля требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода прибора из строя в течение гарантийного срока предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
