Программируемое реле ПР200-220.3.1.0

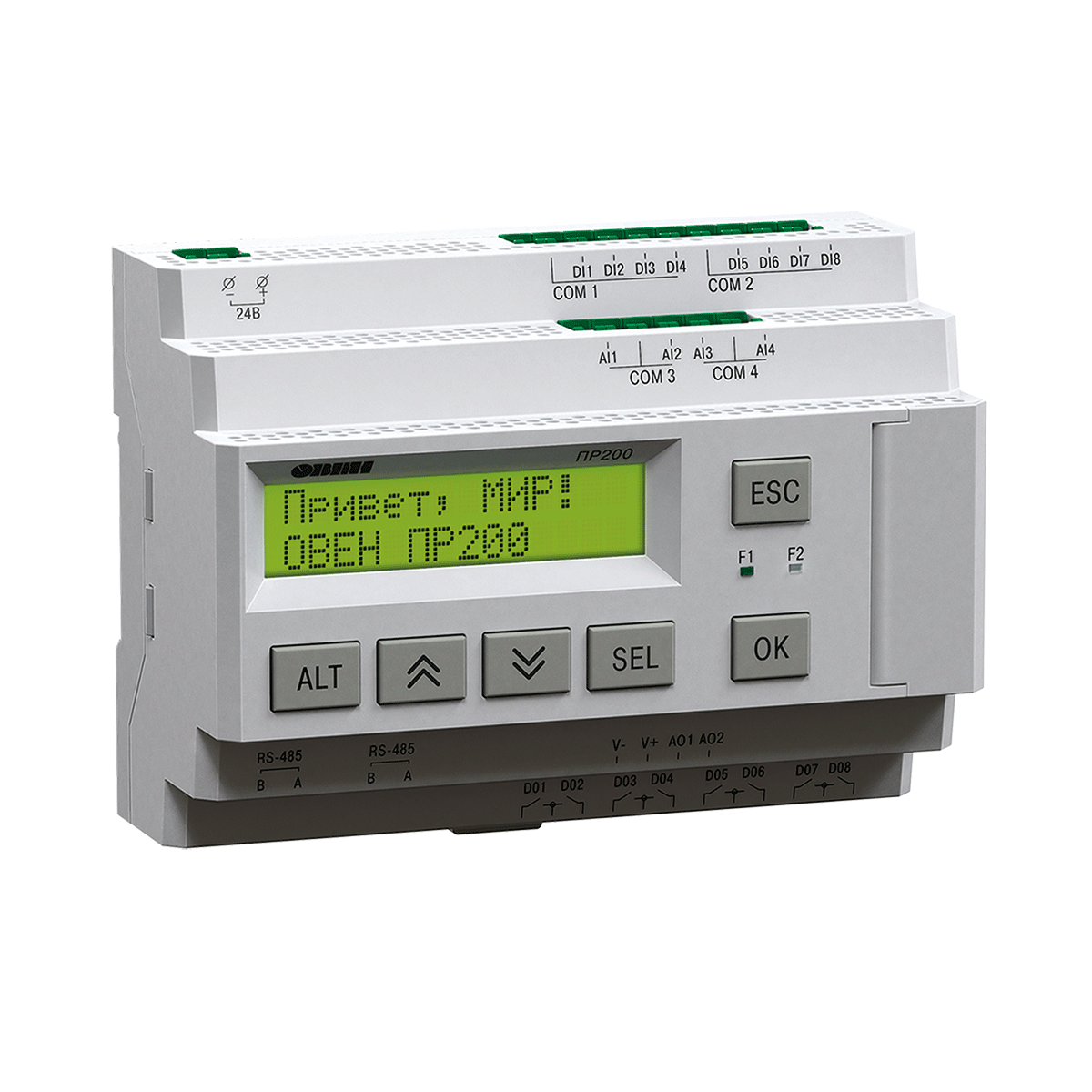

Программируемое реле ПР200-220.3.1.0 представляет собой компактное логическое устройство со встроенным символьным дисплеем, предназначенное для решения локальных задач автоматизации в системах водоподготовки, водоочистки, вентиляции, отопления и других. Прибор выполнен в модульном корпусе шириной 7 DIN-модулей и оснащен 8 дискретными входами (~230 В, дискретный фазовый), 4 аналоговыми входами (0…10 В, 4…20 мА, 0…4 кОм), 8 релейными выходами и одним интерфейсом RS-485. Данная модификация имеет встроенный источник питания 100 мА для питания датчиков с аналоговым выходом. Алгоритм работы создается пользователем в бесплатной среде Owen Logic на языке FBD и загружается через miniUSB-порт (кабель входит в комплект).

Назначение:

Устройство применяется для автоматизации технологических процессов, требующих измерения аналоговых параметров, дискретного управления и обмена данными с внешними устройствами. Особенностью данной модификации является возможность подключения дискретных датчиков с питанием ~230 В без использования дополнительных преобразователей. Наличие интерфейса RS-485 позволяет интегрировать реле в SCADA-системы. Текстовый дисплей обеспечивает визуализацию параметров и корректировку уставок.

Преимущества программируемого реле ПР200-220.3.1.0:

• бесплатная среда программирования Owen Logic с языком FBD;
• текстовый монохромный ЖК-дисплей 2×16 символов с поддержкой кириллицы;
• 8 дискретных фазовых входов с номинальным напряжением ~230 В;
• 4 аналоговых входа с разрешением 12 бит (сигналы 0…10 В, 4…20 мА, 0…4 кОм);
• 8 релейных выходов с коммутацией до 5 А (250 В перем. тока) или 3 А (30 В пост. тока);
• один интерфейс RS-485 для связи по Modbus RTU/ASCII (Master/Slave);
• встроенный источник питания 100 мА для питания датчиков с аналоговым выходом;
• модульный корпус шириной 7 DIN-модулей для установки на DIN-рейку;
• съемные клеммники для удобства монтажа и обслуживания;
• возможность подключения до 2 модулей расширения ПРМ;
• наличие часов реального времени.

Технические характеристики программируемого реле Овен ПР200-220.3.1.0:

• Питание: переменный ток 90…264 В (ном. 230 В, 50 Гц); постоянный ток 127…373 В (ном. 230 В).
• Встроенный источник питания (ВИП) для датчиков: 100 мА.
• Количество дискретных входов: 8.
• Тип дискретных входов: дискретный фазовый (ДФ), подключаются коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).
• Номинальное напряжение дискретных входов: ~230 В.
• Гальваническая развязка дискретных входов: групповая по 4 входа (1-4, 5-8).
• Количество аналоговых входов: 4.
• Тип измеряемых сигналов аналоговых входов: 0…10 В, 4…20 мА, 0…4 кОм.
• Разрешающая способность АЦП аналоговых входов: 12 бит.
• Период обновления всех аналоговых каналов: не более 10 мс.
• Гальваническая развязка аналоговых входов: отсутствует.
• Количество дискретных выходов: 8.
• Тип дискретных выходов: релейные (Р), нормально разомкнутые контакты (электромагнитное реле).
• Допустимый ток нагрузки релейных выходов: 5 А при ≤250 В перем. тока (cos φ > 0,95); 3 А при ≤30 В пост. тока.
• Гальваническая развязка дискретных выходов: групповая по 2 выхода.
• Количество аналоговых выходов: нет.
• Интерфейс RS-485: есть, 1 порт.
• Протокол связи RS-485: Modbus RTU/ASCII.
• Режим работы RS-485: Master/Slave.
• Среда программирования: Owen Logic.
• Объем Retain-памяти: 1016 байт.
• Объем памяти ПЗУ: 128 кбайт.
• Объем памяти ОЗУ: 32 кбайт.
• Объем памяти сетевых переменных (Master/Slave): 128 байт.
• Интерфейс программирования: miniUSB.
• Минимальное время цикла: 1 мс (зависит от сложности программы).
• Часы реального времени: есть.
• Модули расширения ПРМ: да, до 2 шт.
• Тип дисплея: текстовый монохромный ЖКИ с подсветкой, 2×16 символов.
• Поддерживаемые языки дисплея: русский, английский.
• Количество механических кнопок: 6.
• Электрическая прочность изоляции: 2830 В (групповая – 1780 В).
• Степень защиты: IP20.

Комплект поставки:

В комплект поставки входят прибор ПР200 (1 шт.), краткое руководство по эксплуатации (1 экз.), паспорт и гарантийный талон (1 экз.), комплект клеммных соединителей (1 экз.) и кабель miniUSB (1 шт.). Модули расширения ПРМ приобретаются отдельно.
