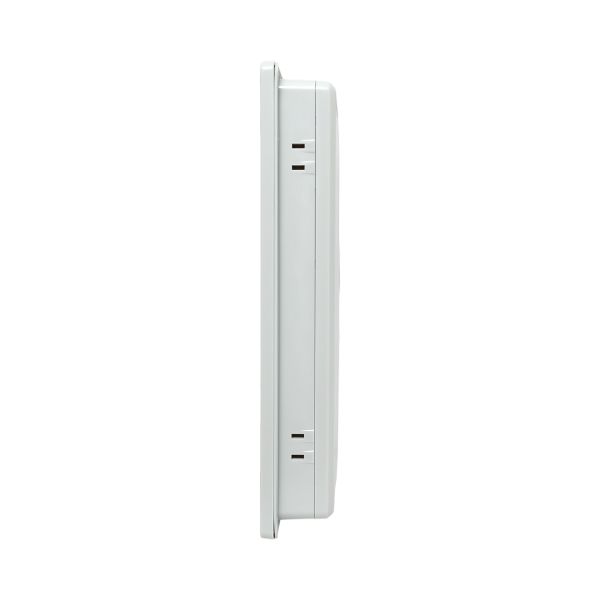

Панель оператора EKF PRO-Screen 10E
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

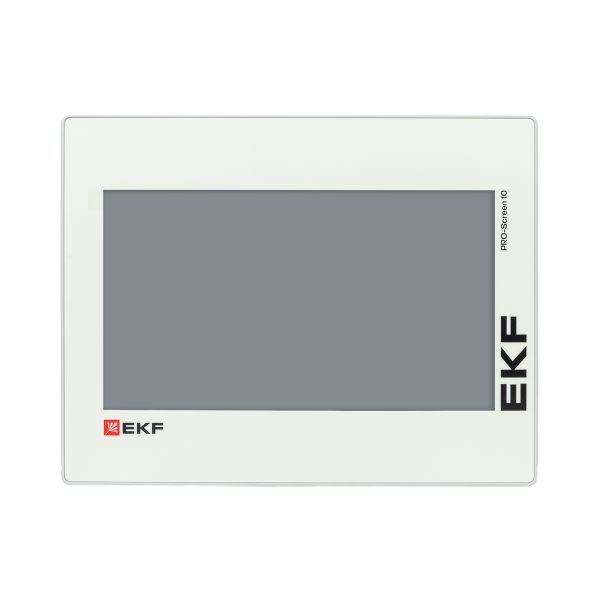

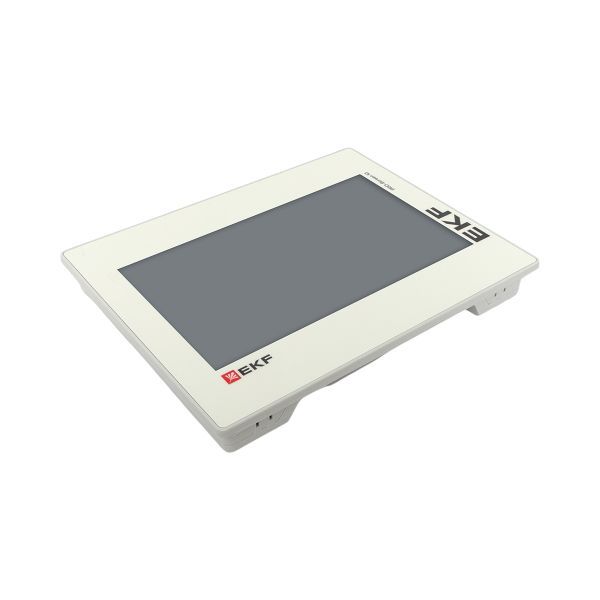

Панель оператора EKF PRO-Screen 10E (RSC-10E) — это устройство человеко-машинного интерфейса (HMI) с цветным сенсорным TFT LCD дисплеем диагональю 10,1 дюйма, предназначенное для создания систем мониторинга и управления технологическими процессами. Модель относится к серии RSC, оснащена портом Ethernet 10/100 Мбит/с и программируется в среде PRO-Screen master. Отличительной особенностью является высокое разрешение экрана (1024×600 пикселей), яркость 400 кд/м² и процессор Cortex A8.
Назначение:
Панель оператора EKF PRO-Screen 10E применяется в любых отраслях промышленности, основанных на работе программируемых логических контроллеров (ПЛК), автоматизированных систем управления (АСУ) и приборов промышленной автоматики. Устройство может работать совместно с оборудованием любых производителей для визуализации и управления технологическими процессами.
Особенности и преимущества:
- Сенсорный TFT LCD дисплей: 10,1-дюймовый экран с разрешением 1024×600 пикселей и яркостью 400 кд/м².
- Разнообразные коммуникационные интерфейсы: порт Ethernet 10/100 Мбит/с, три COM-порта (RS232/RS485/RS422) и два USB-порта (Type-C OTG и Type A 2.0).
- Поддержка протоколов Modbus: Modbus RTU (Master/Slave), Modbus ASCII (Master) и Modbus TCP (Client/Server).
- Процессор Cortex A8: обеспечивает высокую производительность при работе со сложными графическими проектами.
- Широкий диапазон питания: от 9 до 28 В постоянного тока.
- Высокая степень защиты лицевой панели IP65.
Технические характеристики панели оператора EKF PRO-Screen 10E (RSC-10E):
- Процессор: 1 ГГц, Cortex A8.
- Объем ПЗУ: 256 Мб.
- Часы реального времени (RTC): встроенные.
- Тип дисплея: 4-проводный резистивный TFT LCD.
- Диагональ дисплея: 10,1 дюйма.
- Разрешение дисплея: 1024×600 пикселей.
- Яркость дисплея: 400 кд/м².
- Тип подсветки: LED, время наработки на отказ не менее 50 000 ч.

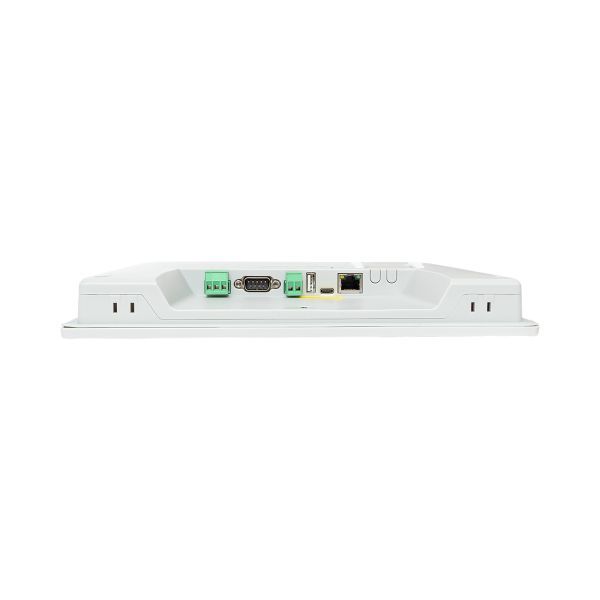

- Интерфейсы: 1×Ethernet (10/100 Мбит/с), COM1/COM3 (RS232/RS485/RS422), COM2 (RS485), 1×USB Type-C OTG, 1×USB Type A 2.0.
- Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master), Modbus TCP (Client/Server).
- Диапазон питающего напряжения: 9…28 В постоянного тока.
- Степень защиты корпуса: лицевая панель — IP65, со стороны разъемов — IP20.
- Рабочая температура: от 0 до +50 °C.
- Материал корпуса: ABS+PC.
- Вес: 0,92 кг.
- Программное обеспечение: PRO-Screen master.
Комплект поставки:

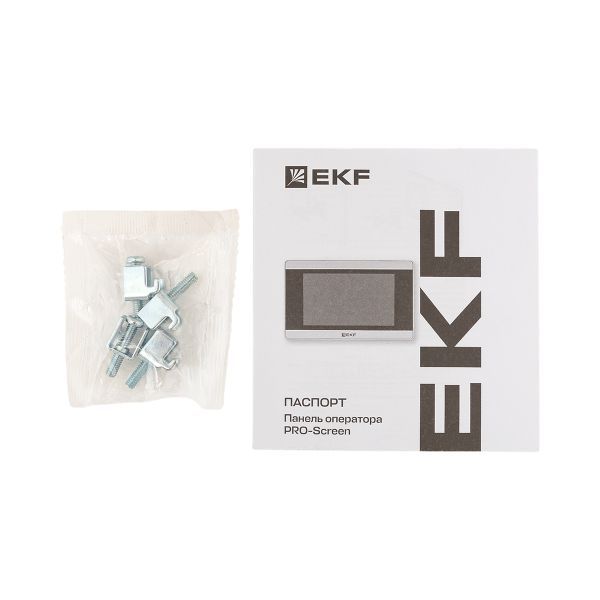

В комплект поставки панели оператора EKF PRO-Screen 10E входят: панель оператора, руководство по эксплуатации, комплект монтажных принадлежностей.
Технические характеристики
Системные характеристики
Центральный процессор 2-core Cortex A7Дисплей
Вид дисплея Сенсорный Цветность дисплея Цветной Диагональ экрана 10,1 дюйма Разрешение экрана 1024х600 пикселейИнтерфейсы
Интерфейсы связи- Industrial Ethernet
- RS-232
- RS-422
- RS-485
- Modbus ASCII
- Modbus RTU
- Modbus TCP
Wi-Fi
Wi-Fi НетНакопители
Количество USB-портов 2Питание
Напряжение питания 24 ВПрограммное обеспечение
Операционная система LinuxОбщее
Управление Сенсорное Назначение- Визуализация процессов
- Управление оборудованием
