Панель оператора сенсорная EKF PRO-Screen 7
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

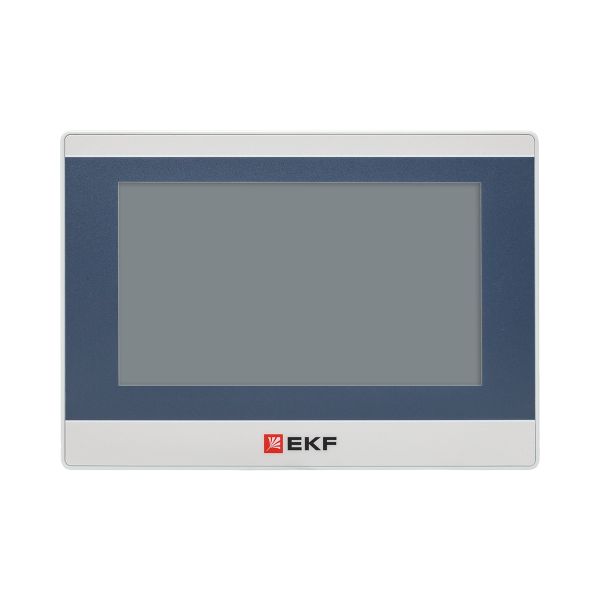

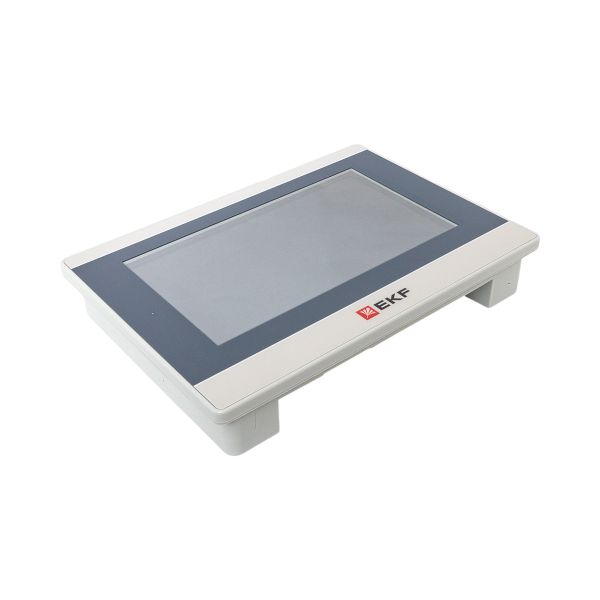

Панель оператора сенсорная EKF PRO-Screen 7 — это устройство человеко-машинного интерфейса (HMI) на базе 7-дюймового цветного TFT-дисплея с резистивным сенсорным экраном. Модель предназначена для создания систем мониторинга и управления технологическими процессами, визуализации данных, ввода параметров и оперативного управления оборудованием. Устройство настраивается и программируется с помощью специализированного бесплатного программного обеспечения PRO-Screen master.
Назначение:
Применяется в любых отраслях промышленности, основанных на работе программируемых логических контроллеров (ПЛК), автоматизированных систем управления и приборов промышленной автоматики. Может работать совместно с устройствами любых производителей, поддерживающими протокол Modbus.
Особенности и преимущества:
- Крупный цветной TFT-дисплей с сенсорным управлением — диагональ 7 дюймов, разрешение 800×480 пикселей.
- Резистивный сенсорный экран — обеспечивает точное позиционирование и устойчивость к загрязнениям.

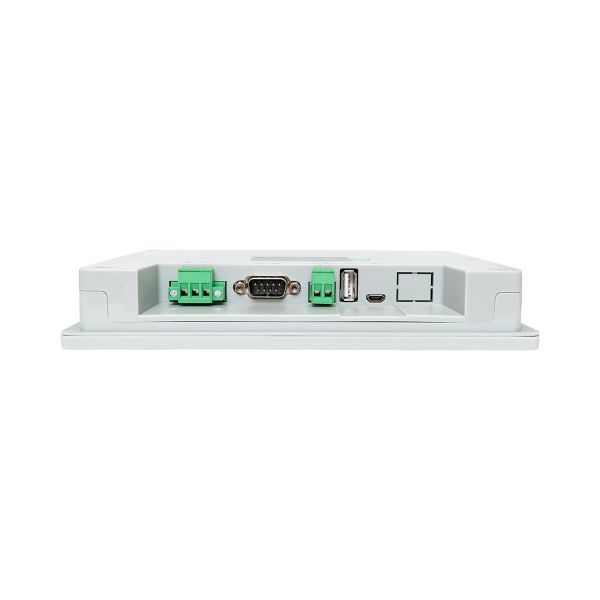

- Разнообразные коммуникационные интерфейсы — порты RS-232, RS-422, RS-485 и USB.
- Поддержка протокола Modbus RTU — совместимость с широким спектром промышленного оборудования.
- Защита лицевой панели IP65 — устойчивость к пыли и водяным струям.
- Бесплатное программное обеспечение PRO-Screen master — проектирование интерфейсов без затрат на лицензии.
- Широкий диапазон питания — работа от источника постоянного тока напряжением 9…28 В.
Технические характеристики панели оператора EKF PRO-Screen 7:
- Тип дисплея: TFT, резистивный сенсорный.
- Диагональ дисплея: 7 дюймов.
- Разрешение дисплея: 800×480 пикселей.
- Количество отображаемых цветов: 16,7 млн.

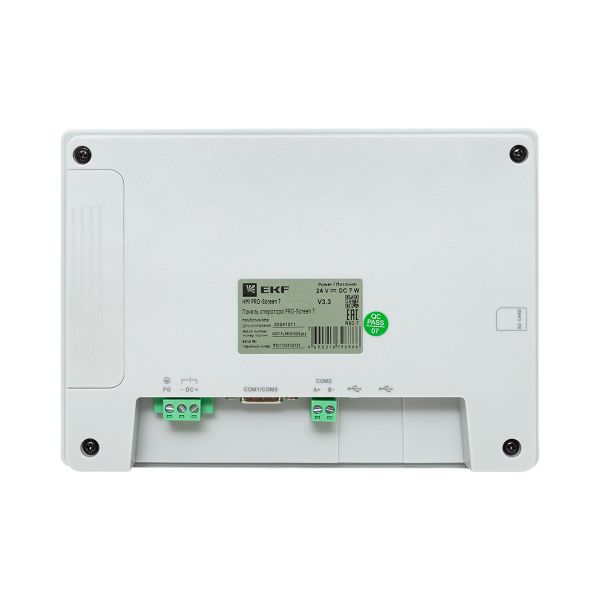

- Интерфейсы связи: 1×RS-232, 1×RS-422, 1×RS-485, 1×USB.
- Поддерживаемые протоколы: Modbus RTU (Master/Slave).
- Напряжение питания: 9…28 В постоянного тока.
- Степень защиты лицевой панели: IP65.
- Программное обеспечение: PRO-Screen master (бесплатное).
- Рабочая температура: 0…+50 °C.
- Относительная влажность: 10…90 % (без конденсации).
- Габаритные размеры (Ш×В×Г): 204×145×36,6 мм.
- Масса: 0,56 кг.
Комплект поставки EKF PRO-Screen 7:
панель оператора, монтажные элементы, кабель USB для связи с ПК, руководство по эксплуатации, паспорт, гарантийный талон.
Технические характеристики
Системные характеристики
Центральный процессор 2-core Cortex A7 Частота процессора 1000 МГц Объем ПЗУ (тип) 4 Гб Объем ОЗУ (тип) 256 Мб Часы реального времени ЕстьДисплей
Вид дисплея Сенсорный Цветность дисплея Цветной Тип дисплея 4-проводный резистивный TFT LCD Подсветка LED (светодиодная подсветка) Диагональ экрана 7 дюймов Разрешение экрана 1024х600 пикселей Яркость 350 кд/м2Интерфейсы
Интерфейсы связи- RS-232
- RS-422
- RS-485
- Modbus ASCII
- Modbus RTU
Wi-Fi
Wi-Fi Нет3G
3G НетНакопители
Количество USB-портов 2 USB-Host- 1хType-C OTG
- 1хUSB Type A 2.0
Питание
Тип питающего напряжения Постоянное Диапазон питающего напряжения 9-28 В Напряжение питания 24 ВПрограммное обеспечение
Операционная система Linux Прикладное ПО PRO-Screen masterОбщее
Управление Сенсорное Назначение- Визуализация процессов
- Мониторинг параметров
- Управление оборудованием
