Панель оператора EKF PRO-Screen 7E

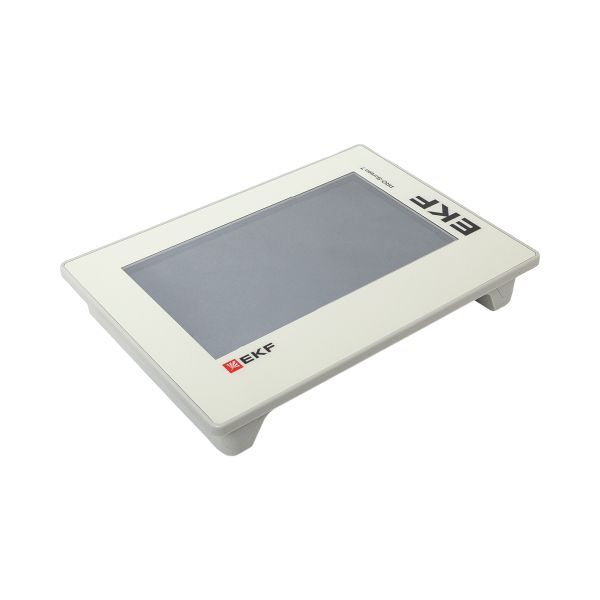

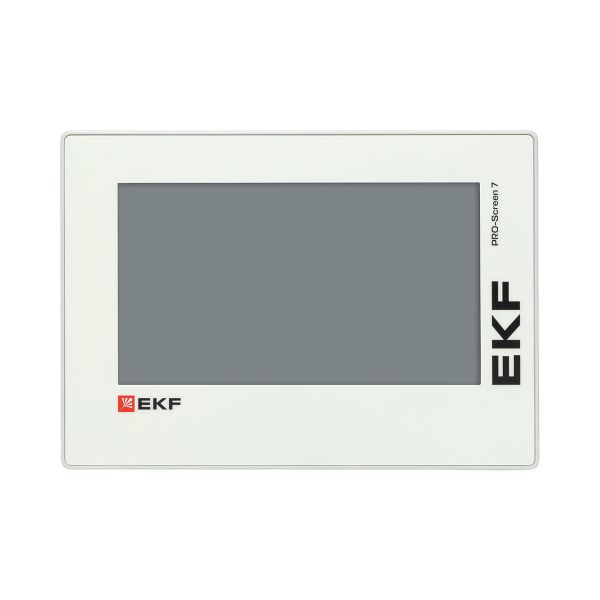

Панель оператора EKF PRO-Screen 7E (RSC-7E) — это устройство человеко-машинного интерфейса (HMI) с цветным сенсорным TFT LCD дисплеем диагональю 7 дюймов, предназначенное для создания систем мониторинга и управления технологическими процессами. Модель относится к серии RSC, оснащена портом Ethernet 10/100 Мбит/с и программируется в среде PRO-Screen master. Отличительной особенностью является увеличенный объем памяти (4 Гб ПЗУ, 256 Мб ОЗУ) и высокая яркость дисплея (350 кд/м²).

Назначение:

Панель оператора EKF PRO-Screen 7E применяется в любых отраслях промышленности, основанных на работе программируемых логических контроллеров (ПЛК), автоматизированных систем управления (АСУ) и приборов промышленной автоматики. Устройство может работать совместно с оборудованием любых производителей для визуализации и управления технологическими процессами.

Особенности и преимущества:

• Сенсорный TFT LCD дисплей: 7-дюймовый экран с разрешением 800×480 пикселей, яркостью 350 кд/м² и светодиодной подсветкой.
• Разнообразные коммуникационные интерфейсы: порт Ethernet 10/100 Мбит/с, три COM-порта (RS232/RS485/RS422) и два USB-порта (Type-C OTG и Type A 2.0).
• Поддержка протоколов Modbus: Modbus RTU (Master/Slave), Modbus ASCII (Master) и Modbus TCP (Client/Server).
• Увеличенный объем памяти: 4 Гб ПЗУ и 256 Мб ОЗУ для хранения сложных проектов и данных.
• Высокая степень защиты лицевой панели IP65: защита от пыли и водяных струй.
• Программное обеспечение PRO-Screen master: единая среда для настройки и программирования.

Технические характеристики панели оператора EKF PRO-Screen 7E (RSC-7E):

• Процессор: 1 ГГц, 2-core Cortex A7.
• Объем ПЗУ: 4 Гб.
• Объем ОЗУ: 256 Мб.
• Часы реального времени (RTC): встроенные.
• Тип дисплея: 4-проводный резистивный TFT LCD.
• Диагональ дисплея: 7 дюймов.
• Разрешение дисплея: 800×480 пикселей.
• Яркость дисплея: 350 кд/м².
• Тип подсветки: LED, время наработки на отказ не менее 50 000 ч.
• Интерфейсы: 1×Ethernet (10/100 Мбит/с), COM1 (RS232/RS485/RS422), COM2 (RS485), COM3 (RS232), 1×USB Type-C OTG, 1×USB Type A 2.0.
• Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master), Modbus TCP (Client/Server).
• Диапазон питающего напряжения: 9…28 В постоянного тока.
• Потребляемая мощность: не более 10 Вт.
• Степень защиты корпуса: лицевая панель — IP65, со стороны разъемов — IP20.
• Рабочая температура: от 0 до +50 °C.
• Материал корпуса: ABS+PC.
• Вес: 0,56 кг.
• Программное обеспечение: PRO-Screen master.

Комплект поставки:

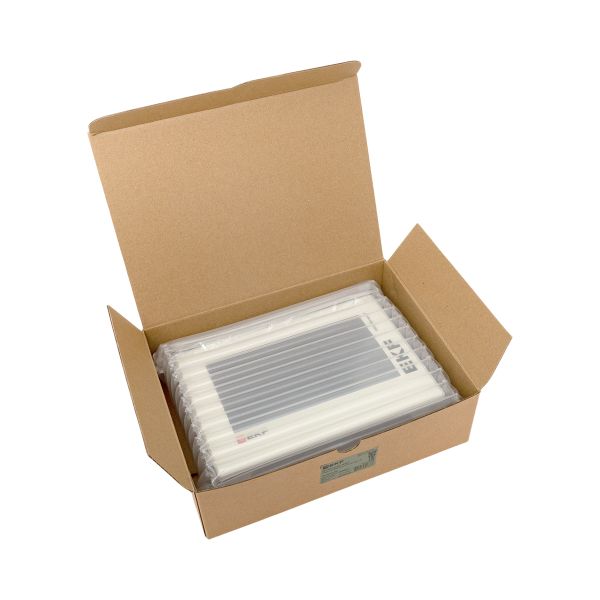

В комплект поставки панели оператора EKF PRO-Screen 7E входят: панель оператора, руководство по эксплуатации, комплект монтажных принадлежностей.
