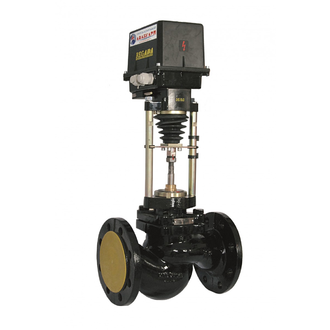

Клапан регулирующий (КР) Авангард 25ч945нж Ду100

Name: Клапан регулирующий (КР) Авангард 25ч945нж Ду100
Brand: Авангард
SKU: 00-00029334
Availability: InStock

Артикул: отзывов нет

Код производителя

Клапан регулирующий (КР) Авангард 25ч945нж Ду100

По запросу

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Клапан запорно-регулирующий (КЗР) 25ч945п и регулирующий (КР) 25ч945нж односедельный фланцевый с лектрическим исполнительным механизмом (ЭИМ) PN1,6МПа.

Назначение

Клапан предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.

Материал основных деталей

Наименование детали	25ч945п	25ч945нж
Наименование детали	Марка материала
Корпус, крышка	СЧ20 ГОСТ1412
Плунжер, седло	Сталь 12Х18Н10Т ГОСТ5632	Сталь 20Х13 ГОСТ5632
Уплотнение в затворе	«мягкое» (Фторопласт-4 ГОСТ10007)	«металл по металлу»
Уплотнение сальника	ТРГ

Гарантии

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.

Срок консервации – 3 года. Срок службы – не менее 10 лет. Наработка на отказ – 10000 часов.

Габаритные и присоединительные размеры

DN	D1	D2	D3	L	n	d
15	46	65	95	130	4	14
20	56	75	105	150
25	65	85	115	160
32	76	100	135	180		18
40	84	110	145	200
50	99	125	160	230
65	118	145	180	290
80	132	160	195	310	8
100	156	180	215	350
125	184	210	245	400
150	211	240	280	480		22
200	266	295	335	600	12	22
250	319	355	405	730		26
300	370	410	460	850		26

DN	Н, мм, при комплектации ЭИМ
DN	ST mini (1,1кН)	ST 0 (2,9кН)	ST 0 (4,5кН)	ST 0.1 (5,8/ 7,2кН)	ST 1 (10кН)	ST 2 (25кН)	МТ (36кН)	ST 1-Ех (5,8/7,5/ 10кН)	МТ-Ех (36кН)
15	350	390	440	-	-	-	-	665	-
20	350	390	440	-	-	-	-	665	-
25	360	395	445	530	-	-	-	670	-
32	-	400	470	550	-	-	-	700	-
40	-	410	470	555	-	-	-	700	-
50	-	-	470	565	-	-	-	705	-
65	-	-	-	570	-	-	-	715	-
80	-	-	-	575	745	-	-	720	-
100	-	-	-	600	775	-	-	745	-
125	-	-	-	-	795	820	-	800	-
150	-	-	-	-	-	820	815	-	835
200	-	-	-	-	-	870	815	-	835
250	-	-	-	-	-	-	900	-	920
300	-	-	-	-	-	-	970	-	990

DN	ΔР, МПа (кгс/см²), при комплектации ЭИМ
DN	ST mini (1,1кН)	ST 0 (2,9кН)	ST 0 (4,5кН)	ST 0.1 (5,8/ 7,2кН)	ST 1 (10кН)	ST 2 (25кН)	МТ (36кН)	ST 1-Ех (5,8/7,5/ 10кН)	МТ-Ех (36кН)
15	1,6 (16)	1,6 (16)	1,6 (16)	1,6 (16)	-	-	-	1,6 (16)	-
20					-	-	-		-
25					-	-	-		-
32	-				-	-	-		-
40	-				-	-	-		-
50	-	-			-	-	-		-
65	-	-	-		1,6 (16)	-	-		-
80	-	-	-		1,6 (16)	-	-		-
100	-	-	-	0,8 (8)	1,2 (12)	-	-	1,2 (12)	-
125	-	-	-	-	0,8 (8)	1,6 (16)	-	0,5 (5)	-
150	-	-	-	-	-	1,2 (12)	1,6 (16)	-	1,6 (16)
200	-	-	-	-	-	0,8 (8)	1,6 (16)	-	1,6 (16)
250	-	-	-	-	-	-	0,8 (8)	-	0,8 (8)
300	-	-	-	-	-	-	0,5 (5)	-	0,5 (5)

Технические характеристики

Диаметр номинальный DN, мм	15	20	25	32	40	50		65	80		100	125	150	200	250	300
Давление номинальное PN, МПа (кгс/см²)	1,6 (16)
Пропускная характеристика	линейная
Рабочий ход плунжера, мм	10		20					32				50
Условная пропускная способность Кvy, м³/ч	0,1 0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,5 3,2 4,0 6,3 8 10 16	6,3 10 16	10 16 25 40	10 12,5 16 20 25 32 40 63		25 40 50 63 100	40 50 63 80 100 160		63 80 100 125 160 250	100 160 200 250 320	160 250 400	250 400 630	500 800 1250	1000 1250 1600
Относительная протечка в затворе по ГОСТ23866, % от Кvy	КЗР 25ч945п						0,001 при ∆Рисп=PN=1,6МПа (16кгс/см²)
	КР 25ч945нж						0,1 при ∆Рисп=0,4МПа (4кгс/см²)
	КЗР 25ч945нж						0,005 при ∆Рисп=PN=1,6МПа (16кгс/см²)
Рабочая среда	Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
Температура рабочей среды Т, °С	25ч945п									от минус 15 до 150
	25ч945нж									от минус 15 до 300
Климатическое исполнение по ГОСТ15150	У2
Температура окружающей среды, °С	от минус 15 до 50
Присоединит. размеры и размеры уплотнительных поверхностей	исполнение В ряд 1 по ГОСТ Р 54432
Тип ЭИМ	ST mini, ST 0			ST 0, ST 0.1				ST 0.1, ST 1				ST1, ST2	ST2, МТ		MT
Масса клапана, кг	5,5- 10	6-11	7-12	9-13	12-18	16-20		31-33	34-36		43-46	68-85	102- 110	140- 148	280	350
