Устройство задания сигналов ОВЕН УЗС1-Щ2.И
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.
Пример применения УЗС1
Функциональные возможности
- Переключение «автомат/ручной» без скачков (безударный переход)
- Переключение «автомат/ручной» тумблером или с лицевой панели
- Указание режима работы «автомат/ручной» по контактам э/м реле
- Настраиваемая дискретность изменения сигнала
- Отображение выходного сигнала в «%» или «мА(В)»
- Гальваническая развязка
- Встроенный источник питания =24 В
- Монтаж в щит, на стену или DIN-рейку
- Эксплуатация при температуре: -20…+50 °С
- Выходной сигнал: 4…20 мА или 0…10 В (модификации)
Функциональная схема

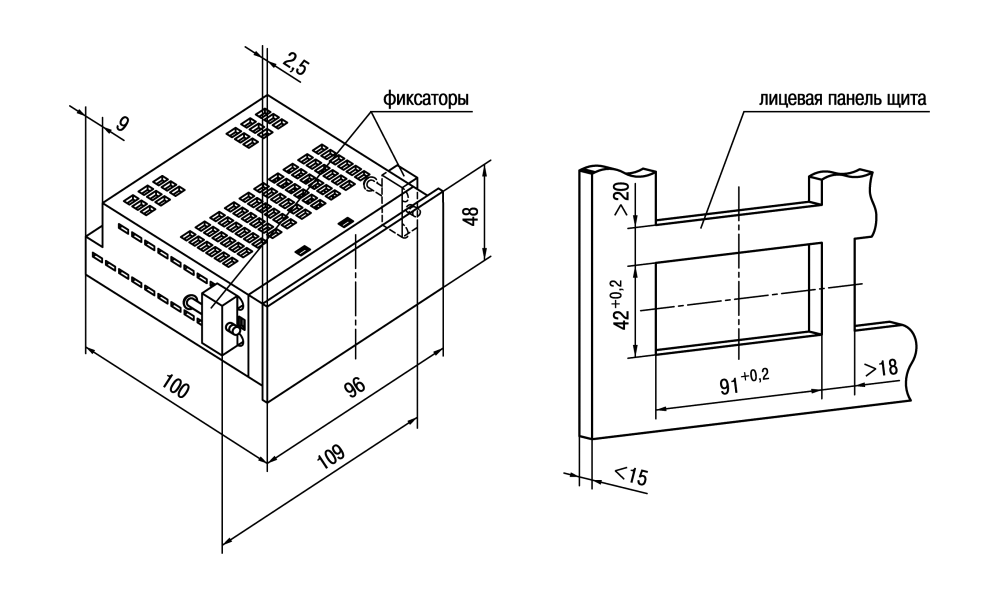

Габаритные и установочные размеры
Документация
Технические характеристики
| Характеристика | Значение |
|---|---|
|
Диапазон переменного напряжения питания, В Частота, Гц |
90...245 47…63 |
|
Номинальное напряжение питания, В |
230±4 |
|
Потребляемая мощность, ВА, не более |
7 |
|
Напряжение встроенного источника питания постоянного тока, В |
24±2,4 |
|
Максимально допустимый ток встроенного источника питания, мА |
80 |
|
Тип входного сигнала, мА |
4…20 |
|
Время опроса входа, сек, не более |
0,4 |
|
Предел основной приведенной погрешности преобразования, % |
0,5 |
|
Степень защиты корпуса |
|
|
– настенный Н |
IP44 |
|
– щитовые Щ1 и Щ2 (со стороны лицевой панели) |
IP54 |
|
– DIN-реечный Д (со стороны лицевой панели) |
IP20 |
|
Габаритные размеры прибора: |
|
|
– настенный Н, мм |
(130×105×65)±1 |
|
– щитовой Щ1, мм |
(96×96×65)±1 |
|
– щитовой Щ2, мм |
(96×48×100)±1 |
|
– DIN-реечный Д, мм |
(90×72×58)±1 |
|
Масса прибора, кг, не более |
0,5 |
|
Средний срок службы, лет |
8 |
|
Допустимая нагрузка на выходе 4…20 мА, Ом, не более |
1000 |
|
Диапазон допустимых напряжений питания выхода 4…20 мА |
12…30 |
|
Допустимая нагрузка на выходе 0…10 В, Ом не менее |
2000 |
|
Диапазон допустимых напряжений питания выхода 0…10 В |
16…30 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха не более, % (при +25 °С без конденсации влаги) |
-20…+55 80 |
Схемы и чертежи

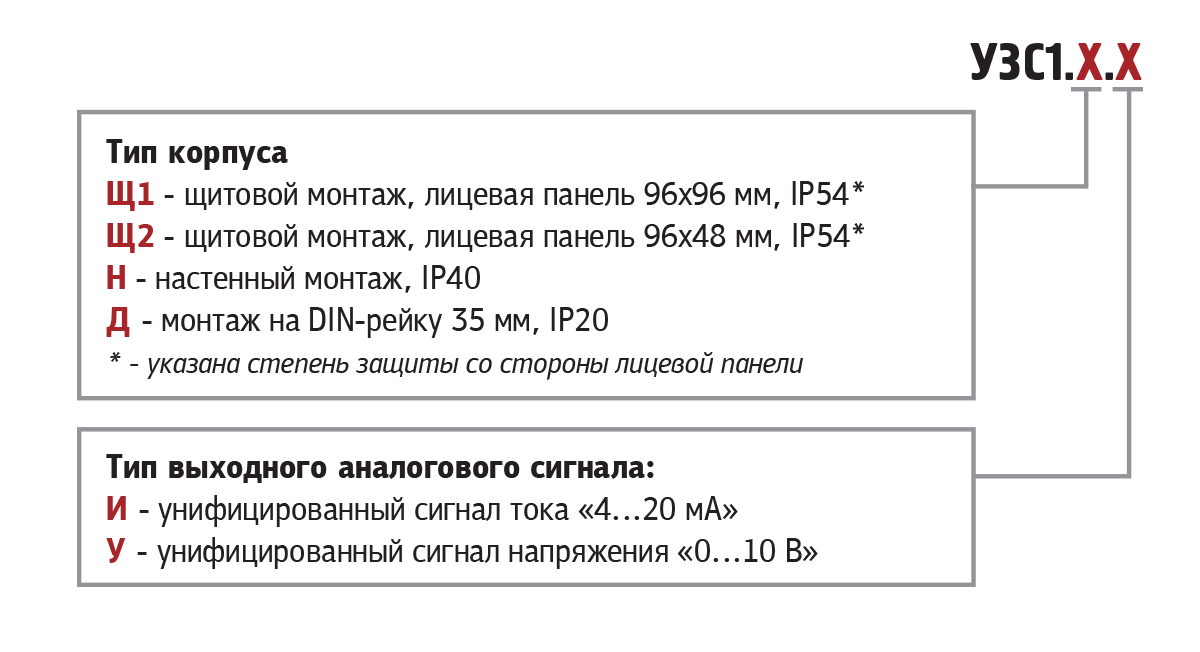

Все модификации и цены
Документация и ПО
Подключение
FAQ
| Неисправность | Метод устранения |
|---|---|
|
Прибор не переходит в ручной/автоматический режим по изменению положения внешнего тумблера |
Проверьте значение параметра А-09, он должен быть установлен значением «inP2» Проверьте правильность подключения внешнего тумблера. К дискретному входу должен быть подключен резистор и перемычка согласно схеме подключения (см. РЭ: раздел 5 и комментарий 3 в пункте «Внимание» раздела 4) Проверьте сопротивление на дискретном входе прибора при замкнутом состоянии внешнего тумблера. Это сопротивление не должно превышать 5 Ом. Если это сопротивление превышает 5 Ом, понизьте его уменьшением длины соединительных проводов или увеличением их сечения. |
|
Нет сигнала на выходе, всегда 0.0 мА (В) |
Выход прибора должен быть запитан от источника постоянного напряжения. Проверьте схему подключения нагрузки согласно схеме подключения (см. РЭ: раздел 5 и комментарий 5, 6 в пункте «Внимание» раздела 5) |
|
Прибор не измеряет подаваемый на его вход сигнал. Индицирует «LLLL» |
Аналоговый сигнал, подаваемый на вход прибора, должен подключаться с использованием шунтирующего резистора 50 Ом (0,1 %) на клеммы 10-11. Проверьте схему подключения нагрузки согласно схеме подключения (см. РЭ: раздел 4, рис. 4.4) |
|
Заметна погрешность выходного сигнала. Выходной сигнал не соответствует входному |
Используйте шунтирующий резистор 50 Ом на измерительном входе из комплекта поставки прибора. Точность этого резистора важна для проведения измерения подаваемого на вход сигнала. Подключайте шунтирующий резистор непосредственно к клеммнику прибора, не используйте соединительные провода длиной более 100-200 мм |
|
Не изменяется режим индикации: в настройках установлено «индикация в %%», а на индикаторе выводится значение в «мА(В)» |
Перезагрузите прибор (выкл/вкл). См. РЭ: комментарий 1 в пункте «Внимание» раздела 6. |
|
Выходной ток изменяется слишком медленно |
Уменьшите значение фильтра в параметре А-10 |
|
Неверно формируется выходной сигнал. На входе ток растет, а на выходе прибора он падает. |
Проверьте значение параметра А-05, для прямого преобразования выходного сигнала относительно входного значение этого параметра должно быть установлено в «norM» (norm). См. РЭ: раздел 5, описание автоматического режима работы прибора |
