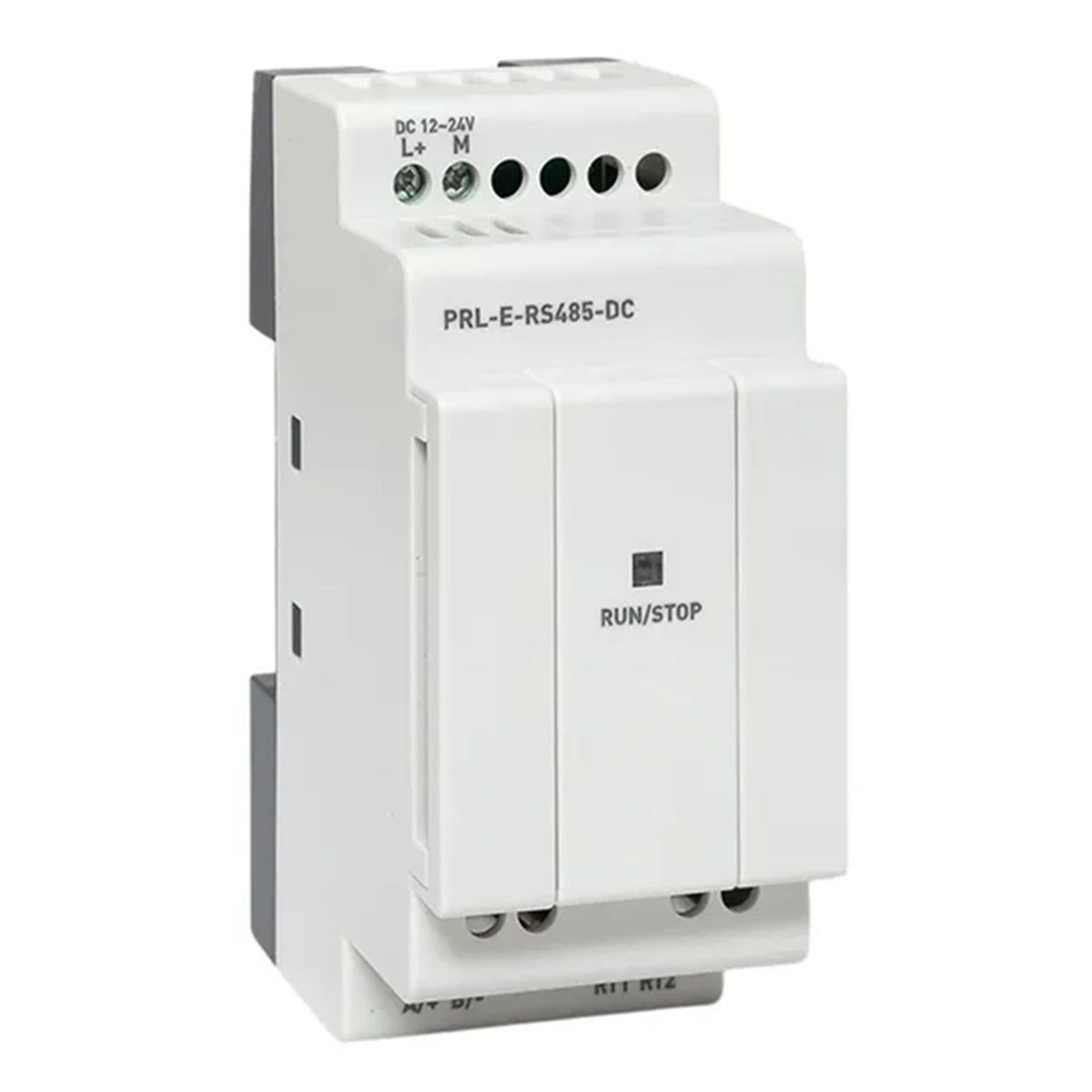

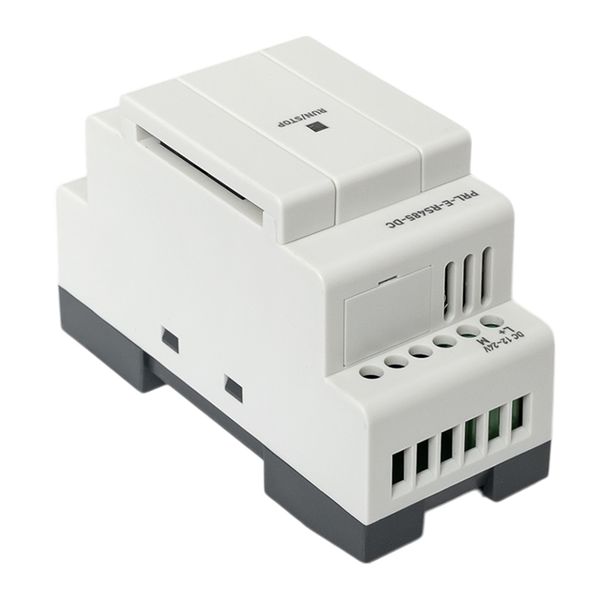

Модуль расширения коммуникационный EKF PRO-Relay RS-485 DC

Программируемые устройства PRO-Relay — это свободно программируемые устройства, позволяющие реализовать разнообразные алгоритмы управления для малых систем автоматизации. Программируются в среде разработки PRO-Relay Master (программное обеспечение доступно для скачивания в разделе «Документация и ПО»). Головные модули PRO-Relay выполняют логические операции по разработанной и загруженной пользователем прикладной программе и имеют встроенный символьный ЖК-дисплей (4 строки по 16 символов) и клавиатуру (6 клавиш).

Коммуникационный модуль расширения PRO-Relay RS-485 DC EKF предназначен для оснащения головных модулей PRO-Relay интерфейсом RS-485, что позволяет создавать распределенные системы мониторинга и управления. Модуль подключается к головному устройству по локальной шине и занимает один из трех доступных слотов расширения. К одному головному модулю можно подключить до 3 модулей расширения (включая не более одного коммуникационного модуля). Устройство предназначено для монтажа на DIN-рейку или стену.

Модуль может использоваться с головными модулями PRO-Relay как на переменном, так и на постоянном токе. Обязательным условием эксплуатации является установка коммуникационного модуля в крайнюю правую позицию среди всех модулей расширения. Для корректной работы сборки необходимо назначить каждому модулю расширения уникальный адрес с помощью микропереключателей, расположенных под защитной крышкой.

Расшифровка условного обозначения:

• PRO-Relay — серия программируемых устройств для систем автоматизации.
• RS-485 — тип интерфейса связи.
• DC — тип питающего напряжения: постоянный ток.
• EKF — торговая марка производителя.

Технические характеристики коммуникационного модуля расширения PRO-Relay RS-485 DC EKF:

• Номинальное напряжение питания: 10,8…28,8 В DC (постоянного тока).
• Тип питающего напряжения: DC (постоянный ток).
• Номинальное напряжение питания цепи управления Us (DC): 10,8…28,8 В.
• Защита от переполюсовки: есть.
• С разделением потенциалов (гальваническая развязка): да.
• Контроль мин. напряжения при постоянном токе: да.
• Контроль макс. напряжения при постоянном токе: да.
• Функция гистерезиса для напряжения при постоянном токе: да.
• Уровень напряжения при срабатывании: 10,8…28,8 В.
• Мин. задержка на отключение: 1 с.
• Макс. задержка на отключение: 5 с.
• Тип интерфейса: RS-485.
• Поддерживаемые протоколы: Modbus RTU, Modbus ASCII, CAN.
• Поддержка протокола TCP/IP: нет.
• Поддержка протокола PROFIBUS: нет.
• Поддержка протокола DeviceNet: нет.
• Поддержка протокола KNX: нет.
• Поддержка протокола EtherNet/IP: нет.
• Поддержка протокола PROFINET: нет.
• Режимы работы: Master / Slave.
• Поддерживаемое количество устройств в сети: 32.
• Формат передачи: 8-N-1.
• Диапазон настроек скорости: 4800…115200 бод.
• Возможность монтажа на рейку (DIN-рейку): да.
• Монтаж на стену / непосредственная установка: да.
• Со съемными клеммами: нет.
• Возможна установка спереди: нет.
• Возможна установка в стойку: нет.
• Тип клемм: винтовые (сечение провода 0,25 – 2,5 мм²).

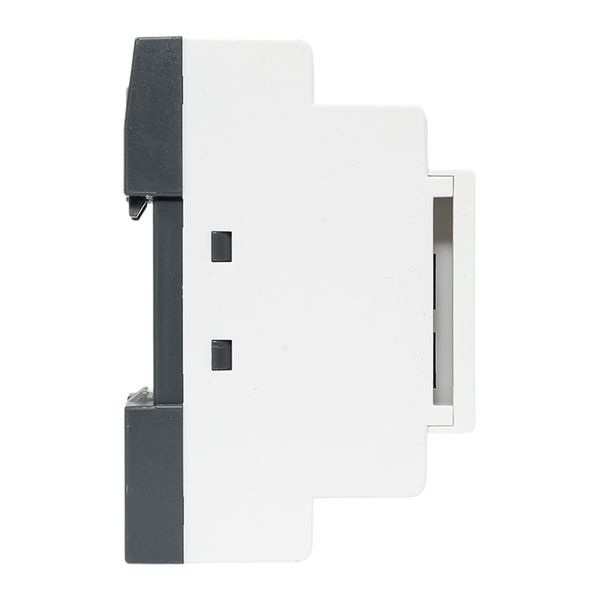

• Ширина: 40 мм.
• Высота: 90 мм.
• Глубина: 61 мм.
• Степень защиты (IP): IP20.
• Статус: Регулярная.
• Серия: PRO-Relay.
• Разновидность устройства: Интерфейсный модуль.
• Подходит для функций безопасности: нет.
• Системное комплектующее: нет.
• Дополнительное исполнение (EX ia / EX ib): нет.
• Задатчик связей вводы/вывода: да.
• Гарантийный срок эксплуатации: 3 года.
• Срок службы: 12 лет.

Характеристики головных модулей PRO-Relay (для справки):

• Напряжение питания: ~230 В AC (110…240 В) или =24 В DC (10,8…28,8 В).
• Количество входов/выходов: 12 входов, 4 выхода.
• Дискретные входы: 8 шт. (тип зависит от модели: ~230 В AC или =24 В DC).
• Универсальные входы: 4 шт. (0…10 В, могут использоваться как дискретные).
• Дискретные выходы: 4 шт., релейные, 10 А.
• Встроенные интерфейсы: 1 × Ethernet (Modbus TCP).
• Дисплей: символьный ЖК, 4 строки по 16 символов.
• Клавиатура: 6 клавиш.
• Количество подключаемых модулей расширения: до 3 (включая не более 1 коммуникационного RS-485).
• Время цикла прикладной программы: от 0,6 до 8 мс.
• Память программы: 32 КБ.
• Энергонезависимая память (Retain): 40 регистров, 64 аналоговых флага.
• Часы реального времени (RTC): есть, резервное питание 20 дней (при 25 °С).

Модули расширения PRO-Relay (для справки):

• Дискретные модули:
  • PRL-E-4DI4DO-R-AC: 4 DI (~230 В AC), 4 DO (реле, 2×3 А + 2×10 А).
  • PRL-E-4DIAI4DO-R-DC: 4 DI/AI (0…28,8 В DC / 0…10 В), 4 DO (реле, 2×3 А + 2×10 А).
• Аналоговые модули:
  • PRL-E-2AI-DC: 2 AI (0…10 В / 0…20 мА).
  • PRL-E-1AO-DC: 1 AO (0…10 В / 0…20 мА).
• Температурный модуль:
  • PRL-E-2PT100-DC: 2 входа для PT100 (2-проводное подключение, диапазон -50…+200 °С).

Особенности модуля:

• Подключение до 32 устройств в одну сеть RS-485.
• Поддержка протоколов Modbus RTU, Modbus ASCII и CAN.
• Автоматическое распознавание протокола обмена (RTU/ASCII).

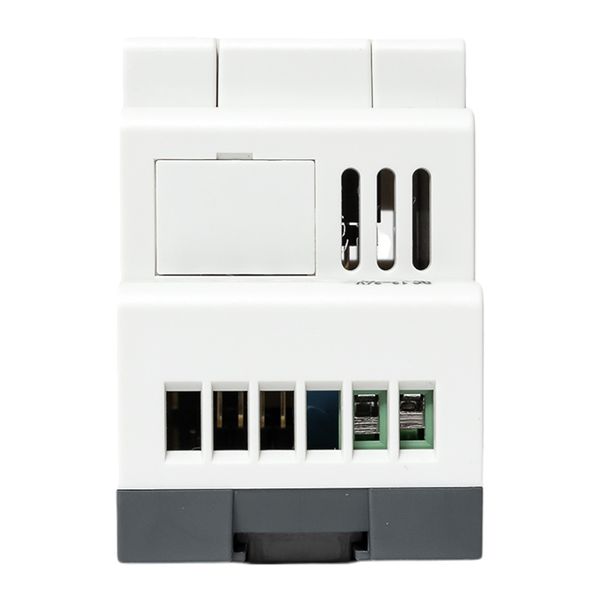

• Установка адреса модуля с помощью микропереключателей (уникальный адрес для каждого модуля).
• При монтаже модуль устанавливается в крайнюю правую позицию среди всех модулей расширения.
• Светодиодная индикация: зеленый цвет — связь с головным модулем установлена, красный — ошибка связи.

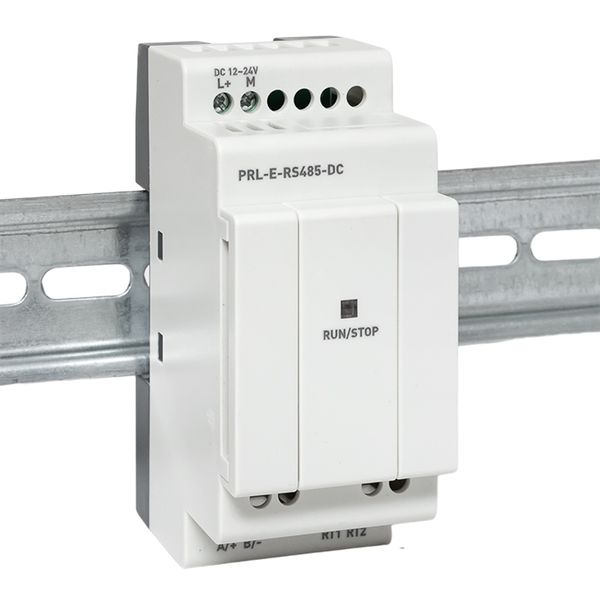

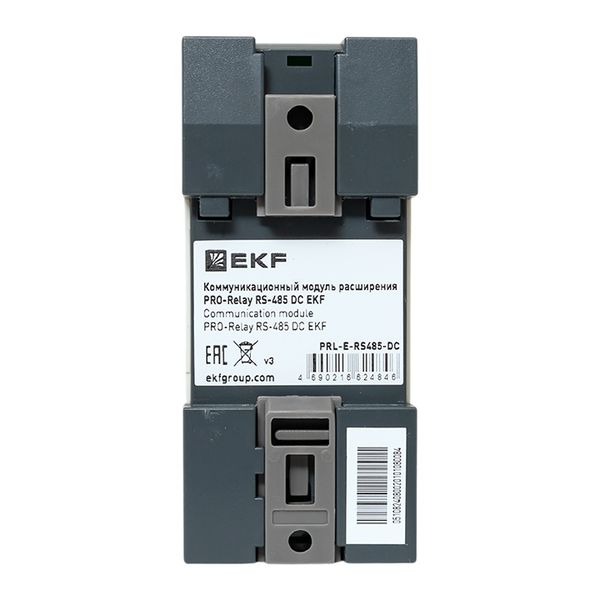

• Крепление на DIN-рейку 35 мм или монтажную панель.

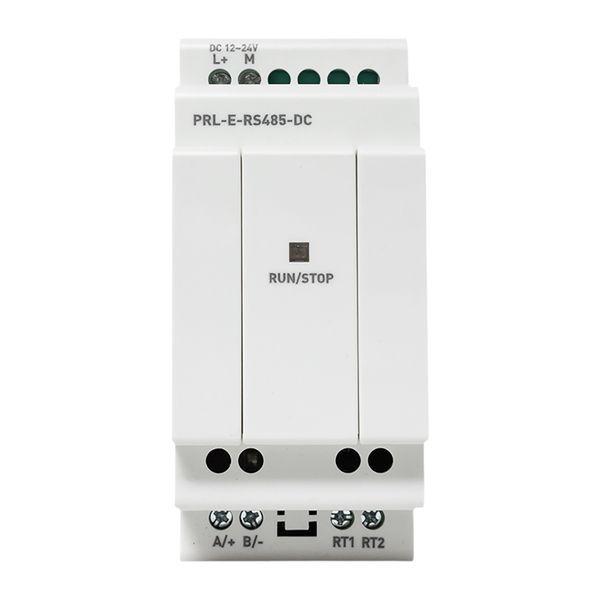

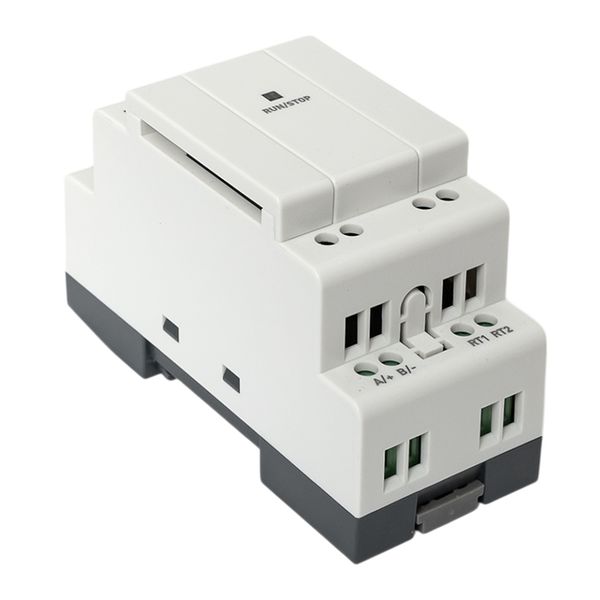

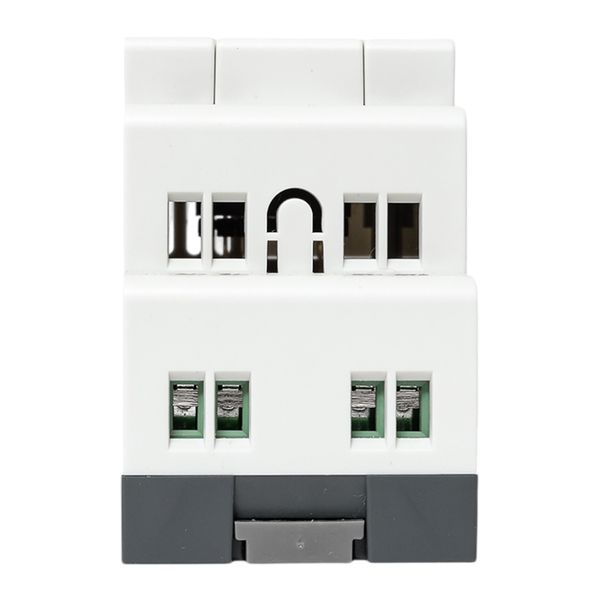

• Для последнего модуля в линии RS-485 предусмотрена установка перемычки между RT1 и RT2 для подключения согласующего резистора.
• Контроль минимального и максимального напряжения постоянного тока с функцией гистерезиса.
• Настраиваемая задержка отключения (1…5 с).

Работа по протоколу Modbus:

Модуль поддерживает работу по протоколам Modbus RTU и Modbus ASCII (автоматическое распознавание формата запроса). Все регистры головного модуля (входы, выходы, флаги, значения таймеров и счетчиков, аналоговые флаги, часы реального времени) доступны для чтения и записи через RS-485. Поддерживаемые функции Modbus: 0x01, 0x02, 0x03, 0x05, 0x06, 0x0F, 0x10. Диапазон адресов slave-устройств: 1…247.

Области применения устройств PRO-Relay:

• Энергоснабжение и распределение энергии (автоматический ввод резерва — АВР).
• Отопление, вентиляция и кондиционирование (ОВК / HVAC).
• Водоснабжение, водоподготовка и водоотведение.
• Управление освещением.
• Технологические и производственные процессы.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании всех устройств. Модуль устанавливается на DIN-рейку 35 мм справа от головного модуля PRO-Relay. Коммуникационный модуль должен занимать крайнюю правую позицию среди всех подключаемых модулей расширения. Для назначения уникального адреса необходимо снять защитную крышку и установить микропереключатели в требуемое положение. Для последнего модуля в линии RS-485 следует установить перемычку между выводами RT1 и RT2 для подключения согласующего резистора.

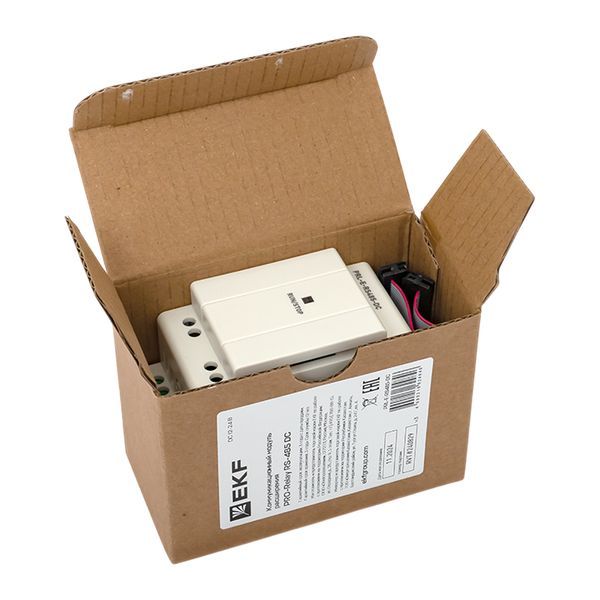

Комплект поставки:

• Коммуникационный модуль расширения PRO-Relay RS-485 DC EKF — 1 шт.
• Паспорт — 1 экз.

Гарантийные обязательства:

Изготовитель гарантирует соответствие изделия требованиям технической документации при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 3 года с даты продажи. Срок службы — 12 лет.
