ИТП-15 диаграммный индикатор ОВЕН ИТП-15.Щ9.К
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

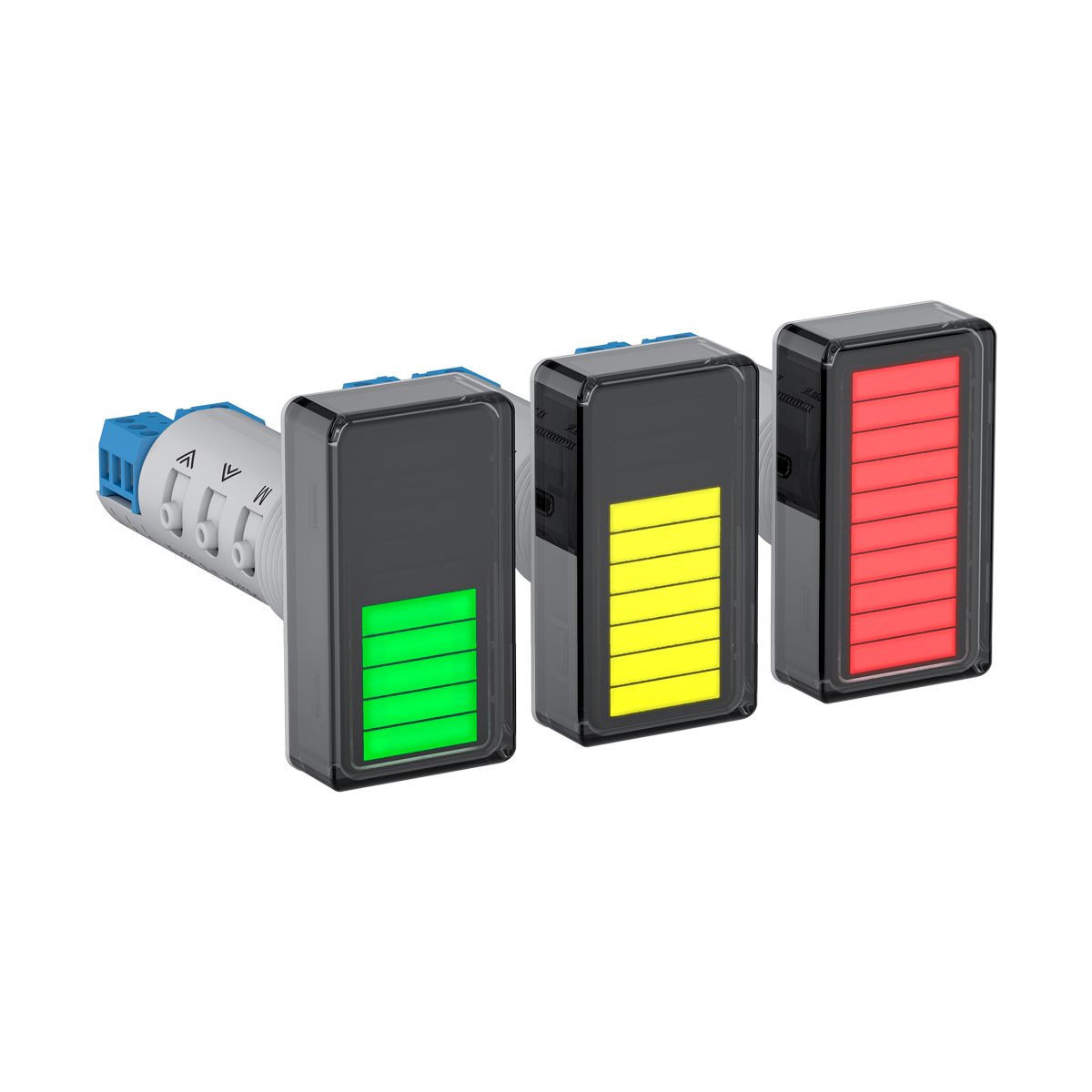

Диаграммный индикатор ИТП-15 предназначен для качественного отображения параметров технологического процесса на 10-сегменнтном индикаторе. Барграф ИТП-15 на своем индикаторе отображает состояние измеряемой величины зеленым, желтым и красными цветами. Границы цветовых зон настраиваются с помощью программы на компьютере.
Диаграммный индикатор ИТП-15 имеет удобный корпус для монтажа в отверстие светосигнальной арматуры, что делает удобным его применение в диспетчерских пультах и операторских комнатах. Аналоговый вход обеспечивает возможность работы с разными сигналами: унифицированные сигналы тока и напряжения, термосопротивлений и термопар, датчиков давления, уровня, влажности, концентраций вещества, расхода, положений запорной арматуры и пр.
Функциональные возможности приборов ИТП
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
- Возможность настройки трехцветной зоны сигнализации.
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
- Выходное устройство для сигнализации или управления 200 мА 42 В.
- Питание от внешнего источника постоянного напряжения 10...30 В.
-
Настройка при помощи USB через программу OwenConfigurator.
-
Засветка сегментов желтым, зеленым или красным цветом в зависимости от текущей измеренной величины.
Конструктивные особенности:
- Крепление в отверстие 22 мм.
- Съемные винтовые клеммы с отверткой в комплекте.
- Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
- Гарантийный срок эксплуатации: 2 года.
-
Степень защиты корпуса IP65** со стороны лицевой панели.
** - подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 05-24-ДС
Технические характеристики
| Наименование | ИТП-15 |
| Питание | |
| Напряжение питания | 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
| Характеристики входных сигналов | |
| Количество каналов измерения | 1 |
| Тип входного сигнала |
|
| Входное сопротивление при измерении напряжения, не более | 100 кОм |
| Время опроса входа, не более | 1,0 с |
| Метрологические характеристики | |
| Пределы допускаемой основной приведенной погрешности измерений, не более: | |
| ТС, сигналы напряжения и силы постоянного тока | ±0,25 % |
| ТП, пирометры | ±0,5 % |
| Характеристики выходных сигналов | |
| Количество выходных устройств | 1 |
| Типы выходных устройств | Транзисторный ключ n-p-n типа:
|
| Конструктивные исполнения | |
| Габаритные размеры | Щитовой Щ9: 26×48×72 мм |
| Условия эксплуатации | |
| Диапазон рабочих температур | -40…+60 ⁰С |
| Относительная влажность воздуха | Не более 80 %, при +35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | От 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям | Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
| Устойчивость к электромагнитным воздействиям | Соответствует ГОСТ 30804.6.1-2013 |
| Характеристики надежности | |
| Степень защиты корпуса: | |
| – щитовой Щ9 (со стороны лицевой панели) | IP65** |
| – щитовой Щ9 (со стороны клемм) | IP20 |
| Средняя наработка на отказ | 100000 ч |
| Средний срок службы | 12 лет |
Характеристики измерительных датчиков
| Условное обозначение датчика | Диапазон измерений, °С |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |
| 50/100/500/1000П (α=0,00391 °С1) | -200…+850 |
| 50/100/500/1000М (α=0,00428 °С1) | -180 …+200 |
| 50/100/500/1000Cu (α)=0,00426 °С1) | -50 …+200 |
| 50/100/500/1000Pt (α=0,00385 °С1) | -200…+850 |
| 100/500/1000Ni (α=0,00617 °С1) | -60…+180 |
| Пирометры сумм. излучения по ГОСТ 10627-71 | |
| РК-15 | +400…+1500 |
| РК-20 | +600…+2000 |
| РС-20 | +900…+2000 |
| РС-25 | +1200…+2500 |
| Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |
| TХК (L) | -200...+800 |
| TХА (К) | -200…+1300 |
| TЖК (J) | -200…+1200 |
| TНН (N) | -200…+1300 |
| TМК (Т) | -200…+400 |
| TПП (S) | 0…+1750 |
| TПП (R) | 0…+1750 |
| TПР (В) | +200…+1800 |
| TВР (А-1) | 0…+2500 |
| TВР (А-2) | 0…+1800 |
| TВР (А-3) | 0…+1800 |
| Термоэлектрические преобразователи по DIN 43710 | |
| TypeL | -200…+900 |
Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.
** - подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 05-24-ДС
