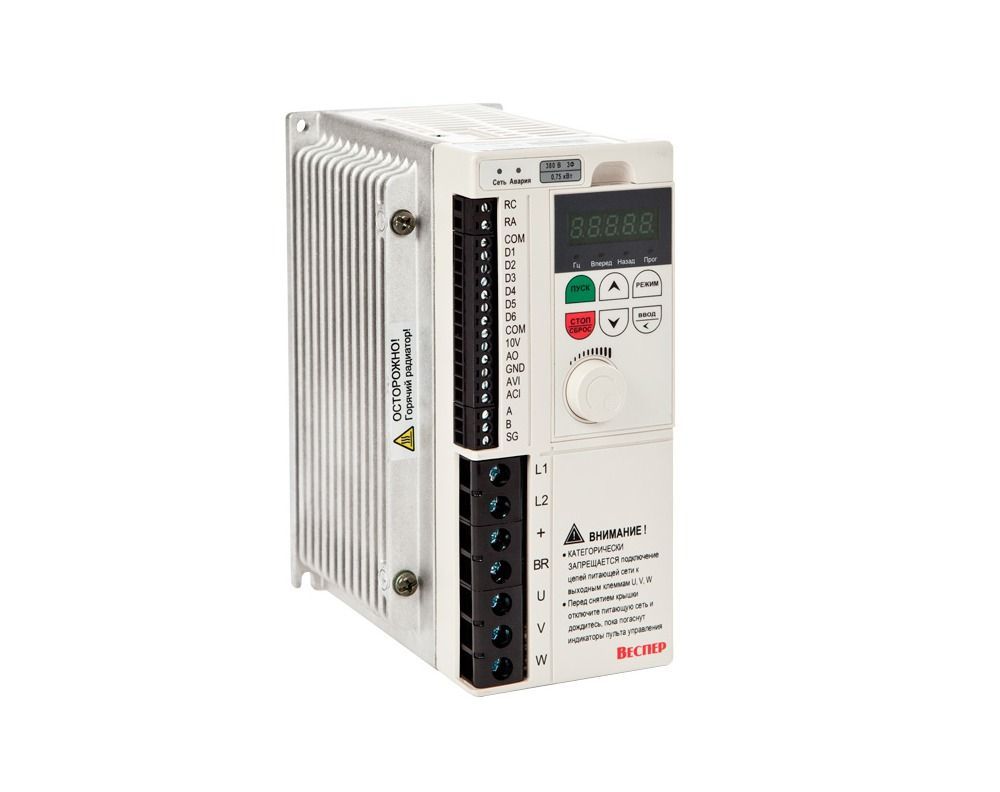

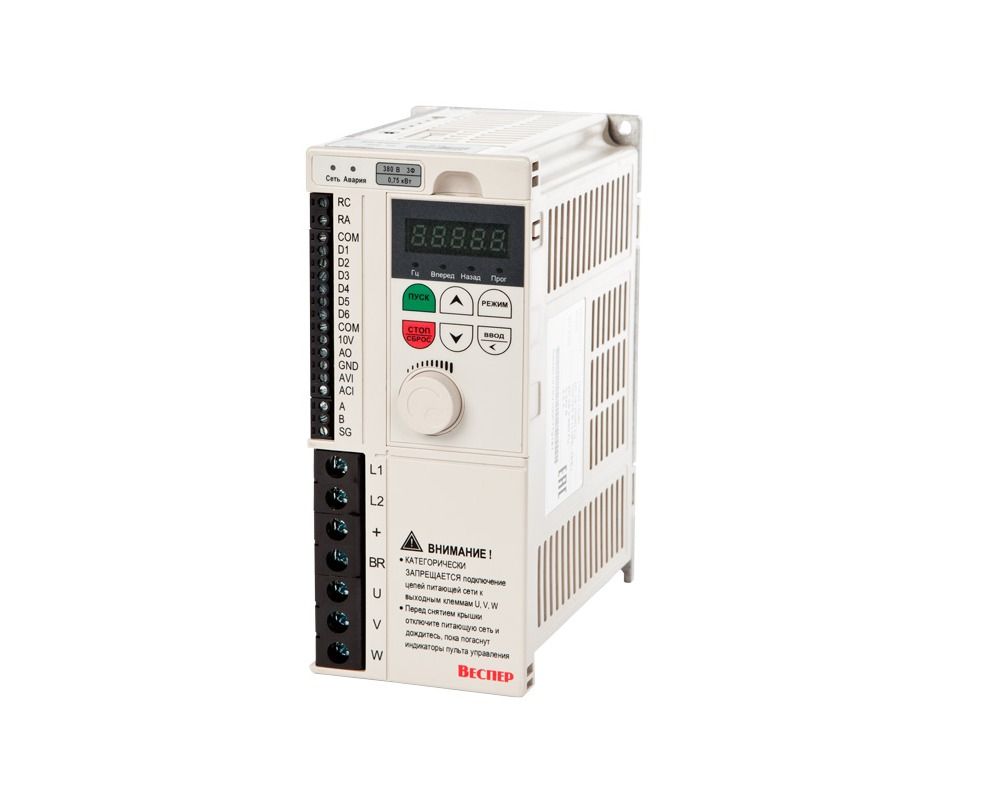

| Модель преобразователя частоты E4-8400 |
S1L |
S2L |
S3L |
001H |
002H |
003H |
005H |
007H |
010H |
015H |
020H |
025H |
| Выходные параметры |
Полная выходная мощность, кВА |
1,0 |
2,0 |
3,0 |
1,0 |
2,0 |
3,0 |
5,0 |
7,5 |
10 |
15 |
20 |
25 |
| Максимальная мощность применяемого электродвигателя, кВт |
0,75 |
1,5 |
2,2 |
0,75 |
1,5 |
2,2 |
3,7 |
5,5 |
7,5 |
11 |
15 |
18,5 |
| Номинальный выходной ток, А |
4,5 |
7,5 |
10,5 |
2,3 |
4,0 |
5,2 |
8,0 |
13,0 |
17,5 |
25 |
32 |
40 |
| Максимальное выходное напряжение, В |
Трехфазное 200 ~ 240 (пропорционально входному напряжению) |
Трехфазное 380 ~ 480 (пропорционально входному напряжению) |
| Диапазон выходной частоты, Гц |
Скалярный режим: 0,01 ~ 400,00
Векторный режим: 0,01 ~ 200,00 |
| Источник питания |
Номинальное входное напряжение, частота |
1ф, 200~240 В, 50/60 Гц |
3ф, 380~480 В, 50/60 Гц |
| Допустимые колебания входного напряжения |
-15% ~ +10% |
| Допустимые колебания частоты |
± 5% |
| Характеристики управления |
Режимы управления |
Скалярный (U/f)
Векторный (без обратной связи) |
| Пусковой момент |
Скалярный режим: 150% (3 Гц)
Векторный режим: 150% (1 Гц) |
| Точность по скорости |
Скалярный режим: 3%
Векторный режим: ± 0,5% |
| Диапазон регулирования по скорости |
Скалярный режим: 1 : 40
Векторный режим: 1 : 50 |
| Разрешение установки частоты |
Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц |
| Разрешение выходной частоты |
0,01 Гц |
| Задание частоты |
Кнопки/потенциометр пульта управления
Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА)
Дискретные входы БОЛЬШЕ/МЕНЬШЕ
Линия интерфейсной связи |
| Управление |
Кнопки ПУСК/СТОП пульта управления
Дискретные входы (2-х и 3-х проводное управление)
Линия интерфейсной связи |
| Время разгона/торможения |
0,1 ~ 3600,0 с |
| Характеристика U/f |
15 фиксированных характеристик
1 пользовательская характеристика |
| Тормозной момент |
До 20% (без внешнего тормозного резистора) До 120% (с внешним тормозным резистором) |
| Несущая частота ШИМ |
1~15 кГц |
| Другие функции |
Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок |
| Защитные функции |
Предотвращение срыва |
Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения |
| Мгновенная защита по току |
200% номинального тока ПЧ |
| Защита преобразователя от перегрузки |
150% номинального тока ПЧ в течение 1 мин
180% номинального тока ПЧ в течение 3 сек |
| Защита двигателя от перегрузки |
Электронная защита |
| Защита от повышенного напряжения |
Отключение выхода при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) |
| Защита от пониженного напряжения |
Отключение выхода при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) |
| Автоперезапуск после провалов питания |
Автоматический пуск преобразователя после восстановления питания |
| Защита от перегрева |
Электронная аппаратная защита |
| Защита от неисправности заземления |
Электронная аппаратная защита |
| Дополнительные защитные функции |
Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам. |
| Окружающая среда |
Степень защиты |
IP20 (0,75...22 кВт); IP00 (30...93 кВт) |
| Температура эксплуатации |
-10~+50°C |
| Температура хранения |
-20~+60°C |
| Относительная влажность |
Не более 95% (без образования конденсата) |
| Высотность |
До 1000 м |
| Вибрация |
До 20 Гц — 1g (9,8 м/с²); 20~50 Гц — 0,6g (5,9 м/с²) |
| Коммуникационные функции |
Встроенный RS-485.
Протокол: Modbus RTU; Modbus ASCII |
