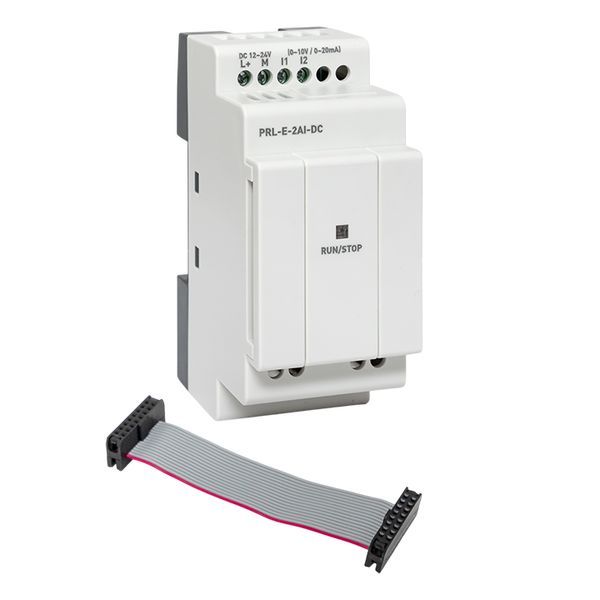

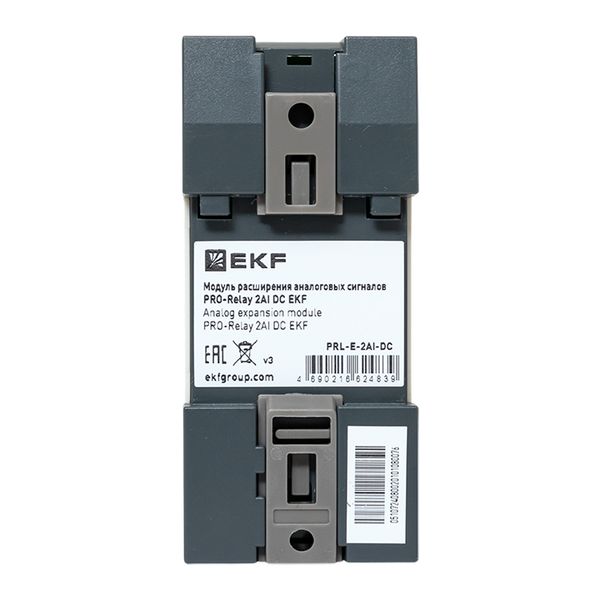

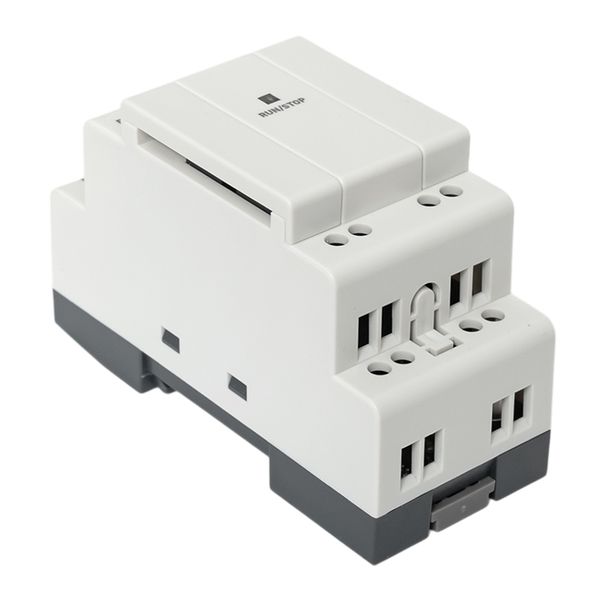

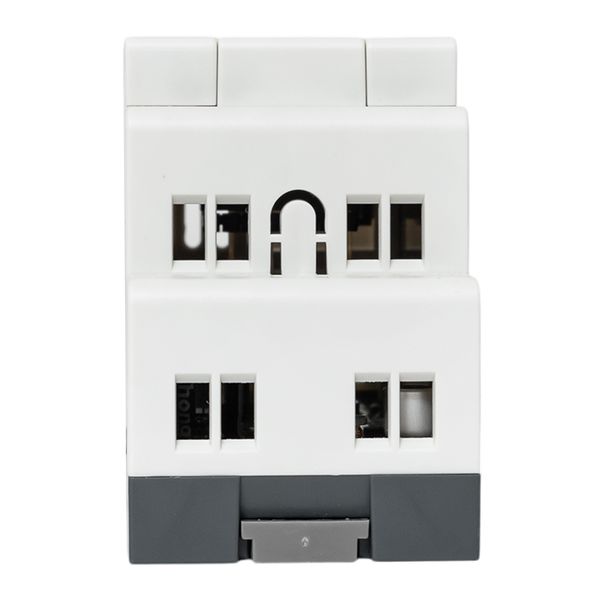

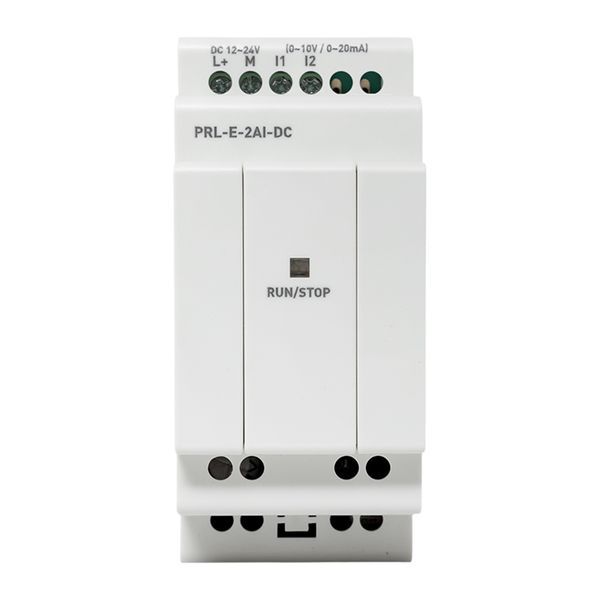

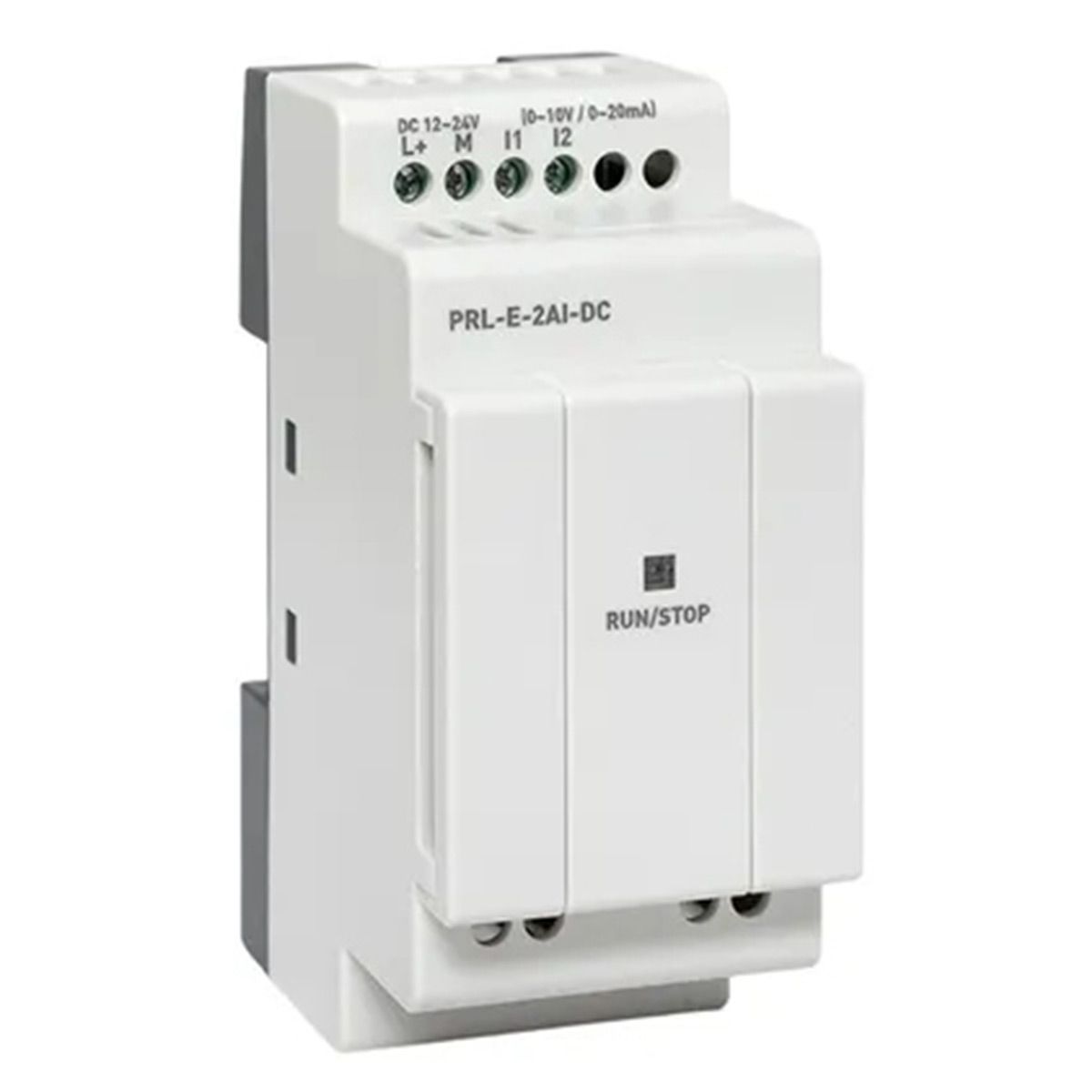

Модуль расширения аналоговых сигналов EKF PRO-Relay 2AI DC

Модуль расширения аналоговых сигналов PRO-Relay 2AI DC EKF предназначен для увеличения количества аналоговых входов у головных модулей PRO-Relay. Устройство позволяет подключать датчики с унифицированными выходными сигналами 0…10 В и 0…20 мА (4…20 мА). Модуль подключается к головному устройству по локальной шине и занимает один из трех доступных слотов расширения.

Модуль может использоваться с головными модулями PRO-Relay как на переменном, так и на постоянном токе. Для корректной работы сборки необходимо назначить каждому модулю расширения уникальный адрес с помощью микропереключателей, расположенных под защитной крышкой. Устройство поставляется в винтовых клеммах, допускающих подключение проводов сечением 0,25 – 2,5 мм².

Расшифровка условного обозначения:

• PRO-Relay — серия программируемых устройств для систем автоматизации.
• 2AI — два аналоговых входа.
• DC — тип питающего напряжения: постоянный ток.
• EKF — торговая марка производителя.

Технические характеристики модуля расширения аналоговых сигналов PRO-Relay 2AI DC EKF:

• Номинальное напряжение питания: 12…24 В DC (постоянного тока).
• Предельное напряжение питания: 10,8…28,8 В DC.
• Потребляемый ток: не более 0,09 А (при 10,8 В DC) / 0,035 А (при 28,8 В DC).
• Максимальный пусковой ток: 0,1 А.
• Защита от отключения: 5 мс.
• Потребляемая мощность: не более 1 Вт.
• Защита от переполюсовки: есть.
• Количество аналоговых входов: 2.
• Тип аналоговых входов: универсальные.
• Диапазон измерения напряжения: 0…10 В.
• Диапазон измерения тока: 0…20 мА (4…20 мА).
• Разрешающая способность: 9 бит (0,015 В).
• Погрешность преобразования: ±0,2 В при 25 °С.
• Входное сопротивление: мин. 24 кОм, макс. 72 кОм.
• Длина кабельного подключения: не более 10 метров (экранированный и витой кабель).
• Тип клемм: винтовые (сечение провода 0,25 – 2,5 мм²).
• Габаритные размеры: 40 × 90 × 61 мм (Ш×В×Г).
• Масса, не более: 0,096 кг / 0,132 кг в упаковке.
• Степень пылевлагозащиты: IP20.
• Температура эксплуатации: от -20 до +55 °С.
• Температура транспортировки и хранения: от -40 до +70 °С.
• Влажность эксплуатации: 10…95 %RH (без конденсации).
• Гарантийный срок эксплуатации: 3 года.
• Срок службы: 12 лет.

Особенности модуля:

• Два универсальных аналоговых входа с поддержкой сигналов напряжения 0…10 В и тока 0…20 мА / 4…20 мА.
• Программное переключение типа входного сигнала для каждого канала.

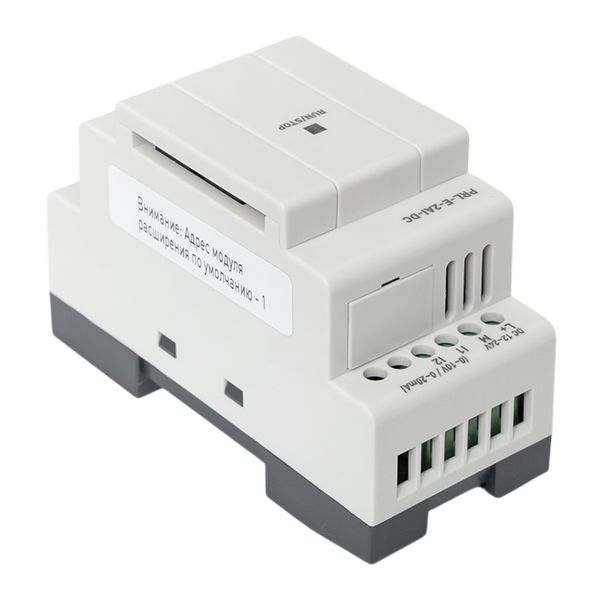

• Установка адреса модуля с помощью микропереключателей (уникальный адрес для каждого модуля).
• При монтаже модуль устанавливается справа от головного модуля PRO-Relay.
• Светодиодная индикация: зеленый цвет — связь с головным модулем установлена, красный — ошибка связи.

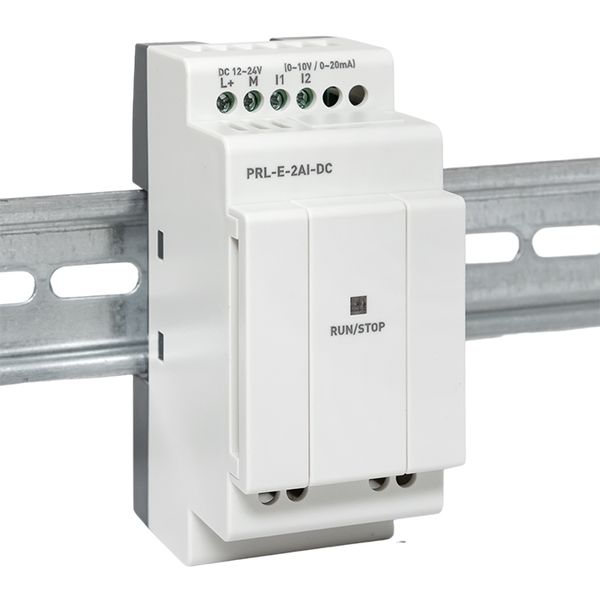

• Крепление на DIN-рейку 35 мм или монтажную панель.
• Для повышения помехозащищенности рекомендуется использовать экранированный и витой кабель длиной не более 10 метров.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании всех устройств. Модуль устанавливается на DIN-рейку 35 мм справа от головного модуля PRO-Relay. Для назначения уникального адреса необходимо снять защитную крышку и установить микропереключатели в требуемое положение. Для корректной работы сборки устройств каждому модулю расширения должен быть задан уникальный адрес, начиная с первого, до включения электропитания. Подключение датчиков осуществляется по двухпроводной схеме к соответствующим клеммам аналоговых входов.

Характеристики головных модулей PRO-Relay (для справки):

• Напряжение питания: ~230 В AC (110…240 В) или =24 В DC (12…28,8 В).
• Количество входов/выходов: 12 входов, 4 выхода.
• Дискретные входы: 8 шт. (тип зависит от модели: ~230 В AC или =24 В DC).
• Универсальные входы: 4 шт. (0…10 В, могут использоваться как дискретные).
• Дискретные выходы: 4 шт., релейные, 10 А.
• Встроенные интерфейсы: 1 × Ethernet (Modbus TCP).
• Дисплей: символьный ЖК, 4 строки по 16 символов.
• Клавиатура: 6 клавиш.
• Количество подключаемых модулей расширения: до 3 (включая не более 1 коммуникационного RS-485).

Области применения устройств PRO-Relay:

• Энергоснабжение и распределение энергии (автоматический ввод резерва — АВР).
• Отопление, вентиляция и кондиционирование (ОВК / HVAC).
• Водоснабжение, водоподготовка и водоотведение.
• Управление освещением.
• Технологические и производственные процессы.

Комплект поставки:

• Модуль расширения аналоговых сигналов PRO-Relay 2AI DC EKF — 1 шт.
• Паспорт — 1 экз.

Гарантийные обязательства:

Изготовитель гарантирует соответствие изделия требованиям технической документации при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 3 года с даты продажи. Срок службы — 12 лет.
