ТРМ148-Р.Щ7 применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др. Конструктивное исполнение корпуса тип Щ7 - 169х138х50 мм для щитового монтажа, IP54, восьмиканальный регулятор с восемью универсальными входами и восемь аналоговых выходов электромагнитных реле 4 А 220 В
Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.
Прибор выпускается в щитовом корпусе типа Щ4 и Щ7
Функциональные возможности многоканального ПИД - регулятора ОВЕН ТРМ148
ЛИНЕЙКА СТАНДАРТНЫХ МОДИФИКАЦИЙ для наиболее распространенных технологических процессов
ВОСЕМЬ УНИВЕРСАЛЬНЫХ ВХОДОВ для подключения широкого спектра датчиков
ДО ВОСЬМИ ВСТРОЕННЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами: – 2-х позиционными (ТЭНы, двигатели, устройства сигнализации); – 3-х позиционными (задвижки, краны).
ВЫЧИСЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ФУНКЦИЙ от измеренных величин
ЗАДАНИЕ ГРАФИКА КОРРЕКЦИИ УСТАВКИ по измерениям другого входа или по времени
АВТОНАСТРОЙКА ПИД-РЕГУЛЯТОРОВ
РЕЖИМ РУЧНОГО УПРАВЛЕНИЯ выходной мощностью
ВСТРОЕННЫЙ ИНТЕРФЕЙС RS-485 (протокол ОВЕН)
ШИРОКИЕ ВОЗМОЖНОСТИ КОНФИГУРИРОВАНИЯ: – программа быстрого старта EasyGo; – программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора; – задание параметров с лицевой панели прибора.
БЫСТРЫЙ ДОСТУП К УСТАВКАМ
ВНИМАНИЮ ПРОИЗВОДИТЕЛЕЙ ОБОРУДОВАНИЯ!
Группа технической поддержки ОВЕН поможет создать Вам на базе любой модификации ТРМ148 ЗАКАЗНУЮ КОНФИГУРАЦИЮ, комбинирующую различные функциональные элементы стандартных модификаций.
В комплекте поставки прибора бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.
Примеры применения
Использование ТРМ148 модификации 1 для поддержания климатических условий в теплице
ТРМ148 измеряет и поддерживает в заданных диапазонах одновременно 8 физических величин: температуру почвы вокруг корней, температуру воздуха, температуру орошающей воды, скорость потока воздуха, давление воздуха, давление по кислороду (определяющее его процентное содержание), влажность воздуха, влажность почвы.
Использование ТРМ148 модификации 2 в системе сигнализации автоматизированного технологического процесса выпекания хлебобулочных изделий
Хлебобулочные изделия располагаются на конвейере, перемещающем их по ступеням технологического процесса изготовления от состояния заготовки до состояния конечного продукта. ТРМ148 контролирует 4 зоны технологического процесса и сигнализирует о выходе температуры выпекания и давления пара за заданные пределы.
Использование ТРМ148 модификации 3 в системе управления охлаждением станка для точной обработки деталей
Температурное расширение детали и режущего инструмента станка в процессе резания может привести к уменьшению точности. Чтобы избежать этого, станок снабжается локальной автоматизированной системой водяного и воздушного охлаждения, которая подключена к централизованной системе охлаждения здания. Система стабилизирует температуру в четырех точках станка, охлаждаемых водой и воздухом, путем регулирования их расхода.
Использование ТРМ148 модификации 4 в системе климат-контроля картинной галереи
Используется 3-х канальный вариант ТРМ148 модификации 4. Канал 1 регулирует температуру в помещении за счёт изменения температуры отопительных батарей. Канал 2 регулирует влажность с помощью воздухоосушителя. Канал 3 регулирует процентное содержание соединений серы, которые удаляются из помещения посредством вытяжной вентиляции. Аварийная ситуация инициирует зажигание соответствующей лампочки на пульте дежурного.
Использование ТРМ148 модификации 5 в системе теплоснабжения здания
Используется 3-х канальный вариант ТРМ148 модификации 5. Система обеспечивает требуемый нагрев батарей отопления, подогрев горячей и холодной воды (подогрев холодной воды используется в условиях Крайнего Севера).
Система функционирует с учетом тепловых магистральных потерь, которые неизбежно возникают при подаче тепла к обогреваемому зданию от расположенной в отдалении тепловой станции, в помещении которой находятся нагреватели.
Использование ТРМ148 модификации 6 в производственной автоматизированной установке резания листов из металлических сплавов
Для кислородно-ацетиленовой горелки поддерживается уровень мощности и температуры пламени, соответствующий толщине и материалу листа. Эту функцию осуществляет ТРМ148 путем регулирования расхода компонентов горения. При возникновении аварийной ситуации (падение расхода вследствие засорения газовых коммуникаций, нерегулируемое изменение температуры пламени из-за нарушения характеристик компонентов горения, эрозии или сужения сопла горелки и т. п.) подача компонентов горения будет отключена прибором и включится аварийная сигнализация.
Элементы индикации и управления
ЦИФРОВЫЕ ИНДИКАТОРЫ в режиме основной индикации отображают
Индикатор 1
текущее значение регулируемой величины в выбранном канале
Индикатор 2
текущее значение уставки той же величины, при этом светится светодиод «УСТАВКА». Также отображаются состояния STOP и АВАРИЯ.
Индикатор 3
значение выходной мощности в выбранном канале
Индикатор 4
номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала
Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.
Светодиод «АВАРИЯ» светится при «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается.
Светодиод мигает при некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью.
Светодиод «НАСТР.ПИД» светится при автонастройке ПИД-регулятора в каком-либо канале.
Светодиоды 1...8 отображают состояние ключевых выходных элементов.
При включенном ВЭ светодиод светится.
Кнопки выполняют следующие основные функции
В случае аварии можно получить информацию о коде аварии.
Запуск и остановка процесса регулирования
Вход в какой-либо режим и подтверждение записи информации
Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании
+
Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ»)
+
Переход в режим программирования
+
Переход в режим «быстрого» задания уставок
+
Переход в режим автонастройки ПИД-регуляторов
+ +
Переход в режим ручного управления выходной мощностью в текущем канале
+ +
Принудительная перезагрузка прибора
и
Кнопки при программировании используются для уменьшения или увеличения значения параметра
Видео
Пример настройки ТРМ148
Напряжение питания
90...245 В перем. тока
Частота напряжения питания
47...63 Гц
Потребляемая мощность
не более 12 ВА
Количество входов для подключения датчиков
8
Время опроса одного входа
не более 0,5 с
Количество каналов регулирования
8
Количество выходных элементов
8
Интерфейс связи с компьютером
RS-485 (протокол ОВЕН)
Напряжение встроенного источника питания активных датчиков
24 ± 3 В
Максимальный ток встроенного источника питания
180 мА
Тип и габаритные размеры корпуса
Щ4, 96×96×140 мм;
Щ7, 144×169×50,5 мм
Степень защиты корпуса
IP54 со cтороны передней панели
Характеристики измерительных датчиков
Тип датчика
Диапазон измерений
Разрешающая способность
Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426)
–50…+200 °С
0,1 °С
0,25 %
ТСМ 50М/100М (W100=1,428)
–190…+200 °С
0,1 °С
ТСП 50П/100П (W100=1,391)
–200…+750 °С
0,1 °С
ТСП 50П/100П (W100= 1,385), Pt100
–200…+750 °С
0,1 °С
ТСП 500П/1000П (W100=1,391)
–200…+750 °С
0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000
–200…+750 °С
0,1 °С
ТСП 100Н/1000Н (W100=1,617)
–60…+180 °С
0,1 °С
ТСМ гр. 23
–50…+200 °С
0,1 °С
ТХК (L)
–200…+800 °С
0,1 °С
0,5 %
ТХА (К)
–200…+1300 °С
1 °С
ТЖК (J)
–200…+1200 °С
1 °С
ТНН (N)
–200…+1300 °С
1 °С
ТПП (S), ТПП (R)
0…+1750 °С
1 °С
ТПР (B)
+200…+1800 °С
1 °С
ТВР (А-1)
0…+2500 °С
1 °С
ТВР (А-2)
0…+1800 °С
1 °С
ТВР (А-3)
0…+1600 °С
1 °С
ТМК (Т)
–200…+400 °С
0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА
0…100 %
0,1 %
0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В
0…100 %
0,1 %
0,25 %
Датчик положения задвижки:
– резистивный 0,9 кОм; 2,0 кОм
0…100 %
1 %
0,25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА
0…100 %
0,1 %
0,25 %
Характеристики выходных элементов
Обозн.
Тип выходного элемента (ВЭ)
Электрические характеристики
Р
электромагнитное реле
4 при 220 В 50 Гц, cos > 0,4
К
транзисторная оптопара структуры n–p–n типа
400 мА при 60 В
С
симисторная оптопара
50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
минимальное и максимальное значения измеренных величин, а также функцию медианы;
взвешенную сумму и частное измеренных величин.
Режимы работы регуляторов
Регуляторы ТРМ148 могут работать в двух режимах:
ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами;
двухпозиционное регулирование (включение/выключение выходных устройств в соответствии с заданной логикой).
В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователей от трудоемкой операции ручной настройки.

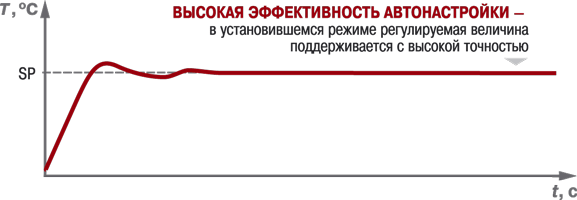

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:
разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.
Выходные элементы
В приборе в зависимости от заказа могут быть установлены 8 выходных элементов в различных комбинациях:
реле 4 А 220 В;
транзисторные оптопары n–p–n-типа 400 мА 60 В;
симисторные оптопары 50 мА 300 В;
ЦАП «параметр–ток 4...20 мА»;
ЦАП «параметр–напряжение 0...10 В»;
выход 4...6 В 100 мА для управления твердотельным реле.
Управление 2-х и 3-х позиционными исполнительными механизмами
ТРМ148 может производить регулирование 2-х (ТЭНы, двигатели) и 3-х позиционными (задвижки, краны) исполнительными механизмами.
Прибор может также выдавать результаты измерений или вычислений на регистратор при установке ЦАП в качестве выходного элемента.
Коррекция уставки по заданному графику
В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от:
величины, измеренной на другом входе;
времени, прошедшего с момента старта программы.
При задании графика зависимости уставки от времени ТРМ148 выполняет функцию программного задатчика.
Всего в приборе можно задать 8 графиков коррекции уставки.
Контроль прохождения технологического процесса и работоспособности системы регулирования
ТРМ148 может контролировать:
нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»);
работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
работоспособность выходных элементов (LBA-авария).
При этом ТРМ148 анализирует критичность аварийной ситуации. Например, если произошел обрыв датчика, который не задействован в процессе регулирования, прибор не переходит в режим АВАРИЯ, но сигнализирует о неисправности. Это позволяет вовремя ее устранить без прерывания технологического процесса.
Однако если произошла поломка нужного в данный момент измерителя, то ТРМ148 останавливает регулирование и переводит объект в режим АВАРИЯ. В этом режиме все выходные устройства не отключаются, а переходят на заранее заданную аварийную мощность.
Интерфейс связи RS-485
В ТРМ148 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:
конфигурировать прибор на ПК (программы для конфигурирования предоставляются бесплатно);
передавать в сеть текущие значения измеренных величин, выходной мощности регулятора, а также любых программируемых параметров;
получать из сети оперативные данные для генерации управляющих сигналов.
Подключение ТРМ148 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ148 в АСУ ТП в качестве программного обеспечения можно использовать SCADA_систему Owen Process Manager (см. раздел XVII) или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ148:
драйвер для Trace Mode;
OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
библиотеки WIN DLL для быстрого написания драйверов.
Модификации для распространенных технологических процессов
Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.
После выбора одной из заводских модификаций пользователю остается только «донастроить» прибор, задав для конкретного объекта типы датчиков, значения уставок, коэффициенты регуляторов и некоторые другие параметры.
Конфигурирование ТРМ148
Для конфигурирования ТРМ148 компания ОВЕН предоставляет следующие средства:
кнопки на лицевой панели прибора;
программа «Конфигуратор ТРМ148»;
программа быстрого старта EasyGo.
Для выбора стандартной модификации и ее настройки удобнее всего использовать программу EasyGo, которая имеет простой и понятный интерфейс. Отвечая на предлагаемые программой вопросы, можно легко произвести первую настройку прибора. Развернутая справочная система позволяет ознакомиться со структурой прибора ТРМ148, практически не обращаясь к руководству по эксплуатации.
Пользователь может также создать нестандартную конфигурацию «с нуля» или путем доработки стандартной модификации, максимально близкой к решению поставленной задачи. Доработку стандартной модификации можно осуществить с помощью программы «Конфигуратор ТРМ148».
Программа «Конфигуратор ТРМ148» имеет 3 уровня доступа, защищенных паролями:
для наладчика системы (полный доступ ко всем параметрам);
для технолога (настройка заводской модификации);
для оператора (доступ к уставкам).
В конфигураторе предусмотрены также следующие возможности:
регистрация хода технологического процесса;
дистанционный запуск/остановка регулирования.

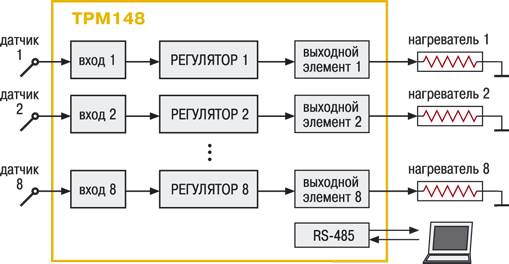

Модификация 1
8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.

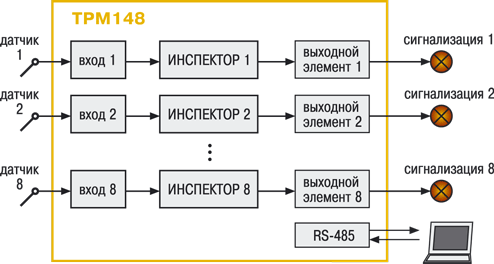

Модификация 2
8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.

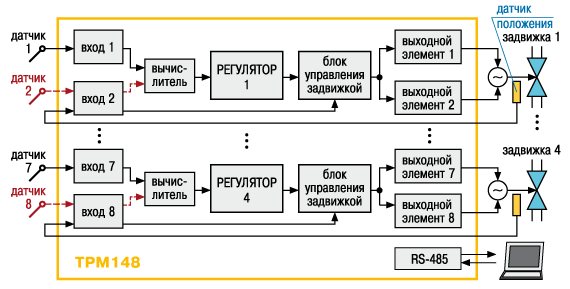

Модификация 3
4 канала управления 3-х позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.)
Возможен процесс регулирования как с датчиком положения ИМ, так и без него.
Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

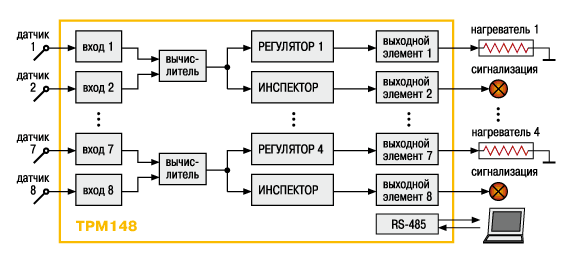

Модификация 4
4 канала регулирования по ПИД или ON/OFF закону.
Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле.
Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.

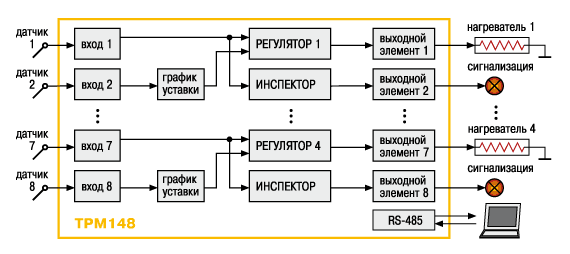

Модификация 5
4 канала регулирования по ПИД или ON/OFF закону.
Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле.
Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.
Модификация 6
2 канала регулирования 3-х позиционными ИМ (задвижками, заслонками, жалюзи и т. д.)
Регулируемая величина может быть вычислена по результатам измерений трех входов.
Имеется вход для подключения датчика положения.
В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне.

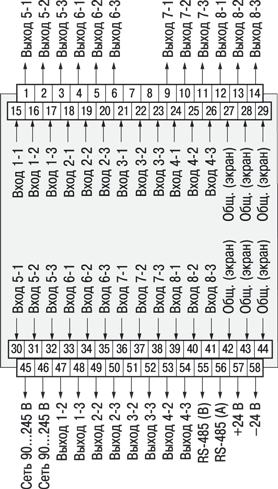

Схемы подключения измерительных датчиков к универсальным входам
Термопреобразователь сопротивления ТСМ/ТСП
Термопара
Датчик с выходным сигналом тока 0(4)...20, 0...5 мА
Датчик с выходным сигналом напряжения 0...50 мВ, 0...1 В
Датчик положения резистивный
Схемы подключения выходных элементов
Выходной элемент типа Р (э/м реле)
Выходной элемент типа К (транзисторная оптопара)
Выходной элемент типа С (симисторная оптопара)
Выходной элемент типа Т (для управления твердотельным реле)
Выходной элемент типа И (ЦАП 4...20 мА)
Выходной элемент типа У (ЦАП 0...10 В)
ЖКХ
Название статьи
Краткое описание
Используемые приборы
Тиристорный регулятор как средство экономии энергии в нагревательных системах
Компания «Энергис» (г. Киров) основана в 1990 году и более 14 лет является дилером компании ОВЕН. За годы работы «Энергис» развился в многопрофильное инжиниринговое предприятие, которое занимается разработкой и внедрением автоматизированных систем управления технологическими процессами различных отраслей промышленности и ЖКХ на базе компонентов автоматизации ОВЕН. Одной из успешных технических разработок фирмы являются тиристорные регуляторы напряжения, которые выпускаются с 1998 года.
Система охлаждения прокатного оборудования на заводе «Северсталь Метиз»
Специалисты компании «ГМТ Сервис» предложили и внедрили с последующим вводом в эксплуатацию АСУ охлаждением оборудования и продукции сталепрокатного цеха на заводе «Северсталь Метиз». Новая система охлаждения с водооборотным циклом является высокопроизводительной, гибкой и, что немаловажно, универсальной, так как может адаптироваться под производство любой продукции, где требуется эффективное охлаждение материала и технологического оборудования. В основу АСУ положены приборы ОВЕН.
Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом
Контакты
Офис
Склад
Наш офис
109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101
Назад
Доставка
Оплата
и
> 0,4
Наш офис
+7 (495) 135-135-5
