Контроллер программируемый Овен СПК110

Name: Контроллер программируемый Овен СПК110
Brand: ОВЕН
SKU: 80699
Price: 64904 RUB
Availability: InStock

Хиты продаж

Контроллер программируемый Овен СПК110 фото

В наличии

К сравнению

64 904.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 80699

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности. Диагональ 7’’, Ethernet, 3×RS-485, 2×RS-232, USB-Host, USB-Device, слот для SD-карт

Категории

Напряжение питания

=12…28 B

Размер экрана

10"

Дополнительные порты

USB-Host, USB-Device, слот для SD-карт

Web-visu

да

Тип интерфейса

ethernet, 3×rs-485, 2×rs-232

В наличии

К сравнению

64 904.00 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Сенсорный панельный контроллер ОВЕН СПК110 – это устройство класса «человеко-машинный интерфейс» со встроенными функциями свободно программируемого контроллера, объединяющее в одном корпусе ПЛК и панель оператора. Модель имеет графический сенсорный экран с диагональю 10,2 дюйма, разрешение 800х480 пикселей, 65536 цветов. Контроллер работает под управлением операционной системы Linux и программируется в среде CODESYS V3.5. Прибор снят с производства с декабря 2018 года.

Назначение контроллера ОВЕН СПК110:

Прибор предназначен для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетики, ЖКХ. Контроллер применяется для автоматизации пищеперерабатывающих и упаковочных аппаратов, климатического и торгового оборудования, котлов, ИТП, насосных групп, малых станков, механизмов .

Расшифровка модификации СПК110:

СПК – сенсорный панельный контроллер.
110 – диагональ экрана 10,2 дюйма.

Ключевые особенности и преимущества:

Объединение функций HMI и ПЛК: экономия пространства в щите управления и стоимости системы.
Графический сенсорный экран: диагональ 10,2 дюйма, разрешение 800х480 пикселей, 65536 цветов.
Встроенный контроллер: свободно программируемый контроллер на базе RISC-процессора 400 МГц.
Операционная система Linux: возможность использования стандартных программных средств для увеличения функциональных возможностей.
Разработка в единой среде CODESYS: создание алгоритмов управления и визуализации в одной среде.
Поддержка архивов: возможность вести архивы на USB-Flash и SD-картах .
Универсальные интерфейсы: два независимых последовательных интерфейса RS-232/RS-485 с программным переключением режимов работы.
Поддержка протоколов: Modbus RTU и ОВЕН.

Технические характеристики СПК110:

Процессор: RISC-процессор, 32 разряда, 400 МГц.
Оперативная память (RAM): 64 МБ.
Flash-память: 128 МБ.
Retain-память: 4 КБ.
Операционная система: Linux.
Среда программирования: CODESYS v3.5.
Диагональ экрана: 10,2 дюйма.
Разрешение экрана: 800х480 пикселей.
Тип сенсора: резистивный.
Количество цветов: 65536.
Яркость: 300 кд/м².
Время работы подсветки: 50000 часов.
Интерфейсы: 2хRS-232/RS-485, USB Host, USB Device, слот для SD-карт, Ethernet.
Напряжение питания: 12…28 В постоянного тока (номинальное 24 В).
Потребляемая мощность: не более 11 Вт.
Степень защиты: IP54 с лицевой стороны, IP20 со стороны задней панели.
Температура эксплуатации: 0…+50 °С.
Габаритные размеры (Ш х В х Г): 277 х 200 х 76 мм.
Средний срок службы: 10 лет.

Комплект поставки:

Контроллер СПК110 – 1 шт., клеммные соединители – в комплекте, паспорт и руководство по эксплуатации – 1 экз.

Примечание:

Прибор снят с производства с декабря 2018 года. В качестве замены рекомендуется использовать обновленную линейку СПК1хх с Ethernet.

Наименование	Значение
	СПК107	СПК110
Аппаратные характеристики
Процессор	ARM Cortex™-A8 Core 600 MHz
Частота, МГц	600
Объем Flash-памяти (eMMC), Мб	4096
Допустимое число циклов перезаписи Flash-памяти, на блок данных	75 000
Оперативная память (DDR3), Мб	512
Память Retain-переменных (MRAM), Кб	64
Часы реального времени (RTC)	Есть, энергонезависимые¹
Звук	Пьезоизлучатель, с возможностью управления из программы
Дисплей
Тип дисплея	TFT LCD
Тип подсветки	LED (светодиодная подсветка)²
Диагональ	7,0 дюймов	10,2 дюймов
Разрешение	800 × 480 пикселей	1024 × 600 пикселей
Размер пикселя (ширина×высота)	0,1926 × 0,1790 мм	0,2775 × 0,2760 мм
Рабочая зона дисплея (ширина×высота)	154,08 × 85,92 мм	222,00 × 132,48 мм
Яркость	300 кд/м²	350 кд/м²
Контрастность	500:1
Угол обзора слева/справа/сверху/снизу	80/80/60/80°	65/65/45/65°
Время наработки на отказ подсветки, не менее	50 000 часов при температуре 25 °C
Интерфейсы
COM-порты	3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей.
Ethernet	1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent)
USB Device	1 × USB 2.0 B - для загрузки проектов⁴ и подключения в режиме Mass Storage Device
USB Host	1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств
SD	1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов
Питание
Тип питающего напряжения	Постоянное
Диапазон питающего напряжения, В	12…28
Номинальное напряжение питания, В	24
Макс. пусковой потребляемый ток, А	14
Макс. потребляемая мощность⁵, Вт	10
Программирование
Версия ОС	Linux
Среда программирования	CODESYS V3.5 SP17 Patch 3
Корпус
Конструктивное исполнение	Для щитового крепления
Тип вентиляции	Естественная вентиляция
Виброустойчивость	В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут
Габаритные размеры (ширина × высота × глубина), мм	(204 × 149 × 37) ± 1	(277 × 200 × 39) ± 1
Установочные размеры (ширина × высота × глубина), мм	191 × 137 × 33	258 × 177 × 33
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны	IP65
- со стороны разъемов	IP20
Общие характеристики
Рабочая температура, °C	0…60
Рабочая влажность, %	10…90 (без конденсации)
Температура хранения, °C	-25…+55
Масса брутто, кг	1.2	1.5
Средний срок службы, лет	12
Среднее время наработки на отказ, часов	50 000
¹Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить). ²Яркость подсветки может быть изменена программно. ³Имеется возможность реализации нестандартных протоколов. ⁴Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet. ⁵При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Другие товары из этой категории

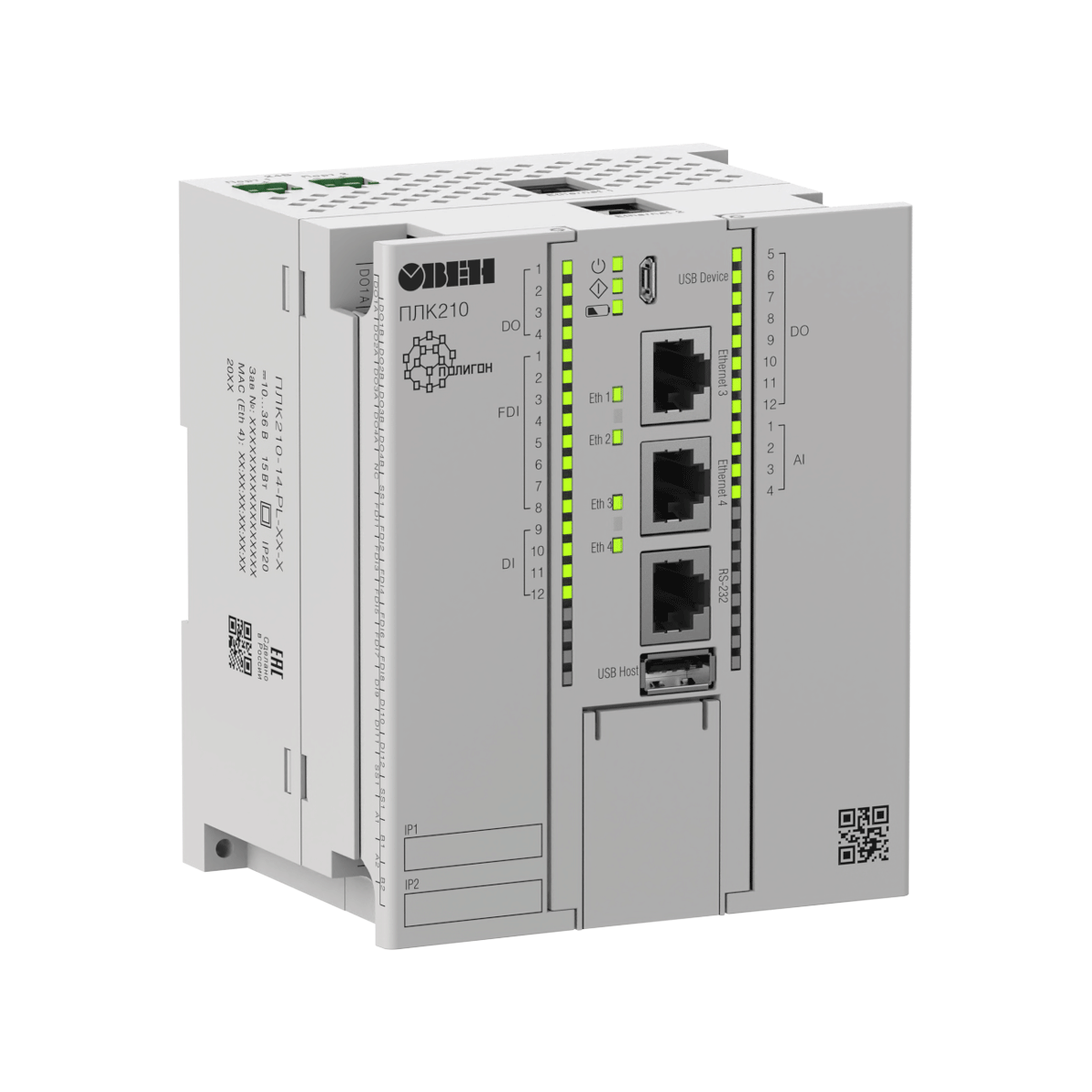

Программируемый логический контроллер INVT IVC1-1410MAT
