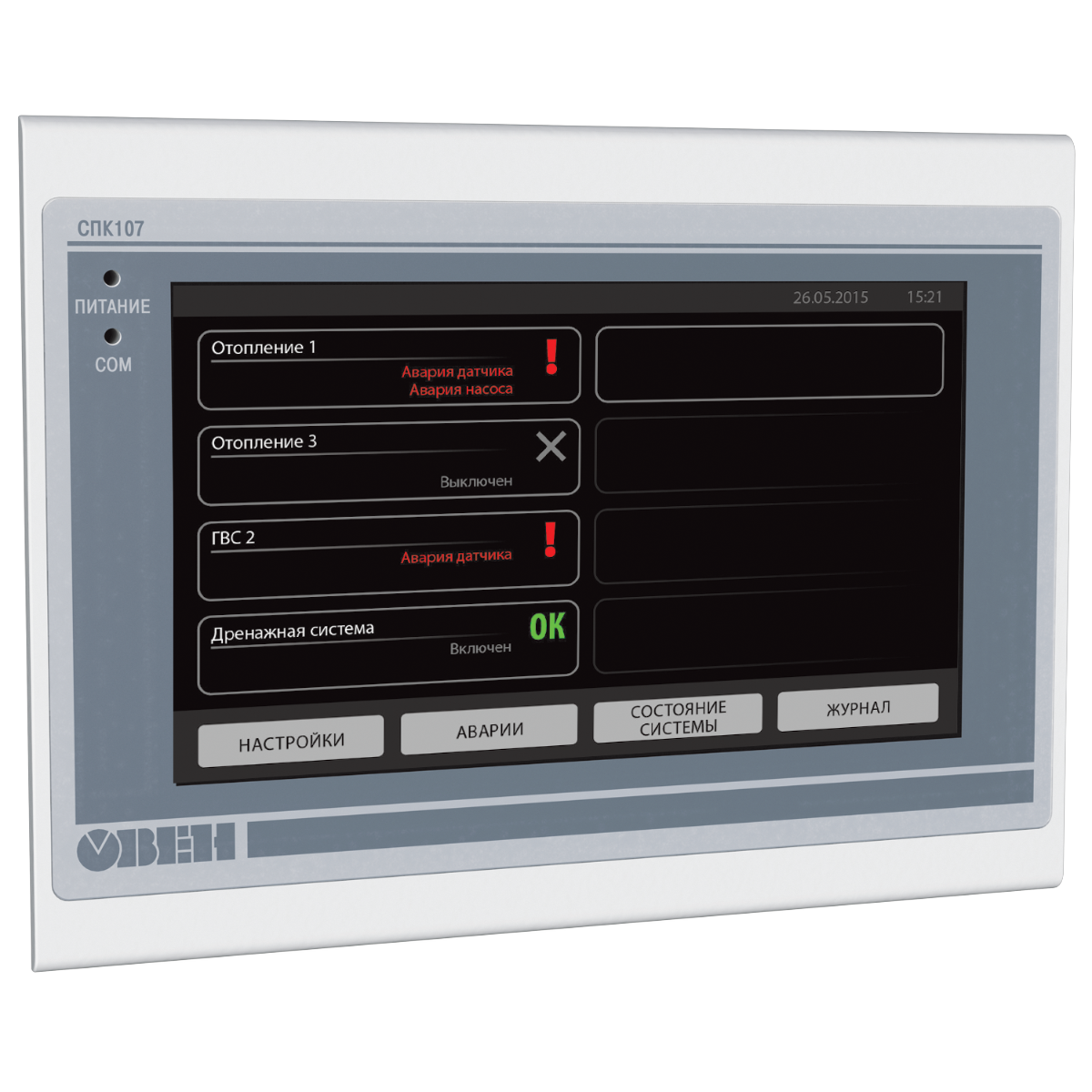

Программируемый контроллер Овен СПК107
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Контроллер СПК107 серии СПК107 от Овен предназначен для локальных систем. Оснащён процессором Samsung 400 MHz S3C2416XH-40 (ARM926EJ), памятью: flash 128 Мб, ОЗУ 64 Мб, retain-памятью 4 Кб, временем цикла 10 мс с интерфейсами RS-485 (2 интерфейса), RS-232, USB Host, USB Device и слотом для SD-карты. Контроллер имеет расширенный температурный диапазон от 0 до +60 °C. Конструкция с креплением щитовой обеспечивает удобство монтажа.
Назначение:
Для локальных систем. Применяется для генераторов, котельных, насосных станций, линий производства, вентиляции, отопления, освещения, канализации, умного дома, конвейера, компрессора, дозирования, фасовки, упаковки, очистки воды, системы безопасности, контроля доступа, теплицы, полива, холодильной установки, печи, зарядки электромобилей, диспетчеризации, телеметрии. Может использоваться в составе систем автоматизации с передачей данных по интерфейсам RS-485 и RS-232.
Преимущества контроллера Овен СПК107:
- процессор Samsung 400 MHz S3C2416XH-40 (ARM926EJ);
- память: flash 128 Мб, ОЗУ 64 Мб;
- время цикла 10 мс;
- интерфейсы RS-485, RS-232, USB Host, USB Device, слот для SD-карты;
- расширенный температурный диапазон от 0 до +60 °C;
- монтаж на щитовой;
- степень защиты IP54;IP20;
- программируется в среде CODESYS v3;
Технические характеристики контроллера Овен СПК107:
- Процессор: Samsung 400 MHz S3C2416XH-40 (ARM926EJ).
- Flash-память: 128 Мб.
- Оперативная память: 64 Мб.
- Retain: 4 Кб.
- Время цикла: 10 мс.
- Напряжение питания: 24 В.
- Потребляемая мощность: 10 Вт.
- RS-485: 2.
- Скорость RS-485: 4800 бит/с;9600 бит/с;14400 бит/с;19200 бит/с;28800 бит/с;38400 бит/с;57600 бит/с;115200 бит/с.
- RS-232: 2.
- USB Device: 1.
- USB Host: 1.
- Слот для SD-карты: 1.
- Дисплей: Есть.
- Диагональ дисплея: 7 дюймов.
- Программное обеспечение: CODESYS v3.
- Степень защиты корпуса: IP54;IP20.
- Тип монтажа: Щитовой.
- Диапазон рабочих температур: 0 до +60 °C.
- Относительная влажность воздуха: 10-95 %.
- Габаритные размеры: 204 мм × 149 мм × 37 мм мм.
- Масса: 1,2 кг.
- Средняя наработка на отказ: 50 000 ч.
- Средний срок службы: 12 лет.
Программирование:
Программируется в среде CODESYS v3. Языки программирования стандарта IEC 61131-3 (ST, LD, FBD, SFC, IL). Проект загружается через интерфейсы Ethernet.
Комплект поставки:
В комплект поставки входят Контроллер СПК107, паспорт изделия, руководство по эксплуатации, упаковка и лицензия на среду разработки.
Гарантийные обязательства:
Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Средний срок службы: 12 лет. Средняя наработка на отказ: 50 000 ч.
Технические характеристики
Системные характеристики
Центральный процессор Samsung 400 MHz S3C2416XH-40 (ARM926EJ)Дисплей
Диагональ экрана 7 дюймовИнтерфейсы
Интерфейсы связи- RS-232
- RS-485
- SD
- USB Device
- USB Host
Накопители
USB-Host ЕстьПитание
Напряжение питания 24 ВПрограммное обеспечение
Программное обеспечение CODESYS v3 Операционная система LinuxОбщее
Назначение Для локальных систем Высота 149 мм Ширина 204 мм Глубина 37 мм Страна производства Россия Объем Retain-памяти (тип памяти) 4 Кб USB Device Есть Потребляемая мощность (max) 10 ВтРазмеры
Габаритные и установочные размеры СПК107
 |
 |
| Габаритные размеры СПК107 | Дополнительные установочные размеры СПК107 |
 |
 |
| Установочные размеры СПК107 | Размеры крепежа СПК107 |
Габаритные и установочные размеры СПК110
 |
 |
| Габаритные размеры СПК110 | Дополнительные установочные размеры СПК110 |
 |
 |
| Установочные размеры СПК110 | Размеры крепежа СПК110 |
Схемы и чертежи
Функциональная схема СПК1хх
Все модификации и цены
Документация и ПО
Руководство по эксплуатации СПК1xx
Руководство по эксплуатации (краткое) СПК107
Руководство по эксплуатации (краткое) СПК110
Описание экранного конфигуратора
Функциональные возможности контроллеров ОВЕН
Инструкция по замене логотипов
Сертификаты
Декларация о соответствии на СПК1хх
Сертификат промышленной безопасности на СПК
Свидетельство о типовом одобрении на панели (СМИ1, СМИ2, СП2хх, ИП320, СПК1хх, СП3хх)
Подключение
Назначение контактов соединителя USB host
 |
номер контакта |
наименование сигналов |
|
1 |
+5 B |
|
|
2 |
Data- |
|
|
3 |
Data+ |
|
|
4 |
GND |
Назначение контактов соединителя USB device
 |
номер контакта |
наименование сигналов |
|
1 |
+5 B |
|
|
2 |
Data- |
|
|
3 |
Data+ |
|
|
4 |
GND |
Назначение контактов соединителя порта COM1/COM2 (DB9M)
|
|
номер контакта |
наименование сигнала |
|
1 |
RS485 A |
|
|
2 |
RXD |
|
|
3 |
TXD |
|
|
4 |
- |
|
|
5 |
GND |
|
|
6 |
RS485 B |
|
|
7 |
- |
|
|
8 |
- |
|
|
9 |
- |
Назначение контактов соединителя питания
 |
номер контакта |
наименование сигнала |
|
1 |
+24B |
|
|
2 |
GND |
|
|
3 |
Функциональное заземление |
