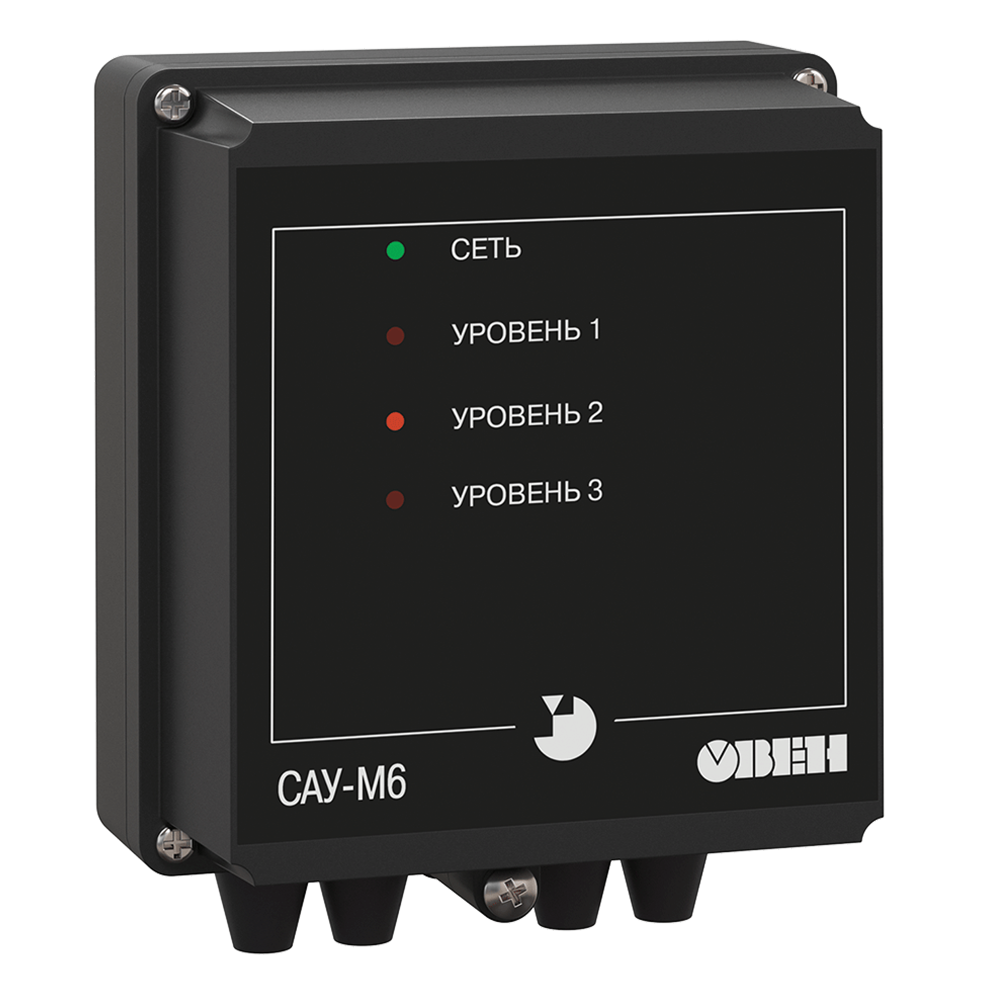

Сигнализатор уровня жидкости Овен САУ-М6

Сигнализатор уровня жидкости трёхканальный Овен САУ‑М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости в резервуарах, накопительных ёмкостях, отстойниках и других ёмкостях при условии достаточной электропроводности рабочей среды. Прибор обеспечивает три независимых канала контроля уровня с помощью кондуктометрических или поплавковых датчиков, управляет тремя встроенными реле, срабатывающими при затоплении или осушении соответствующего датчика. Модель выпускается в корпусе настенного крепления типа Н с габаритами 105×130×60 мм. Устройство работает с различными по электропроводности жидкостями: от дистиллированной и водопроводной воды до молока, пищевых продуктов, слабокислотных и щелочных сред. САУ‑М6 является функциональным аналогом приборов ESP‑50 и РОС 301.

Назначение:

Прибор применяется в системах автоматического контроля и регулирования уровня жидкости в различных резервуарах, накопительных ёмкостях, отстойниках и т. п. Устройство обеспечивает контроль трёх независимых уровней, управление тремя исполнительными механизмами (насосами, клапанами, сигнализацией) через встроенные реле. Принцип действия основан на использовании токопроводящих свойств жидкости: при контакте жидкости с соответствующими электродами датчика уровня на вход прибора поступают электрические сигналы, которые обрабатываются по заданному алгоритму и формируют команды управления выходными реле.

Преимущества:

• Три независимых канала контроля уровня жидкости в резервуаре обеспечивают гибкость применения и позволяют контролировать три различных точки уровня.
• Возможность инверсии режима работы любого канала (реле включается при затоплении или при осушении датчика) позволяет адаптировать прибор под различные технологические задачи.
• Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением 10 В, 50 Гц продлевает срок службы датчиков.
• Работа с жидкостями различной электропроводности (от очищенной воды до кислот и щелочей) достигается ступенчатой регулировкой чувствительности каждого канала с помощью коммутаторов на плате прибора.
• Наличие трёх выходных реле с коммутационной способностью (параметры уточняются в документации) обеспечивает прямое управление исполнительными механизмами без дополнительных пускателей.
• Светодиодная индикация состояния каждого канала («УРОВЕНЬ») и наличия питания («СЕТЬ») для удобства визуального контроля.
• Компактный настенный корпус с кронштейном из комплекта поставки и степенью защиты IP44 допускает установку в помещениях с повышенной влажностью.
• Простая настройка чувствительности и режимов работы перемычками на коммутаторах, доступных на плате прибора, не требует специального программного обеспечения.
• Широкий диапазон рабочих температур от +1 до +50 °С и устойчивость к внешним воздействиям (относительная влажность до 80% при +35 °С) гарантируют стабильную работу в промышленных условиях.
• Наличие разрешения на применение знака соответствия системы добровольной сертификации в области экологической и промышленной безопасности «ЭКОПРОМБЕЗОПАСНОСТЬ» подтверждает соответствие требованиям промышленной безопасности.

Технические характеристики сигнализатора уровня жидкости Овен САУ‑М6:

• Тип прибора: сигнализатор уровня (трёхканальный).
• Количество каналов контроля уровня: 3.
• Типы подключаемых датчиков: кондуктометрические, поплавковые.
• Напряжение питания: 220 В ±10 %, частота 50 Гц.
• Потребляемая мощность: не более 6 ВА.
• Напряжение питания датчиков уровня: не более 10 В при 50 Гц (защита от осаждения солей).
• Количество встроенных выходных реле: 3.
• Максимальный ток нагрузки на контактах реле: по запросу (технические характеристики уточняются в документации, рекомендуется уточнять для конкретной модификации).
• Диапазон настройки чувствительности (сопротивление датчика, погруженного в жидкость): <1 кОм, <10 кОм, <100 кОм, <500 кОм (настраивается перемычками на коммутаторах).
• Режимы работы выходных реле: включение при затоплении датчика / включение при осушении датчика (настраивается для каждого канала).
• Степень защиты корпуса (исполнение Н): IP44.
• Габаритные размеры (исполнение Н): 105 × 130 × 60 мм.
• Масса прибора: не более 0,7 кг.
• Климатическое исполнение: УХЛ4 по ГОСТ 15150‑69.
• Температура окружающего воздуха: от +1 до +50 °С.
• Относительная влажность: не более 80 % при +35 °С (без конденсации).
• Атмосферное давление: от 84 до 106,7 кПа.
• Средний срок службы: 8 лет.
• Код ОКПД2: 26.51.52.120.
• Код ТН ВЭД ЕАЭС: 9026102900.

Особенности монтажа и подключения:

• Монтаж прибора в настенном исполнении выполняется на кронштейн, который крепится к поверхности тремя винтами М4×20 (винты не входят в комплект). Прибор закрепляется на кронштейне с помощью винта из комплекта поставки.
• Подключение внешних связей выполняется к винтовым клеммникам при снятой крышке. Используются медные многожильные кабели с сечением жил не более 1 мм² (рекомендуется до 1,5 мм²); концы жил необходимо зачистить и залудить или обжать наконечниками.
• Линии связи «прибор – датчики» следует прокладывать отдельно от силовых кабелей, для защиты от помех рекомендуется экранирование с подключением экрана к функциональному заземлению.
• Для защиты входов от статического электричества перед подключением жилы линий связи на 1–2 секунды соединяют с винтом функционального заземления щита.
• Настройка прибора заключается в установке чувствительности входных компараторов (перемычками на коммутаторах Х2, Х3, Х4 для каждого канала) и выборе режима работы выходных реле (перемычками на Х5, Х6, Х7). Переключения выполняются только при отключенном питании.
• При использовании кондуктометрических датчиков необходимо обеспечить постоянный контакт общего электрода с жидкостью во всём диапазоне контроля. Для металлических резервуаров в качестве общего электрода можно использовать корпус резервуара.
• Техническое обслуживание проводится не реже одного раза в 6 месяцев, включает проверку крепления, винтовых соединений, очистку клеммника и осмотр электродов датчиков (при необходимости очистка от отложений).
• Эксплуатация прибора с повреждениями и неисправностями запрещается. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел.

Комплект поставки:

В комплект поставки входят прибор САУ‑М6 в соответствующем исполнении, паспорт с гарантийным талоном, руководство по эксплуатации и комплект крепежных элементов для монтажа кронштейна.
