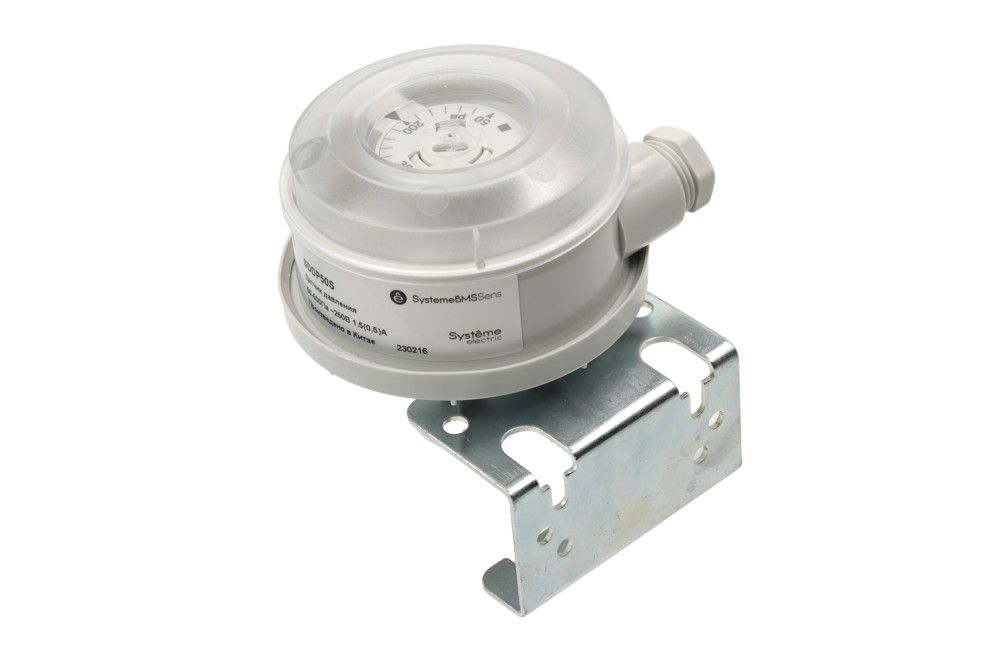

Реле давления Systeme Electric SDDP50S

Реле дифференциального давления Systeme Electric SDDP50S представляет собой устройство серии SystemeBMSSens, предназначенное для измерения перепада давления или избыточного давления неагрессивных газов в воздуховодах систем вентиляции. Конструктивно реле имеет две камеры, каждая со своим соединением, разделённые мембраной, перемещение которой вызывает переключение выходного контакта. На передней панели вынесена ручка для установки порогового значения перепада давления. При изменении измеряемого перепада давления относительно уставки происходит переключение контактов выходного сигнала. Устройство рассчитано на применение в коммерческих и производственных зонах без воздействия опасных и вредных производственных факторов.

Назначение:

Реле SDDP50S применяется в системах вентиляции и кондиционирования для контроля загрязнения фильтров, контроля работы вентиляторов и управления воздушными потоками. Оно используется для сигнализации о необходимости замены фильтра, а также для автоматического управления работой вентиляционного оборудования. Выходной переключающий контакт позволяет подключать реле к цепям управления, сигнализации или контроллерам автоматизации.

Преимущества реле дифференциального давления Systeme Electric SDDP50S:

• диапазон дифференциального давления от 50 до 500 Па, соответствующий диапазону 50 в условном обозначении модели;
• переключающий выходной контакт (FormC, SPDT) для управления внешними цепями;
• максимальное дифференциальное давление 5 кПа, обеспечивающее устойчивость к перегрузкам;
• максимальное напряжение переключения 250 В переменного тока;
• максимальный ток переключения 1,5 А для резистивной нагрузки и 0,5 А для индуктивной нагрузки;
• прочная конструкция с двумя камерами, разделёнными мембраной, и двумя штуцерами для подключения трубок отбора давления;
• степень защиты корпуса IP54;
• широкий диапазон рабочих температур от -15 до +60 °C (для диапазона калибровки температурной компенсации перепада давления);
• срок службы 10 лет.

Технические характеристики реле дифференциального давления Systeme Electric SDDP50S:

• Серия: SystemeBMSSens, тип SDDP.
• Диапазон дифференциального давления: от 50 до 500 Па.
• Максимальное дифференциальное давление: 5 кПа.
• Рабочая температура: от -15 до +60 °C.
• Выходной сигнал: переключающий контакт (FormC, SPDT).
• Макс. напряжение, В пер. тока: 250.
• Макс. ток, А: 1,5 (резистивная нагрузка); 0,5 (индуктивная нагрузка).
• Степень защиты корпуса: IP54.
• Размеры: ø81 × 53 мм.
• Масса: 100 г.
• Срок службы: 10 лет.

Комплект поставки:

В комплект поставки входит реле (1 шт.), трубка (ø6,2 мм длиной 2,0 м), штуцеры (2 шт.), шурупы (4 шт.) для крепления штуцеров в заводской упаковке и руководство по эксплуатации.
