Реле перепада давления Овен РД55 РД55-ДД0,35-1,65-2

Name: Реле перепада давления Овен РД55 РД55-ДД0,35-1,65-2
Brand: ОВЕН
Price: 3538 RUB
Availability: InStock

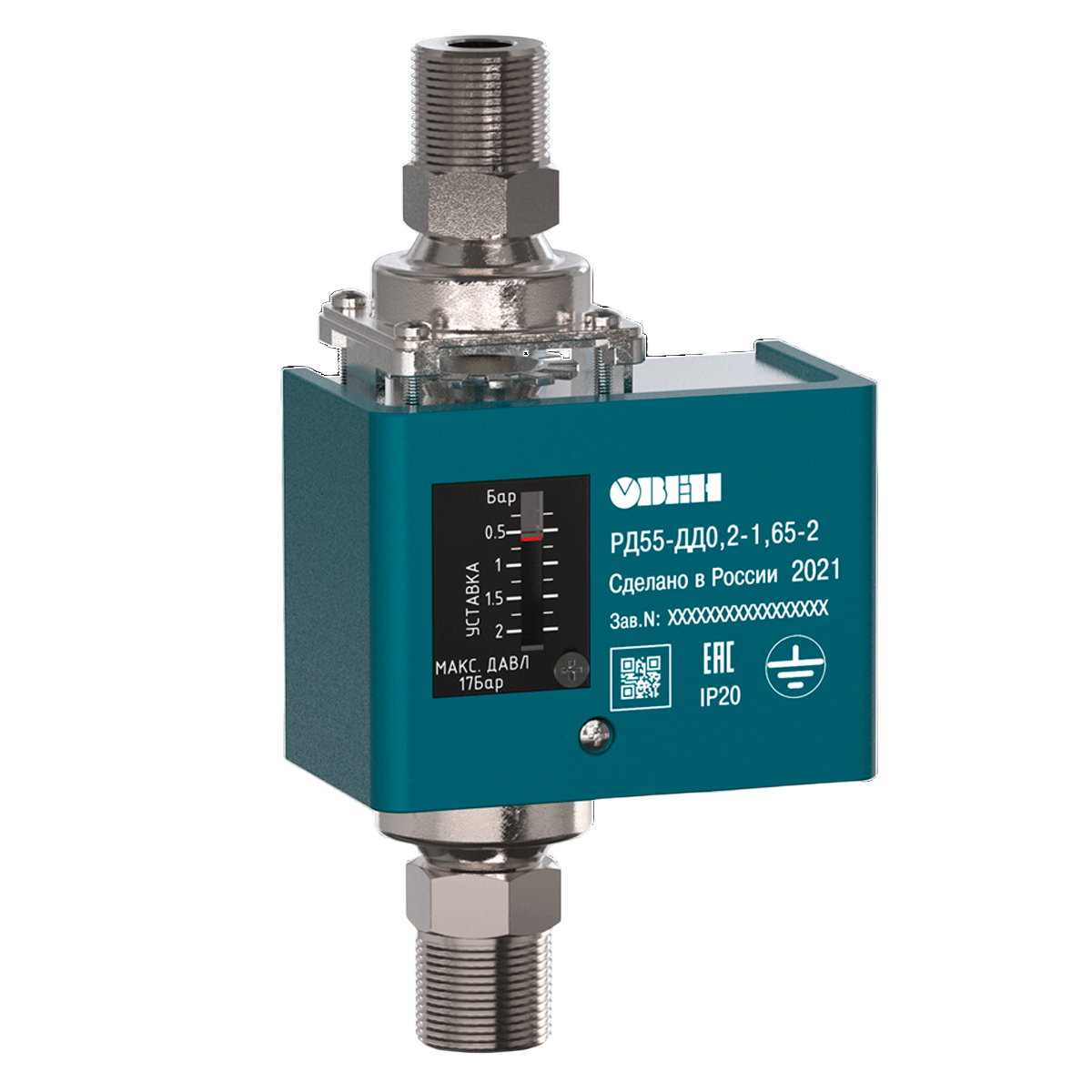

Реле перепада давления Овен РД55 РД55-ДД0,35-1,65-2 фото

В наличии

К сравнению

3 538.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул

РД55-ДД предназначено для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах

Категории

В наличии

К сравнению

3 538.00 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Реле перепада давления Овен РД55 РД55-ДД0,35-1,65-2 предназначено для контроля разницы давлений в гидравлических и тепловых системах. Прибор автоматически управляет оборудованием при достижении заданных параметров перепада (0,35–1,65 бар). Подходит для систем с жидкими средами.

Назначение:

Реле перепада давления Овен РД55 РД55-ДД0,35-1,65-2 используется для защиты и управления оборудованием в системах водоснабжения, отопления и технологических процессах. Применяется в насосных станциях, фильтрах, теплообменниках и котельных установках.

Особенности и преимущества:

Диапазон измерений: перепад давления от 0,35 до 1,65 бар.
Компактные размеры: 80×132×49,5 мм.
Универсальность: совместимость с оборудованием водоподготовки и теплоснабжения.

Технические характеристики прибора Овен РД55 РД55-ДД0,35-1,65-2:

Диапазон перепада давления: 0,35–1,65 бар.
Габаритные размеры: 80×132×49,5 мм.
Масса: 0,4 кг.

Комплект поставки Овен РД55 РД55-ДД0,35-1,65-2:

Реле перепада давления, паспорт изделия, упаковка.

Общие характеристики
Серия	РД55
Исполнение	Общепромышленные
Тип давления	Дифференциальное (ДД)
Тип сигнала	Сухой контакт
ВПИ, МПа	1,65 МПа
Рабочее атмосферное давление	84-106,7 кПа
Предельно допускаемое рабочее избыточное давление	1,65 МПа
Односторонняя перегрузка со стороны плюсовой камеры	1,65 МПа
Среда измерения	Вода, Газ
Применение	Водоподготовка, Котельные, Насосы, Тепловые пункты, Теплообменники, Фильтры
Назначение	Жилищно-коммунальное хозяйство, Защита насосов от сухого хода, Контроль загрязнения фильтров, Контроль перепада давления, Металлургическая промышленность, Сигнализация и блокировка, Химическая промышленность, Энергетика
Дисплей	Нет
Рабочая температура измеряемой среды	От -40 до +120 C
Рабочая температура окружающего воздуха	От -25 до +65 C
Перегрузочная способность (min)	133% от ВПИ
Предельное давление перегрузки (min)	133% от ВПИ
Устойчивость к механическим воздействиям	Группа исполнения V2 по ГОСТ Р 52931
Степень защиты корпуса	IP20
Wi-Fi	Нет
Время наработки на отказ (max)	87 000 ч.
Штуцер для подключения давления	G1/2, G1/4
Высота	132 мм
Ширина	80 мм
Глубина	49,5 мм
Вес	0,4 кг
Вес в упаковке	0,45 кг
Срок службы	10 лет
Страна производства	Россия
Дискретные выходы
Количество (дискретные выходы)	1
Тип (дискретные выходы)	Перекидной контакт SPDT
Максимальное коммутируемое напряжение для переменного тока, не более (дискретные выходы)	250 В
Максимальное коммутируемое напряжение для постоянного тока, не более (дискретные выходы)	24 В
Максимальный коммутируемый ток (cos =1) для напряжения переменного тока, не более (дискретные выходы)	10 А
Максимальный коммутируемый ток (cos =1) для напряжения постоянного тока, не более (дискретные выходы)	10 А
Диапазон задаваемой уставки перепада давления	50-350 кПа
Дифференциал (Рдиф.)	50 кПа
Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В)	8 А
Максимальное переменное напряжение коммутации (Uпер)	250 В
Максимальный переменный ток коммутации (Uпер = 250 В)	8 А
Погрешность срабатывания реле	±15%, но не менее ±10 Па
Управляющий выход	Однополюсный перекидной контакт SPDT
Подключение сигнальных проводов	К винтовым клеммам прибора
Подключение штуцера Р1	Область повышенного давления
Подключение штуцера Р2	Область пониженного давления
Диаметр подключаемого трехжильного кабеля	3-8 мм
Расположение оси крепежного отверстия прибора	Вертикально, штуцерами вниз
Максимальный ток на контактной группе (Напряжение переменного тока 125 VAC, неиндуктивная нагрузка)	20 А
Максимальный ток на контактной группе (Напряжение переменного тока 125 VAC, полная нагрузка)	15 А
Максимальный ток на контактной группе (Напряжение переменного тока 125 VAC, пусковой ток)	72 А
Максимальный ток на контактной группе (Напряжение переменного тока 250 VAC, неиндуктивная нагрузка)	10 А
Максимальный ток на контактной группе (Напряжение переменного тока 250 VAC, полная нагрузка)	8 А
Максимальный ток на контактной группе (Напряжение переменного тока 250 VAC, пусковой ток)	72 А
Максимальный ток на контактной группе (Напряжение постоянного тока 24 VDC, неиндуктивная нагрузка)	10 А
Максимальный ток на контактной группе (Напряжение постоянного тока 24 VDC, полная нагрузка)	8 А
Максимальный ток на контактной группе (Напряжение постоянного тока 24 VDC, пусковой ток)	64 А
Материал сильфона	Никелированная латунь
Материал штуцера	Никелированная латунь
Материал крышки	Пластик
Материал шкалы	Алюминий
Материал кронштейна	Анодированная сталь
Диапазон задаваемой уставки избыточного давления (Руст.)	От 50 до 350 кПа
Максимальное рабочее давление	1,65 МПа
