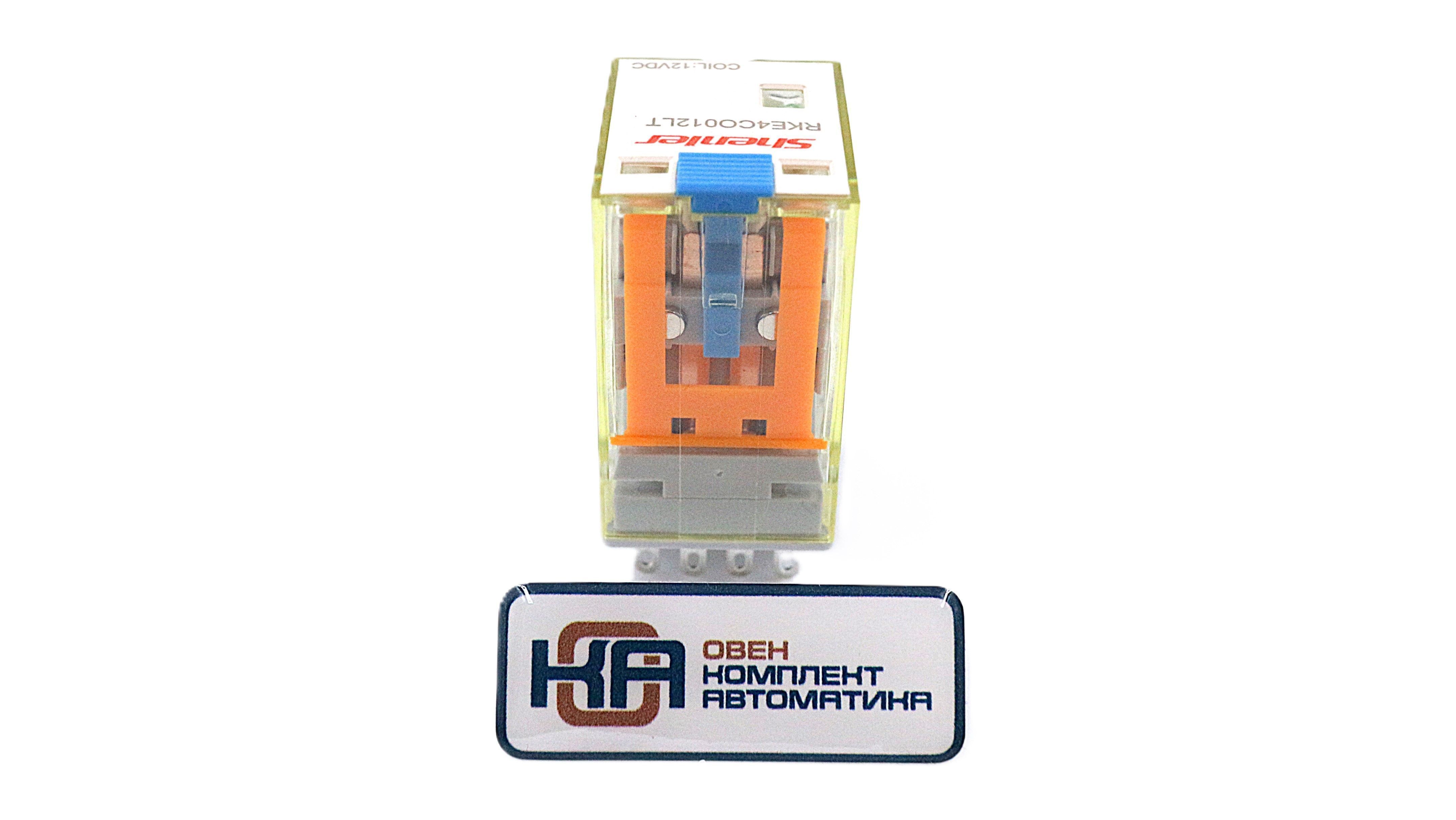

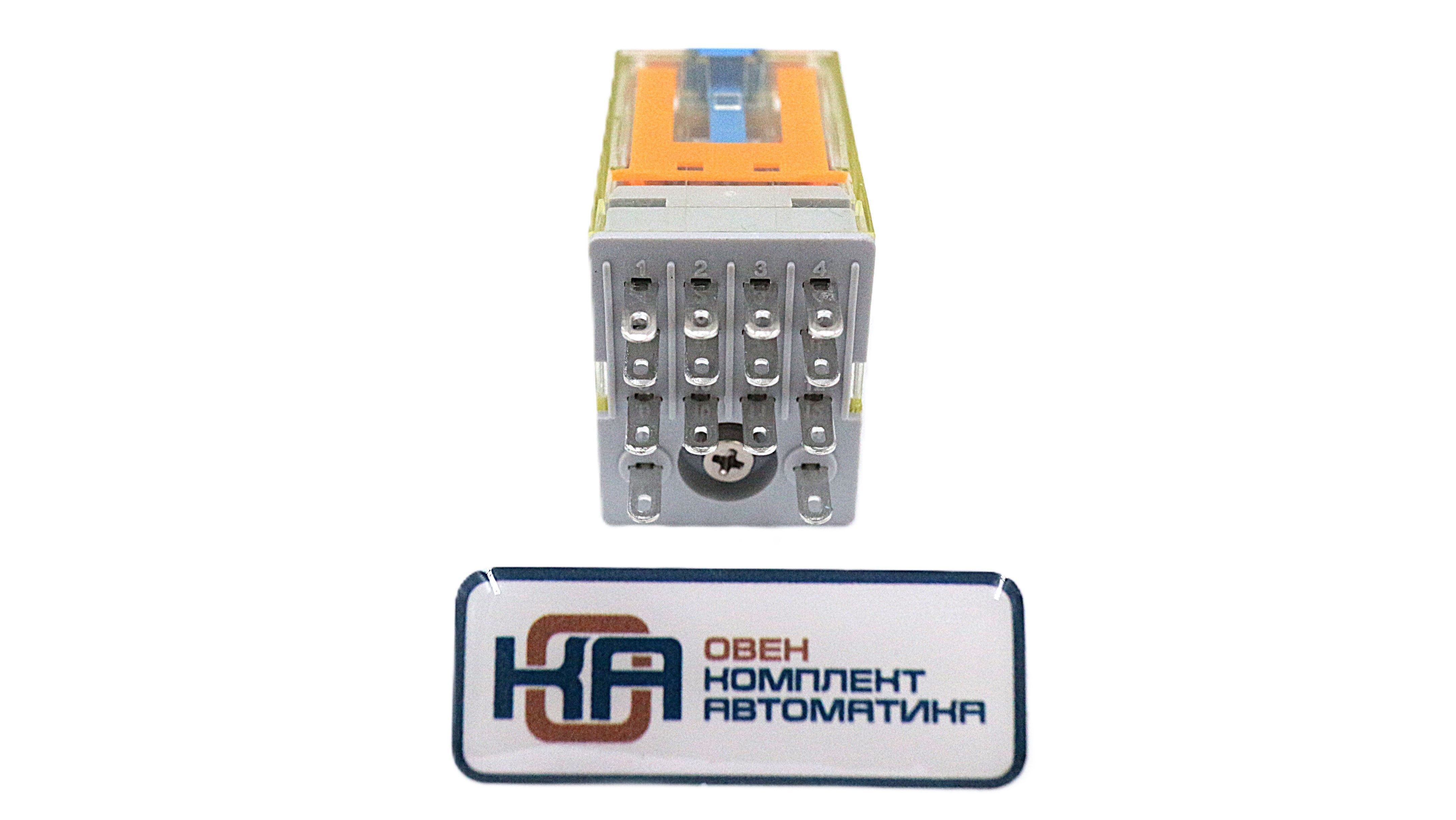

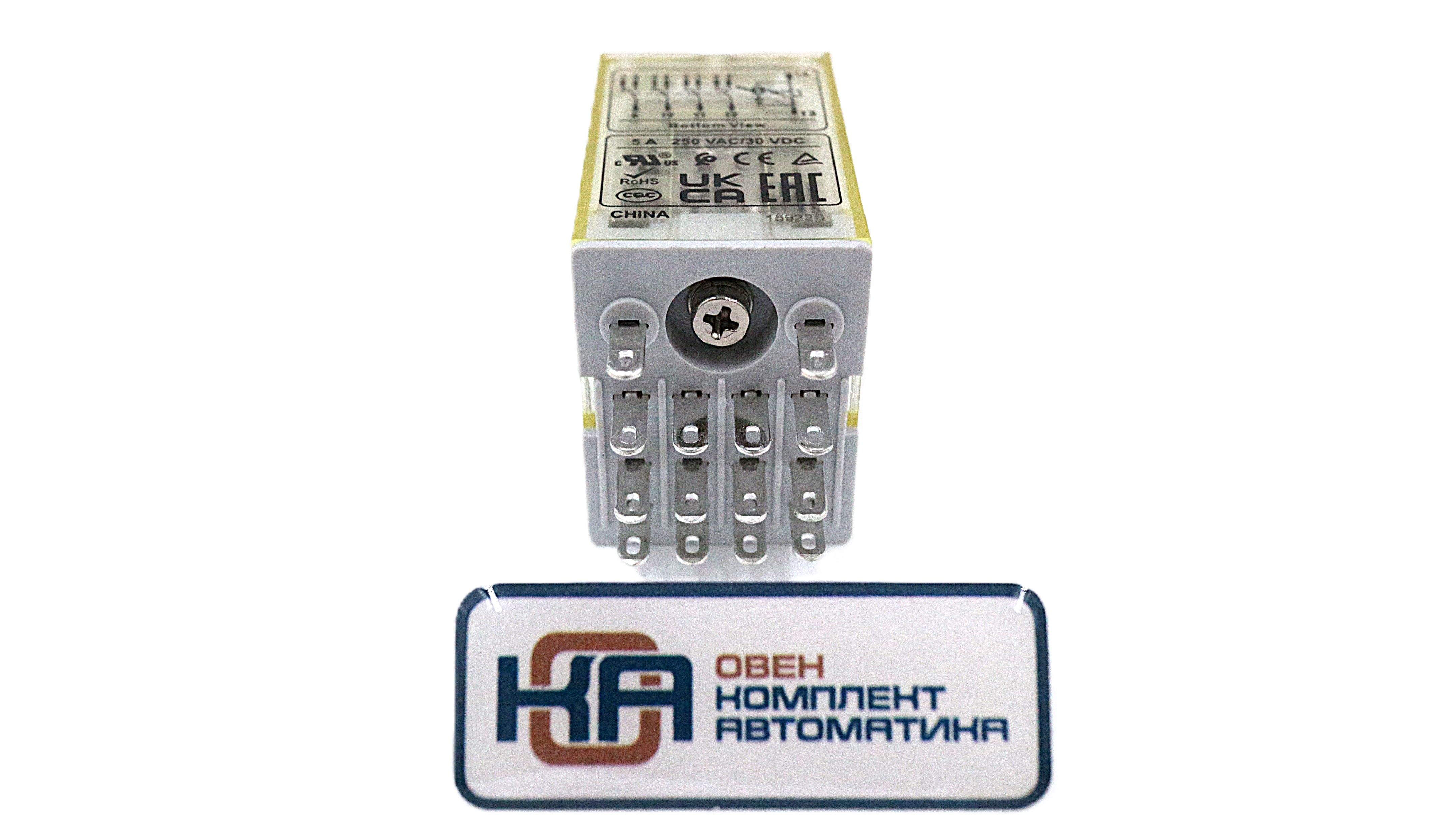

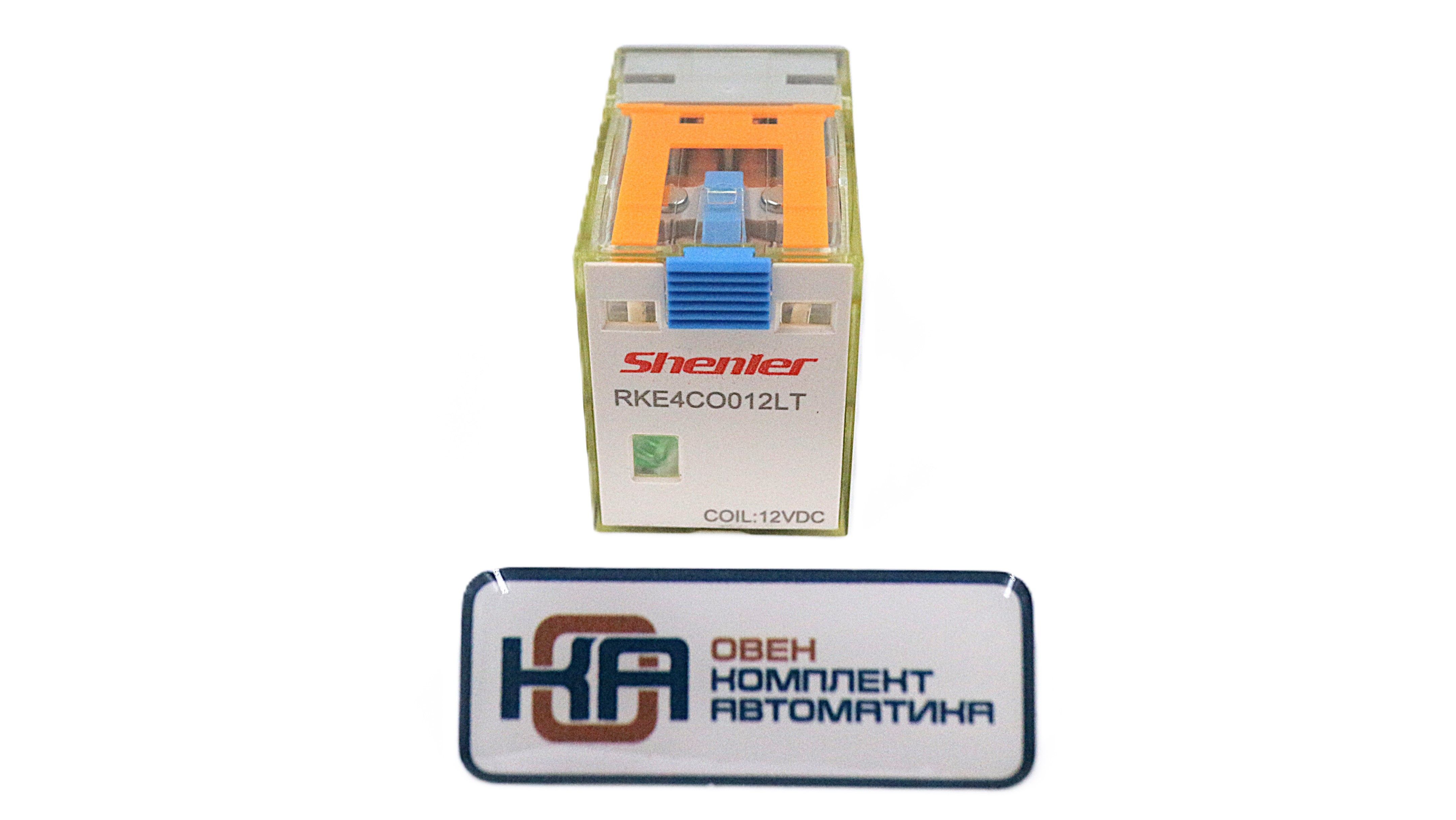

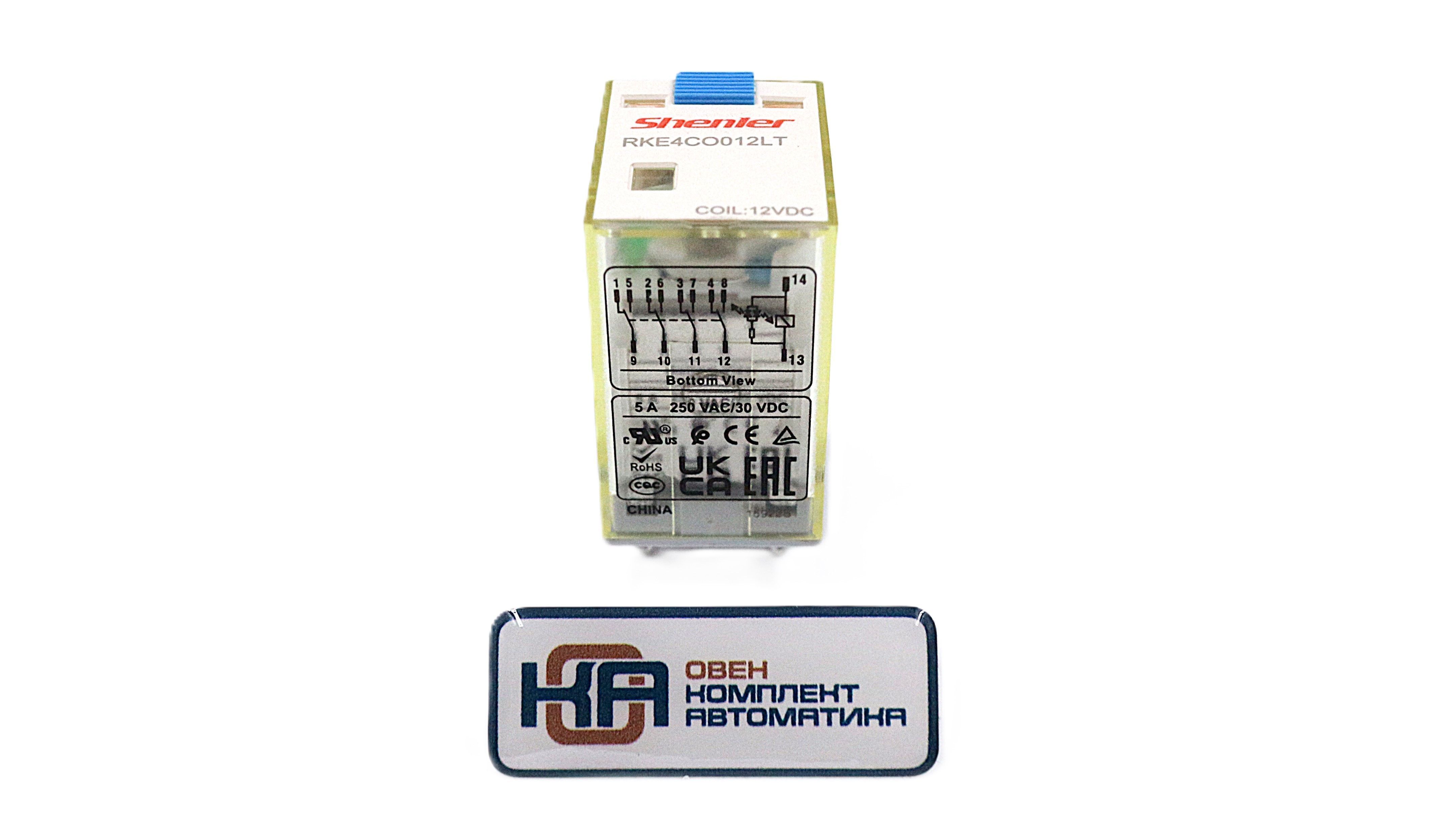

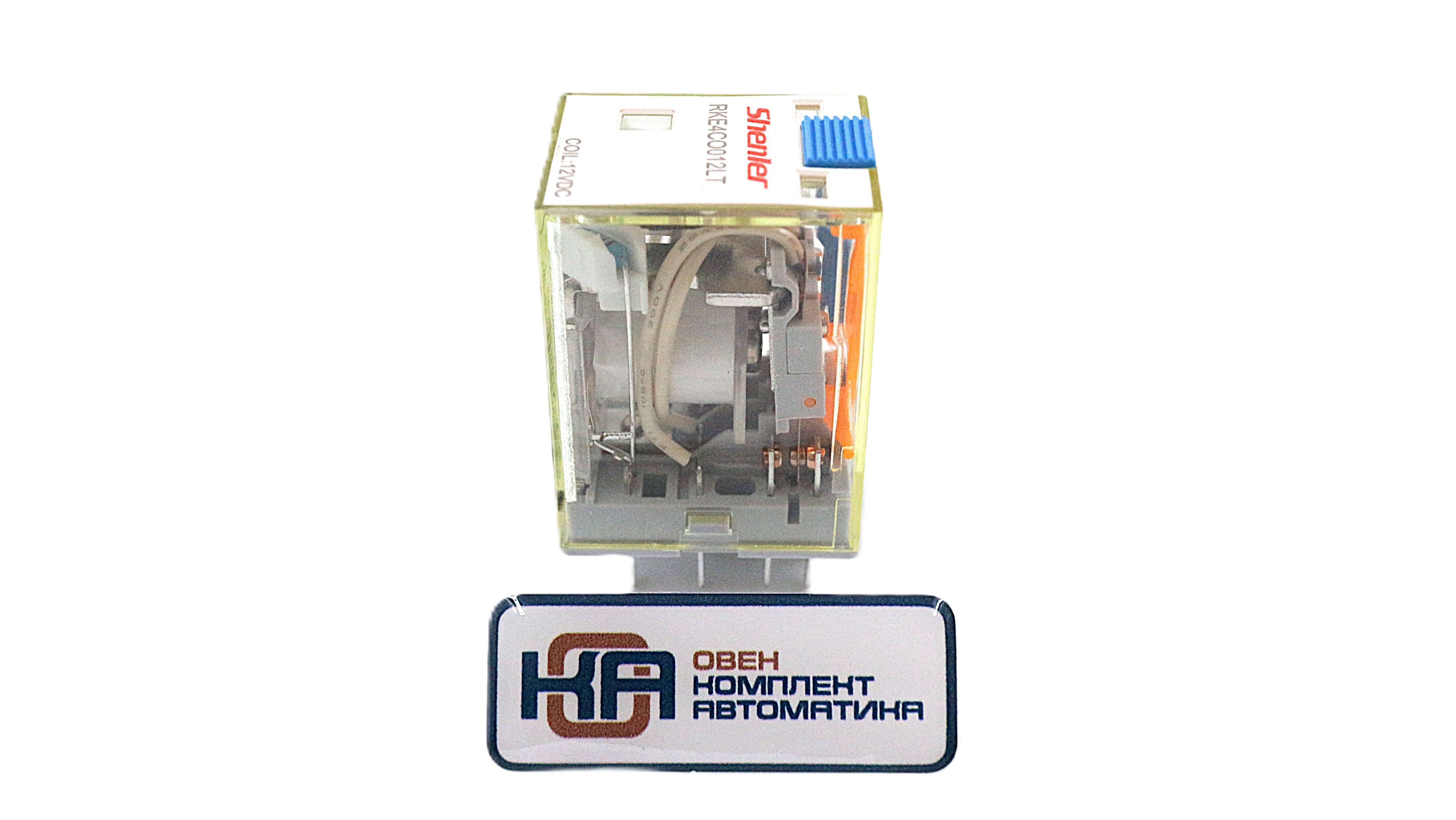

Промежуточное реле Shenler RKE4CO012LT 4CO 5A 12VDC
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Промежуточное реле Shenler RKE4CO012LT 4CO 5A 12VDC - миниатюрный размер, высокая чувствительность. Реле имеет широкий диапазон вариантов и доступных опций. 4-х контактный с нагрузкой 5 А, постоянный ток с напряжением управления 12VDC.
Промежуточное реле Shenler RKE4CO012LT, 4CO, 5A(250VAC/30VDC), 12VDC, мех. индикация, тест-кнопка с блокировкой, LED.
Промежуточное реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.
Области применения
Промежуточное реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Основные условия эксплуатации промежуточного реле
- Температурный диапазон -55~+70 °C.
- Влажность 35%~85%RH.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Промежуточное реле компании Shenler отличается продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
Информация для заказа
Тип контактов
- 2,4 (С: переключаемые контакты)
Напряжение катушки
- 006~220: 6~220VDC
- 506~880: 6~380VAC
Вид монтажа
- O: втычное
Опции
- LT: Светодиод + тест-кнопка
- LTD: Светодиод + тест-кнопка + защитный гасящий диод (А1-/А2+)
- LTD1: Светодиод + тест-кнопка + защитный гасящий диод (А1+/А2-)
- A: Позолоченные контакты (выбранная опция + А, т.е. LTA, LTDA)
Характеристики
- Миниатюрный размер, высокая чувствительность
- 2 полюса 7А; 4 полюса 5А
- Имеет встроенный светодиод
- Имеет блокируемую тест-кнопку и механический индикатор
- Цветовая маркировка тест-кнопки по типу катушки (AC - красная / DC - синяя)
Технические характеристики
| Контакты | Тип контактной группы | 2C | 4C | |
| Номинальный ток / номинальное напряжение | Резистивная нагрузка | 7A/250VAC, 30VDC | 5A/250VAC, 30VDC | |
| Индуктивная нагрузка | 1/6HP, 240VAC | |||
| Макс. коммутируемая мощность | 1750VA, 210W | 1250VA, 150W | ||
| Мин. коммутируемая мощность | 170mW (17V/10mA) | |||
| Сопротивление контакта | ≤50мΩ | |||
| Материал контакта | AgSnO2 | |||
| Электрическая прочность (110% номинального напряжения, 55°C) | ≥20 х 104 (1800 цикл/час) | |||
| Электрическая прочность (при норм. температуре) | ≥40 х 104 (1800 цикл/час) | |||
| Механическая прочность | ≥2000 х 104 (18000 цикл/час) | |||
| Напряжение втягивания (при 23°С) | DC: ≤75% (номинального напряжения), AC: ≤80% 50/60Гц (номинального напряжения) | |||
| Напряжение опускания (при 23°С) | DC: ≥10% от номинального напряжения, AC: ≥30% 50/60Гц (номинального напряжения) | |||
| Максимально напряжение (при 23°С) | 110% (номинального напряжения) | |||
| Сопротивление изоляции | ≥500МΩ (500VDC) | |||
| Рабочая мощность катушки | DC (W) | приблизительно ~0.9 | ||
| AC (VA) | приблизительно ~1.2 | |||
| Время срабатывания (при номинальном напряжении) | ≤20 мс | |||
| Время разъединения (при номинальном напряжении) | ≤20 мс | |||
| Напряжение пробоя | Между открытыми контактами | 1000VAC/1 мин (ток утечки 1 mA) | ||
| Между полюсами | 2000VAC/1 мин (ток утечки 1 mA) | |||
| Между контактом и катушкой | 2000VAC/1 мин (ток утечки 1 mA) | |||
| Степень защиты корпуса | IP50 | |||
| Температура окружающей среды | -55~+70 °C | |||
| Влажность | 35%~85% относительной влажности | |||
| Атмосферное давление | 86~106KPa | |||
| Ударопрочность | 10G (ударный импульс полуволны: 11 мс) | |||
| Виброустойчивость | 10~55Гц двойная амплитуда: 1.0 мм | |||
| Способ монтажа | Для монтажа в колодках | |||
| Вес | 35г | |||
| Тип используемой розетки | SYF08A-E | SYF14A-E | ||
Технические характеристики катушки (23°C)
| Код катушки | 006 | 012 | 024 | 036 | 048 | 110 | 220 | ||
| Номинальное напряжение, VDC | 6 | 12 | 24 | 36 | 48 | 110 | 220 | ||
| Сопротивление катушки, Ω | 40 | 180 | 640 | 1500 | 2600 | 13000 | 42000 | ||
| Код катушки | 506 | 512 | 524 | 536 | 548 | 615 | 730 | 740 | 880 |
| Номинальное напряжение, VAC | 6 | 12 | 24 | 36 | 48 | 115 | 230 | 240 | 380 |
| Сопротивление катушки, Ω | 11.5 | 40 | 180 | 370 | 640 | 4430 | 16500 | 18790 | 42000 |
| Примечание: при напряжении катушки ≤110В сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥110В сопротивление измеряется с допуском ±15%Ω | |||||||||
Условия эксплуатации
- Температурный диапазон -55~+70 °C.
- Влажность 35%~85%RH.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Промежуточное реле компании Shenler отличается продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
