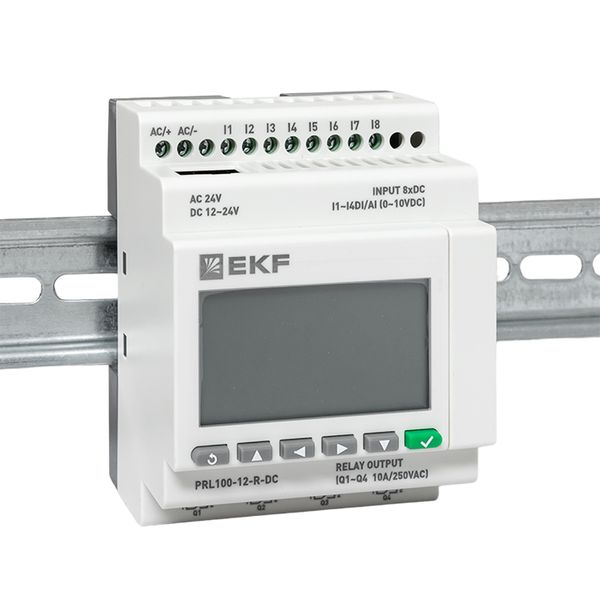

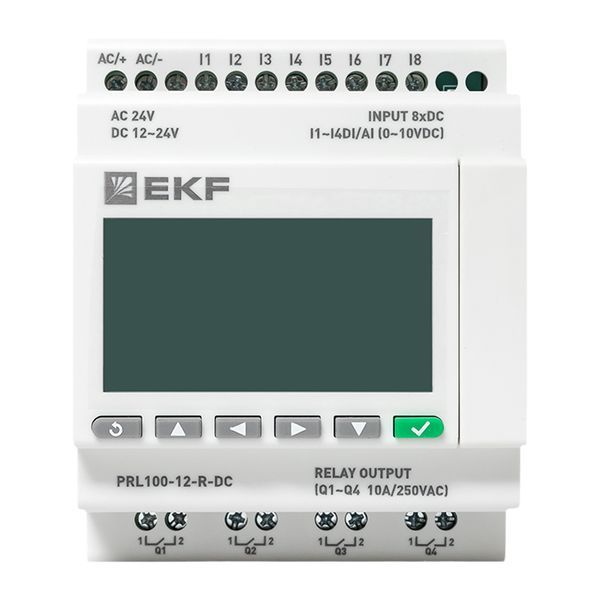

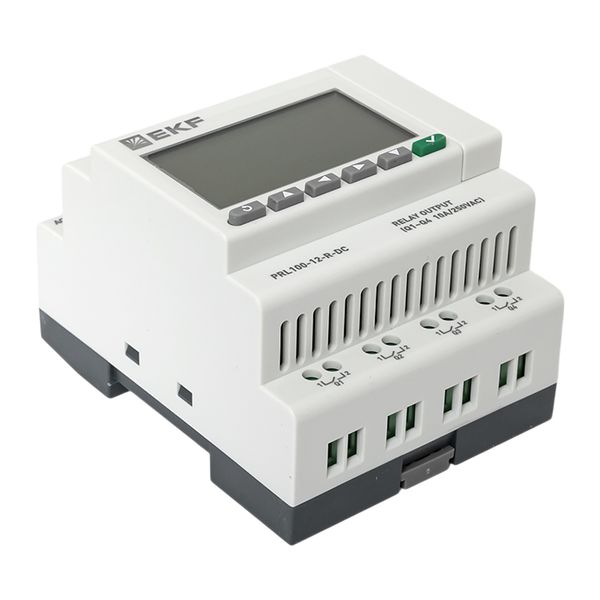

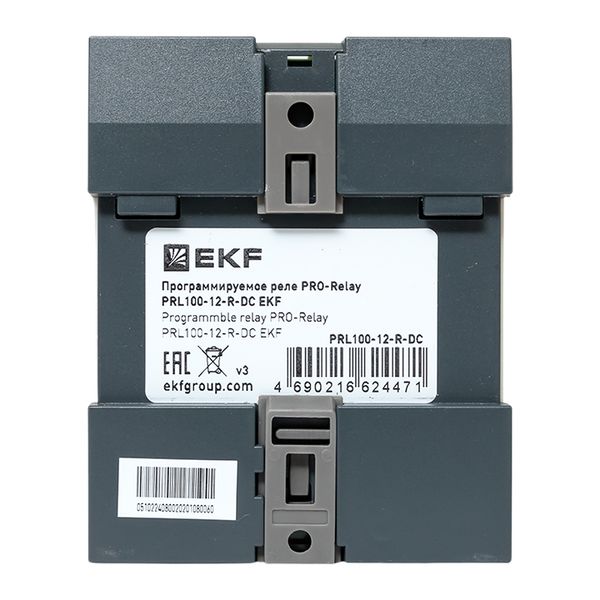

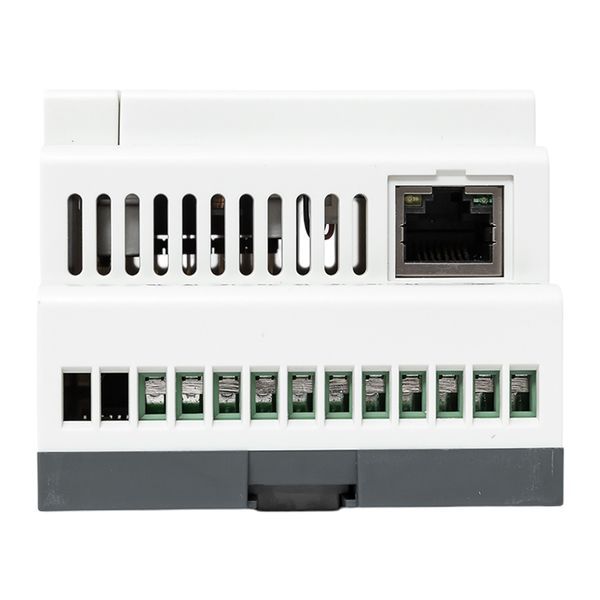

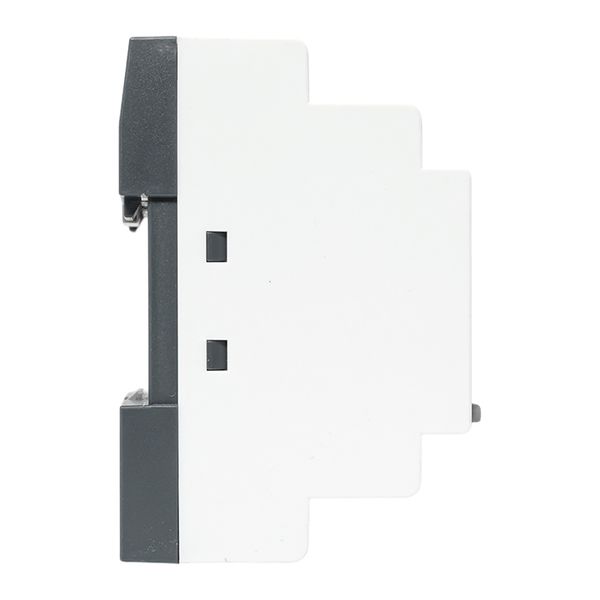

Программируемое реле EKF PRL100-12-R-DC

Name: Программируемое реле EKF PRL100-12-R-DC
Brand: EKF
SKU: PRL100-12-R-DC
Price: 13001.65 RUB
Availability: InStock

Артикул: отзывов нет

Код производителя

Хит продаж

13 001.65 ₽

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Головные модули PRO-Relay предназначены для выполнения логических операций по заданной программе.

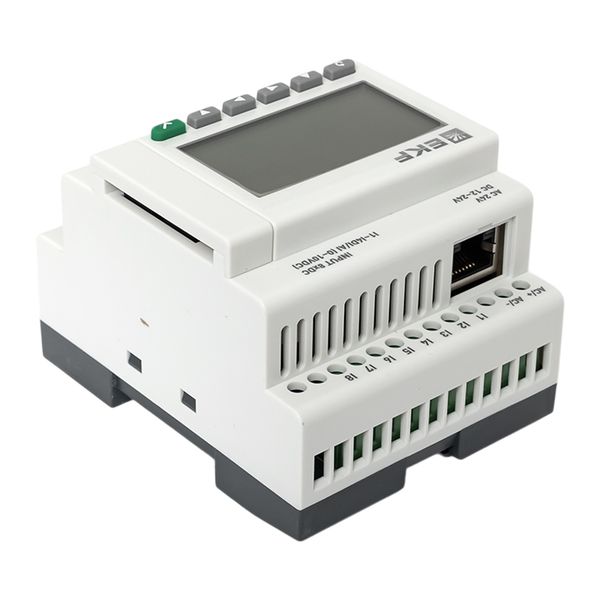

Программируемое реле PRL100-12-R-DC представляет собой программируемое логическое реле с конфигурацией: 8 дискретных входов, 4 аналоговых входов, 4 дискретных выходов, предназначенное для построения систем автоматизации под управлением контроллера EKF. Питание осуществляется напряжением 24 В. Потребляемая мощность не более 15,5 Вт.

Назначение PRL100-12-R-DC:

Программируемое реле PRL100-12-R-DC предназначено для построения локальных систем автоматизации (АСУ ТП) небольшого и среднего масштаба. Применяется для управления исполнительными механизмами, сбора данных с датчиков, контроля технологических параметров. Используется в системах вентиляции, отопления, водоснабжения, энергетики, а также для автоматизации отдельных узлов оборудования.

Особенности и преимущества PRL100-12-R-DC:

Входы — 8 дискретных (Универсальный дискретно-аналоговый вход (ДАТ)), 4 аналоговых (Универсальный дискретно-аналоговый вход (ДАТ)) входов для подключения датчиков и устройств управления.
Выходы — 4 дискретных (Релейные (нормально-разомкнутые)) выходов для управления исполнительными механизмами.
Гальваническая изоляция выходов — Есть, защищает нагрузку от помех.
Интерфейсы связи — Ethernet, обеспечивают интеграцию в системы автоматизации.
Промышленные протоколы — Modbus TCP (Master/Slave);Modbus RTU (Master/Slave);Modbus ASCII (Master/Slave), обеспечивают совместимость с различным оборудованием.
Интерфейс программирования — Ethernet, обеспечивает удобное конфигурирование и отладку.
Среда программирования — PRO-Relay Master, интуитивно понятный интерфейс.
Расширяемость — поддерживает подключение модулей расширения для наращивания количества входов/выходов.
Часы реального времени — встроенные часы реального времени для хронологического контроля событий.
Клавиатура — встроенная клавиатура для управления и настройки.
Степень защиты — IP20, обеспечивает защиту от пыли и влаги.
Монтаж — На DIN-рейку;На монтажную панель, простой и надежный способ установки.

Технические характеристики PRL100-12-R-DC:

Диапазон питания (AC): 24-24 В.
Диапазон питания (DC): 10,8-28,8 В.
Номинальное напряжение питания: 24 В.
Потребляемая мощность: 15,5 Вт.
Номинальный ток: 0,54 А.
Минимальное время цикла: 0,6 мс.
Время выполнения пустого цикла: 6 мс.
Количество дискретных входов (DI): 8.
Тип дискретных входов: Универсальный дискретно-аналоговый вход (ДАТ).
Количество аналоговых входов (AI): 4.
Тип аналоговых входов: Универсальный дискретно-аналоговый вход (ДАТ).
Подключаемые сигналы аналоговых входов: Постоянное напряжение 0-10 В DC.
Количество дискретных выходов (DO): 4.
Тип дискретных выходов: Релейные (нормально-разомкнутые).
Максимальный ток нагрузки дискретных выходов: 10 А;3 А.
Гальваническая изоляция дискретных выходов: Есть.
Интерфейсы: Ethernet.
Промышленные протоколы: Modbus TCP (Master/Slave);Modbus RTU (Master/Slave);Modbus ASCII (Master/Slave).
Скорость передачи по RS-485: 4800 бит/с;9600 бит/с;14400 бит/с;19200 бит/с;38400 бит/с;57600 бит/с;115200 бит/с.
Количество интерфейсов Ethernet: 1.
Скорость передачи по Ethernet: 10 Мбит/с.
Интерфейс программирования: Ethernet.
Среда программирования: PRO-Relay Master.
Flash-память: 256 КБ.
Оперативная память: 64 КБ.
Постоянная память: 32 КБ.
Степень защиты: IP20.
Рабочая температура: -20 до +55 °C.
Тип крепления: На DIN-рейку;На монтажную панель.
Расширяемость: Есть.
Съемные клеммники: Нет.
Часы реального времени: Есть.
Клавиатура: Есть.
Поддерживаемые языки: Русский;Английский.
Высота: 90 мм.
Ширина: 72 мм.
Глубина: 61 мм.
Вес: 0,207 кг.

Комплект поставки PRL100-12-R-DC:

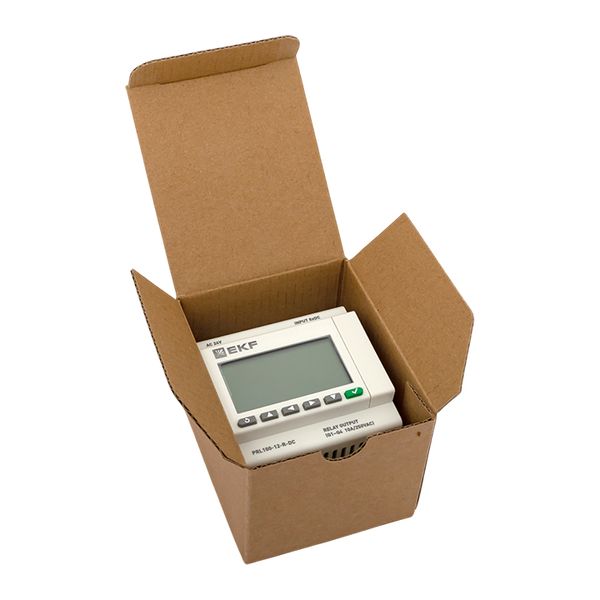

программируемое реле, руководство по эксплуатации, паспорт, упаковка

Технические характеристики

Производитель EKF Модель PRO-Relay PRL100 Номинальное напряжение 24 В Потребляемая мощность 15,5 Вт Номинальный ток 0,54 А Рабочая температура От -20 до +55 C

Дисплей

Вид дисплея Текстовый Цветность дисплея Монохромный Тип дисплея LCD Подсветка ЖКИ-подсветка Разрешение экрана 128х64 пиксели Количество кнопок 6 шт. Светодиоды Есть

Интерфейсы

Интерфейсы связи Ethernet Поддерживаемые промышленные протоколы Ethernet 100 Base-T

Modbus ASCII (Master/Slave)
Modbus RTU (Master/Slave)
Modbus TCP (Master/Slave)

Режим работы

Master
Slave

Вычислительные ресурсы

Среда программирования PRO-Relay Master Конфигурирование PRO-Relay Master Объем флеш-памяти (тип памяти) 256 КБ Объем оперативной памяти (тип памяти) 64 КБ Объем постоянной памяти (тип памяти) 32 КБ Количество сетевых запросов в режиме Master До 2 шт. Время выполнения пустого цикла (стабилизированное) 6 мс Тип входа

Аналоговый (AI)
Дискретный (DI)
Дискретный скоростной (FDI)

Характеристики дискретных входов (DI)

Количество входов (дискретные входы (DI)) 8 Тип входов (дискретные входы (DI)) Универсальный дискретно-аналоговый вход (ДАТ) Подключаемые входные устройства

Датчики типа «сухой контакт»
Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Номинальное напряжение (дискретные входы (DI)) 24 В Максимальная частота входного сигнала (дискретные входы (DI)) 4 Гц

Характеристики аналоговых входов (AI)

Количество входов (аналоговых входов (AI)) 4 Тип входов (аналоговые входы (AI)) Универсальный дискретно-аналоговый вход (ДАТ) Подключаемые сигналы (аналоговые входы (AI)) Постоянное напряжение 0-10 В DC Гальваническая развязка аналоговых входов AI Нет Тип выходов Дискретный (DO)

Характеристики дискретных выходов (DO)

Количество дискретных выходов DO 4 Тип выхода (дискретных выходов (DO)) Релейные (нормально-разомкнутые) Ток нагрузки (max) дискретных выходов DO

10 А
3 А

Ток нагрузки (min) дискретных выходов DO 1000 мА Гальваническая развязка выходов (дискретных выходов (DO)) Есть Время переключения из состояния "0" в состояние "1" и обратно, max 15 мс

Характеристики аналоговых выходов (AO)

Номинальное напряжение 24 В

Общее

Диапазон переменного напряжения 24-24 В Диапазон постоянного напряжения 10,8-28,8 В Минимальное время цикла 0,6 мс Часы реального времени Есть Применение

Вентиляция
Водоподготовка
Отопление

Клавиатура Есть Расширяемость Есть Степень защиты IP20 Высота 90 мм Ширина 72 мм Глубина 61 мм Вес 0,207 кг Модули расширения ПРМ Нет Интерфейс программирования Ethernet Скорость передачи данных 10 Мбит/с Скорость передачи данных по Ethernet 10 Мбит/с Скорость передачи данных по RS-485

115200 бит/с
14400 бит/с
19200 бит/с
38400 бит/с
4800 бит/с
57600 бит/с
9600 бит/с

Количество интерфейсов Ethernet 1

Для дискретных входов DI

Напряжение «логической единицы» (дискретные входы (DI)) 8 В Ток «логической единицы» дискретных входов DI 1,7 мА Напряжение «логического нуля» (дискретные входы (DI)) 5 В Ток «логического нуля» дискретных входов DI 0-1 мА Максимальный ток дискретного входа, мА не более 5,46 мА

Для аналоговых входов (AI)

Разрешающая способность АЦП аналоговых входов (AI) 9 бит Входное сопротивление для режима 0…10 В, не менее 24 кОм Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» аналоговых входов (AI) 5 В Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» аналоговых входов (AI) 8 В Входной ток в режиме дискретного входа 0,16-0,62 мА Период обновления результатов измерения восьми каналов аналоговых входов (AI), мс, не более 200 мс Работа в дискретном режиме (аналогового входа AI) Да

Для дискретных выходов (DO)

Тип коммутируемого сигнала дискретных выходов (DO) Постоянный ток Коммутируемое напряжение в нагрузке, постоянного тока дискретных выходов (DO), не более 30 В
