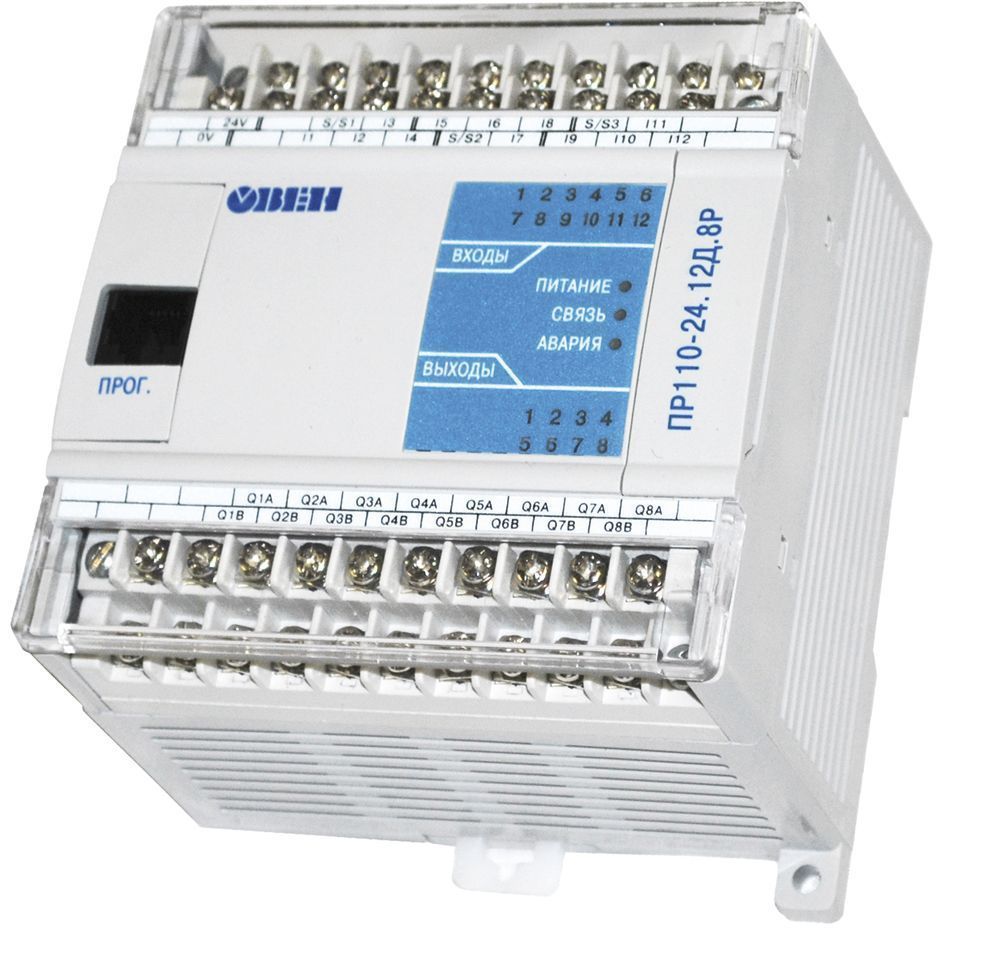

Реле программируемое Овен ПР110-24.12Д.8Р
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Для замены ПР110 рекомендуем использовать ПР100 – компактное программируемое реле для локальных систем автоматизации. ПР100 может работать аналогично ПР110, при этом имеет более расширенный функционал.
ПР110-24.12Д.8Р подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления. Реле имеет 12 дискретных входов постоянного тока (24 В), 8 электромагнитных нормально-разомкнутых реле. Напряжение питания - 24 В постоянного тока.

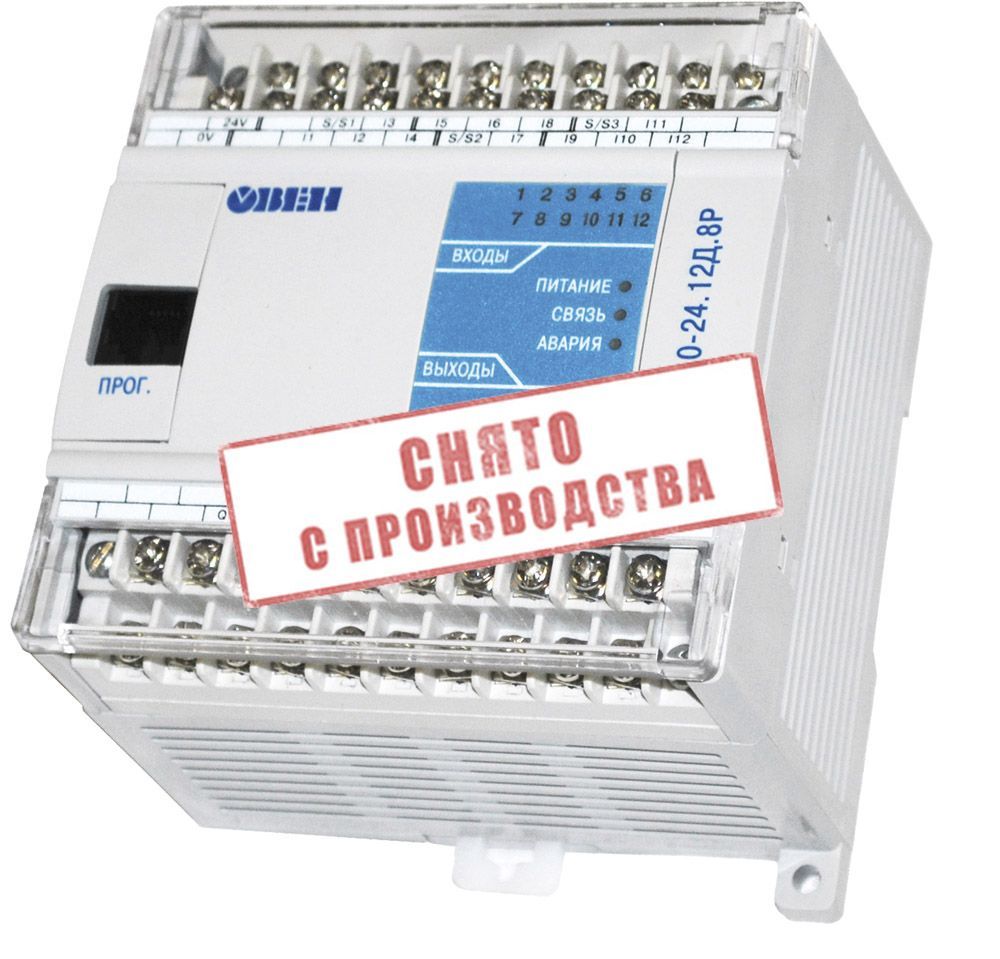

Программируемое реле ПР110-24.12Д.8Р предназначено для построения простых автоматизированных систем управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве. Устройство выпускается согласно ТУ 4252-009-46526536-2015. С 1 января 2025 года все модификации ПР110 снимаются с производства. Для замены ПР110-24.12Д.8Р рекомендуется использовать усовершенствованный аналог - программируемое реле ПР100-24.21.2.0 (12 дискретных входов 24 В, 8 релейных выходов, 2 интерфейса RS-485) или ПР100-24.21.1.0 (с одним интерфейсом RS-485). При выборе аналога обращайте внимание: все приборы ПР100 имеют встроенные часы реального времени и подключаются к ПК по USB без использования преобразователей ПР-КП10 и ПР-КП20.
Прибор программируется в среде Owen Logic на языке графических диаграмм FBD. Пользовательская программа записывается в энергонезависимую Flash-память. Для подключения к ПК и загрузки программы используется комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).
Расшифровка условного обозначения ПР110-24.12Д.8Р:
- ПР110 - программируемое реле для дискретных локальных систем.
- 24 - номинальное напряжение питания: 24 В постоянного тока.
- 12Д - 12 дискретных входов постоянного тока (=24 В).
- 8Р - 8 дискретных выходов (электромагнитных нормально-разомкнутых реле).
- (без обозначения) - часы реального времени отсутствуют.
Технические характеристики программируемого реле Овен ПР110-24.12Д.8Р:
- Напряжение питания: =21...27 В (номинальное 24 В).
- Потребляемая мощность: не более 8 Вт.
- Дискретные входы (Д): 12 шт. Тип датчика - механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) или датчики с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором).
- Напряжение питания дискретных входов: 24 ± 3 В (постоянного тока).
- Сигнал "логической единицы" дискретных входов: 9...27 В (ток 3,5...9 мА).
- Сигнал "логического нуля" дискретных входов: 0...2 В (ток 0...0,5 мА).
- Гальваническая развязка дискретных входов: групповая по 4 входа (1–4, 4–8 и 9–12). Электрическая прочность изоляции: 1500 В.
- Дискретные выходы (Р): 8 шт. Тип выходного устройства - электромагнитное реле (нормально разомкнутые контакты). Коммутируемое напряжение: до 250 В переменного тока, до 30 В постоянного тока. Установившийся ток: 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95, 3 А при напряжении не более 30 В постоянного тока. Допустимый минимальный ток нагрузки: 10 мА (при 5 В постоянного тока).
- Гальваническая развязка дискретных выходов: индивидуальная. Электрическая прочность изоляции: 1500 В.
- Электрический ресурс реле, не менее: 200 000 циклов. Механический ресурс реле, не менее: 5 000 000 циклов.
- Время переключения из состояния "логического нуля" в состояние "логической единицы" и обратно, не более: 10 мс.
- Интерфейс программирования: UART. Скорость обмена - 9600 бит/с, длина слова данных - 8 бит, контроль четности - нет, количество стоп-бит - 1.
- Сетевой обмен: протоколы Modbus-RTU (Slave), Modbus ASCII (Slave). Модуль интерфейсный ПР-МИ485 (приобретается отдельно).
- Программирование: среда программирования Owen Logic; преобразователи для программирования ПР-КП10, ПР-КП20 (не входят в комплектность и приобретаются отдельно).
- Количество функциональных блоков (ФБ) в программе, не более: 63.
- Часы реального времени: отсутствуют.
- Индикация состояния входов/выходов: светодиодная, на передней панели.
- Тип корпуса: для крепления на DIN-рейку (35 мм) и на стену.
- Габаритные размеры: 110 × 73 × 96 мм.
- Степень защиты корпуса: IP20.
- Масса прибора, не более: 0,5 кг.
- Средний срок службы: 8 лет.
Условия эксплуатации и меры безопасности:
- Температура окружающего воздуха: от -20 до +55 °С.
- Относительная влажность воздуха: от 5 до 95 % (без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря: не более 2000 м.
- Климатическое исполнение: группа В4 по ГОСТ Р 52931-2008 и категория УХЛ4 по ГОСТ 15150-69.
- Устойчивость к механическим воздействиям: группа исполнения N1 по ГОСТ Р 52931-2008 (частота вибрации от 10 до 55 Гц).
- Устойчивость к воздействию атмосферного давления: группа Р1 по ГОСТ Р 52931-2008.
- Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-75.
- На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Приборы должны устанавливаться в щитах управления, доступных только квалифицированным специалистам.
- Любые подключения к прибору и работы по его техническому обслуживанию производятся только при отключенном питании прибора и питании подключенных к нему устройств.
- Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.
- Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.
Особенности устройства:
- Программирование в среде Owen Logic на языке графических диаграмм FBD (до 63 функциональных блоков).
- Крепление на DIN-рейку (35 мм) и на стену с помощью винтов М3х15 (в комплект поставки не входят).
- Индикация состояния входов и выходов светодиодами на передней панели.
- Возможность подключения к сети Modbus RTU/ASCII в режиме Slave (требуется модуль ПР-МИ485, приобретается отдельно).
- Возможность расширения функционала с помощью модулей расширения (серия ПРМ, до 2 шт.).
- Групповая гальваническая развязка входов: для ПР110-24.12Д.8Р - три группы по 4 входа (1–4, 5–8, 9–12).
Монтаж и подключение:
Монтаж должен производиться обученным специалистом при отключенном питании прибора и всех подключенных к нему устройств. Устройство следует монтировать в специализированных шкафах на DIN-рейку 35 мм или на вертикальную поверхность с помощью винтов М3 × 15 (приобретаются отдельно). Для подключения дискретных датчиков с питанием 24 В используются входы типа "Д". Подключение нагрузки к релейным выходам (Р) осуществляется по схемам из руководства по эксплуатации. Для записи пользовательской программы прибор подключается к ПК через комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).
Комплект поставки:
- Программируемое реле ПР110-24.12Д.8Р - 1 шт.
- Комплект крепежных элементов - 1 к-т.
- Паспорт и руководство по эксплуатации - 1 экз.
- Гарантийный талон - 1 экз.
Комплект для программирования ПР-КП10 или ПР-КП20, модуль интерфейсный ПР-МИ485 и винты М3×15 для монтажа на стену приобретаются отдельно.
Гарантийные обязательства:
Изготовитель - Овен - гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Гарантийный срок хранения - 3 года со дня выпуска предприятием-изготовителем.
Технические характеристики
Дисплей
Светодиоды ЕстьИнтерфейсы
Поддерживаемые промышленные протоколы Ethernet 100 Base-T- Modbus ASCII (Slave)
- Modbus RTU (Slave)
Вычислительные ресурсы
Среда программирования Owen Logic Конфигурирование UART Время выполнения пустого цикла (стабилизированное) 1 мс Тип входа Дискретный (DI)Характеристики дискретных входов (DI)
Количество входов (дискретные входы (DI)) 12 Тип входов (дискретные входы (DI)) Дискретный (Д) Подключаемые входные устройства- Датчики типа «сухой контакт»
- Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Характеристики аналоговых входов (AI)
Тип выходов Дискретный (DO)Характеристики дискретных выходов (DO)
Количество дискретных выходов DO 8 Тип выхода (дискретных выходов (DO)) Релейные (нормально-разомкнутые) Ток нагрузки (max) дискретных выходов DO- 3 А
- 5 А
Характеристики аналоговых выходов (AO)
Номинальное напряжение 24 ВОбщее
Диапазон постоянного напряжения 21-27 В Минимальное время цикла 3 мс Часы реального времени Нет Применение- Вентиляция
- Ворота, шлагбаумы
- Насосные группы
- Освещение
- Группа исполнения В4 по ГОСТ Р 52931-2008
- УХЛ4
Для дискретных входов DI
Напряжение «логической единицы» (дискретные входы (DI)) 9-27 В Ток «логической единицы» дискретных входов DI 3,5-9 мА Напряжение «логического нуля» (дискретные входы (DI)) 0-2 В Ток «логического нуля» дискретных входов DI 0-0,5 мАДля аналоговых входов (AI)
Работа в дискретном режиме (аналогового входа AI) НетДля аналоговых выходов (AO)
Встроенный источник питания Нет Тип крепления На DIN-рейку Съемные клеммники Есть «Быстрая» замена батарейки Нет Уровень сигнала, соответствующий логическому нулю на дискретном входе 0-2 В Механический ресурс реле, циклов, не менее 5 000 000 Электрический ресурс реле, циклов, не менее 200 000 Скорость обмена 9600 бит/с Длина слова данных 8 бит Контроль четности Нет Количество стоп-бит 1Все модификации и цены
|
8 дискретных входов / 4 дискретных выхода |
|||||||
| ПР110-24.8Д.4Р | питание прибора и входов 24 В | ||||||
| ПР110-24.8Д.4Р-Ч | питание прибора и входов 24 В, имеются часы реального времени | ||||||
| ПР110-220.8ДФ.4Р | питание прибора и входов 220 В | ||||||
| ПР110-220.8ДФ.4Р-Ч | питание прибора и входов 220 В, имеются часы реального времени | ||||||
|
12 дискретных входов / 8 дискретных выходов |
|||||||
| ПР110-24.12Д.8Р | питание прибора и входов 24 В | ||||||
| ПР110-24.12Д.8Р-Ч | питание прибора и входов 24 В, имеются часы реального времени | ||||||
| ПР110-220.12ДФ.8Р | питание прибора и входов 220 В | ||||||
| ПР110-220.12ДФ.8Р-Ч | питание прибора и входов 220 В, имеются часы реального времени | ||||||
