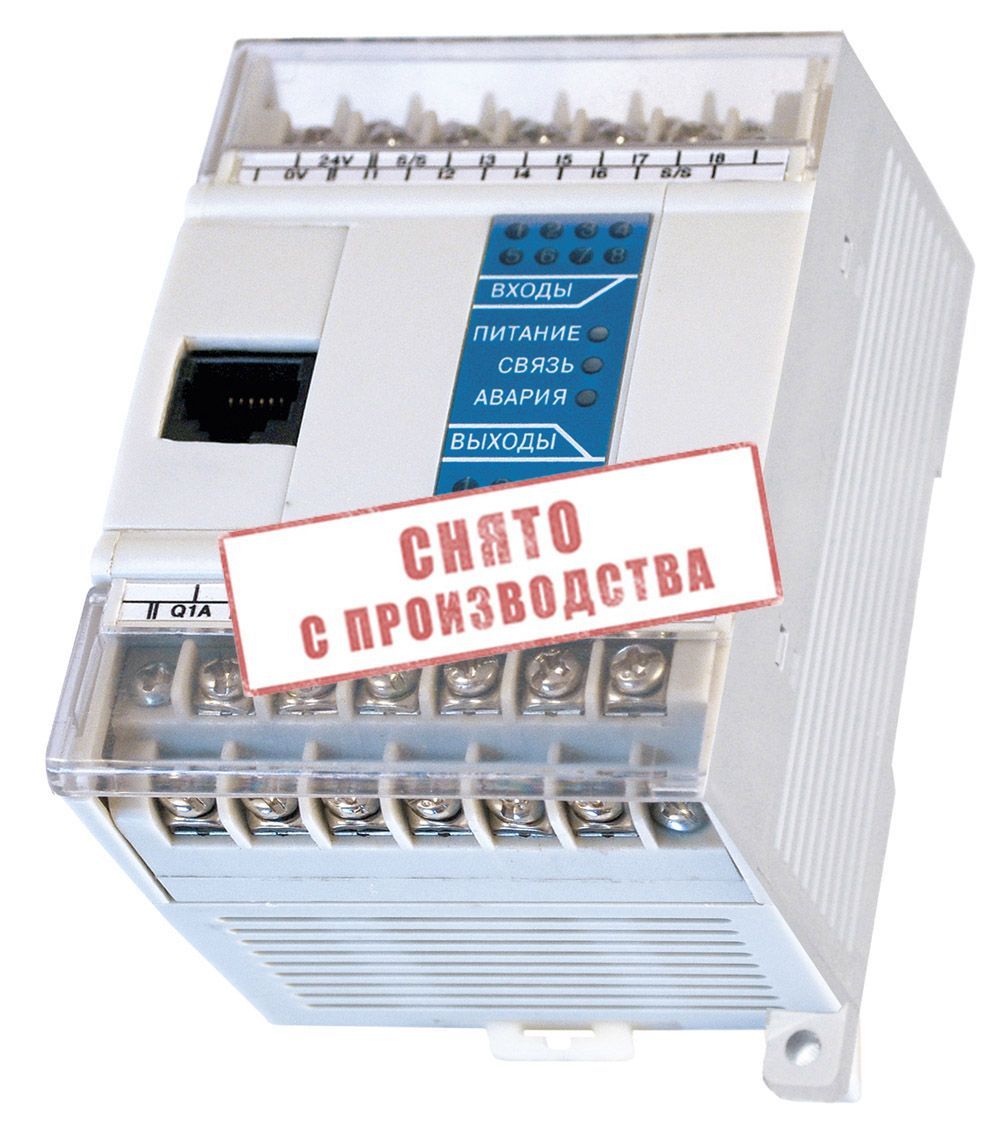

С 20 апреля 2023 года снимаются с производства модификации ПР110 с часами реального времени.
О снятии с производства модификаций ПР110 без часов реального времени уведомим дополнительно.

Для замены ПР110 рекомендуем использовать ПР100 – компактное программируемое реле для локальных систем автоматизации. ПР100 может работать аналогично ПР110, при этом имеет более расширенный функционал.

Для вашего удобства мы подготовили таблицу замен модификаций ПР110 на усовершенствованный аналог ПР100.

Обращаем внимание:

Все приборы ПР100 имеют на борту часы реального времени, поэтому могут заменить и модификации ПР110 с часами реального времени (ПР110-хх.хх.хх-Ч), и без них (ПР110-хх.хх.хх).
Если совместно с ПР100 использовался модуль интерфейсный ПР-МИ485, то необходимо выбрать модификацию ПР100-х.хххх.хх.1 с интерфейсом RS-485.
Все ПР подключаются к ПК по интерфейсу USB без использования ПР-КП10 и ПР-КП20.

Назначение программируемого реле ОВЕН ПР110

Подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления, например:

Системы контроля доступа и релейной защиты,
Реализация автоматов АВР,
Управления наружным и внутренним освещением, освещением витрин,
Управления технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами),
Реализация конвейерных систем,
Управления подъемниками, парковочными автоматами и т.д.

Основные функциональные возможности и характеристики программируемого реле

До 12 дискретных входов
До 8 дискретных выходов
Питание как от 24В, так и от 220В
Внутренний таймер
Часы реального времени (опционально)
Расширенные диапазоны рабочих температур -20..+55 ºС
Компактный корпус для крепления на DIN-рейку
Создание любого алгоритма работы под потребности клиента
Мощная, но простая среда программирования - OWEN Logic
Работа в сети Modbus-Slave (с ПР-МИ485);
Самая доступная цена на рынке

Внимание!

По всем вопросам, связанным с программируемым реле ОВЕН ПР, обращайтесь по адресу consultant@owenkomplekt.ru.

Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.

Применения

Управление автоматическими воротами. Открывание ворот по команде, отслеживание положения объекта, автоматическое закрытие ворот, аварийная остановка закрытия

Управление одним или несколькими насосами для поддержания заданного уровня в резервуаре. Ручное или автоматическое включение/выключение основного и резервного насоса, аварийное отключение насосов с сигнализацией

Управление автоматическим шлагбаумом. Открывание шлагбаума по команде, отслеживание положения автомобиля, автоматическое закрытие шлагбаума, аварийная остановка шлагбаума

Автоматическое управление освещением в жилых и нежилых помещениях. Включение света по внешней команде, выключение света через заданный промежуток времени или по внешней команде

Питание

Наименование	Значение
Напряжение питания постоянного тока, В	21...27 В (номинальное напряжение 24 В)
Напряжение питания переменного тока, В	90...264 В (номинальное 110-220 В, при частоте 47...63 Гц)
Потребляемая мощность, ВА, не более	6
Гальваническая развязка	—

Дискретные входы

Параметр	ПР110-220.8ДФ.4Р	ПР110-220.12ДФ.8Р	ПР110-24.8Д.4Р	ПР110-24.12Д.8Р
Количество дискретных входов	8	12	8	12
Тип датчика дискретного входа	-коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);		- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором
Напряжение питания дискретных входов, В	90...264 В		21...27 В
Максимальный ток дискретного входа, мА не более	1,32		9
Ток «логической единицы», мА	0,70…1,32		3,5...9
Ток «логического нуля», мА	0...0,1		0...0,5
Уровень сигнала, соответствующий логической единице на дискретном входе, В	~164…253 (0,70…1,32 мА)		9...27
Уровень сигнала, соответствующий логическому нулю на дискретном входе, В	0...20		0...2
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8, 9-12)
Электрическая прочность изоляции, В	1500

Дискретные выходы

Количество дискретных выходов	4	8	4	8
Тип выходного элемента	Электромагнитное реле
Допустимый ток нагрузки, не более	- 5 А при напряжении не более 250 В переменного тока и cos j = 1; - 3 А при напряжении не более 30 В постоянного тока
Допустимый ток нагрузки, не менее	10 мА при 5 В постоянного тока
Механический ресурс реле, циклов, не менее	5 000 000
Электрический ресурс реле, циклов, не менее	200 000
Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, мс, не более	10
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	1500

Конструкция

Индикация состояния входов/выходов	Светодиодная, на передней панели
Тип корпуса	Корпус для настеночного или крепления на DIN-рейку шириной 35 мм.
Габаритные размеры, мм	(63×110×73)±1 для модификации ПР110-8Д.4Р (96×110×73)±1 для модификации ПР110-12Д.8Р
Степень защиты корпуса	IP20
Масса прибора, кг, не более	0,5

Программирование

Среда программирования	OWEN EasyLogic, OWEN logic
Интерфейс программирования	UART
Сетевые параметры прибора, фиксированные
Скорость обмена, бит/с	9600
Длина слова данных	8
Контроль четности	нет
Количество стоп-бит	1

8 дискретных входов / 4 дискретных выхода
ПР110-24.8Д.4Р	питание прибора и входов 24 В
ПР110-24.8Д.4Р-Ч	питание прибора и входов 24 В, имеются часы реального времени
ПР110-220.8ДФ.4Р	питание прибора и входов 220 В
ПР110-220.8ДФ.4Р-Ч	питание прибора и входов 220 В, имеются часы реального времени
12 дискретных входов / 8 дискретных выходов
ПР110-24.12Д.8Р	питание прибора и входов 24 В
ПР110-24.12Д.8Р-Ч	питание прибора и входов 24 В, имеются часы реального времени
ПР110-220.12ДФ.8Р	питание прибора и входов 220 В
ПР110-220.12ДФ.8Р-Ч	питание прибора и входов 220 В, имеются часы реального времени

Руководство по эксплуатации ПР110

Инструкция по прошивке ПР110/ПР114

Руководство пользователя OwenLogic

Сертификаты

Декларация о соответствии на ПР110 24В

Декларация о соответствии на ПР110 220В

ПО

Прошивка ПР110

Драйвер ПР-КП20

Среда программирования OwenLogic (версия 2.3.328)


Схема подключения ПР110-х.8х.4х к ПК (через преобразователь ПР-КП10), G1 – источник питания с номинальным напряжением, зависящим от исполнения прибора

Расположение контактов и элементов индикации в приборах ПР110-ххх.8Дх.4Р-х	Расположение контактов и элементов индикации в приборах ПР110-ххх.12Дх.8Р-х

Подключение нагрузок к выходным контактам реле	Подключение нагрузок к выходным контактам реле

Подключение к ПР110-24.8Д.4Р дискретных датчиков с выходом типа «сухой контакт»	Подключение к ПР110-220.8ДФ.4Р дискретных датчиков с выходом типа «сухой контакт»

Подключение к ПР110-24.12Д.8Р дискретных датчиков с выходом типа «сухой контакт»	Подключение к ПР110-220.12ДФ.8Р дискретных датчиков с выходом типа «сухой контакт»

Схема подключения к ПР110 трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p: типа с открытым коллектором

Машиностроение и металлообработка

Название статьи	Краткое описание	Используемые приборы
Щит управления системой фильтрации воздуха на базе ОВЕН ПР110	ООО «АТБ Электро» (г. Санкт-Петербург) разработало щит управления системой фильтрации воздуха на производстве на базе программируемого реле ОВЕН ПР110.	ПР110

ЖКХ

Название статьи	Краткое описание	Используемые приборы
Система управления водоснабжением жилого дома с применением ПР110	Компания «Центромонтажавтоматика» (г. Смоленск) разработала щит управления водоснабжением жилого загородного дома из артезианской скважины. В качестве основного элемента системы автоматизации стало программируемое реле ОВЕН ПР110. Программируемое реле ПР110 заменило ранее используемую релейную схему защиты и управления.	ПР110
