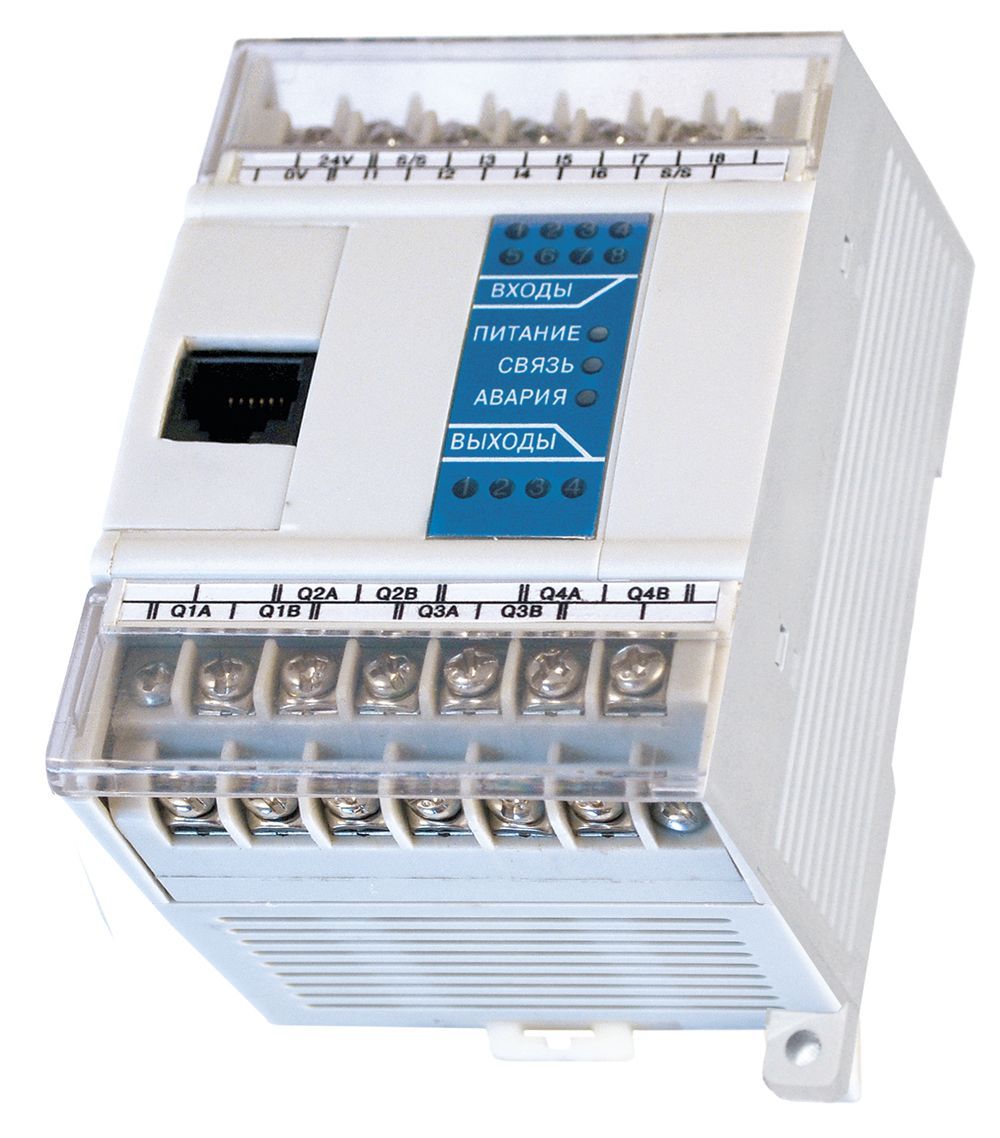

Реле программируемое Овен ПР110-220.8ДФ.4Р
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Для замены ПР110 рекомендуем использовать ПР100 – компактное программируемое реле для локальных систем автоматизации. ПР100 может работать аналогично ПР110, при этом имеет более расширенный функционал.
ПР110 -220.8ДФ.4Р подходит для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления. Реле имеет 8 дискретных фазовых входов переменного тока (220 В), 4 электромагнитных нормально-разомкнутых реле. Напряжение питания - 110-220 В переменного тока.
Программируемое реле ПР110-220.8ДФ.4Р предназначено для построения простых автоматизированных систем управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве. Устройство выпускается согласно ТУ 4252-009-46526536-2015. С 1 января 2025 года все модификации ПР110 снимаются с производства. Для замены ПР110-220.8ДФ.4Р рекомендуется использовать усовершенствованный аналог — программируемое реле ПР100-230.0804.01.1 (8 дискретных входов 24 В, 4 релейных выхода, 1 интерфейс RS-485) или ПР100-230.0804.01.0 (без интерфейса). При выборе аналога обращайте внимание: все приборы ПР100 имеют встроенные часы реального времени и подключаются к ПК по USB без использования преобразователей ПР-КП10 и ПР-КП20.
Прибор программируется в среде Owen Logic на языке графических диаграмм FBD. Пользовательская программа записывается в энергонезависимую Flash-память. Для подключения к ПК и загрузки программы используется комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).
Расшифровка условного обозначения ПР110-220.8ДФ.4Р:
- ПР110 — программируемое реле для дискретных локальных систем.
- 220 — номинальное напряжение питания: 110…220 В переменного тока.
- 8ДФ — 8 дискретных фазовых входов переменного тока (~220 В).
- 4Р — 4 дискретных выхода (электромагнитных нормально-разомкнутых реле).
- (без обозначения) — часы реального времени отсутствуют.
Технические характеристики программируемого реле Овен ПР110-220.8ДФ.4Р:
- Напряжение питания: ~90…264 В (номинальные 110 и 230 В, 47…63 Гц).
- Потребляемая мощность: не более 6 ВА.
- Дискретные входы (ДФ): 8 шт. Тип датчика — механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.).
- Входные сигналы для переменного напряжения: напряжение «лог. 1»: ~164…253 В, ток «лог. 1»: 0,70…1,32 мА. Напряжение «лог. 0»: ~0…20 В, ток «лог. 0»: 0…0,1 мА.
- Входные сигналы для постоянного напряжения: напряжение «лог. 1»: =232…360 В, ток «лог. 1»: 0,30…1,90 мА. Напряжение «лог. 0»: =0…20 В, ток «лог. 0»: 0…0,1 мА.
- Дискретные выходы (Р): 4 шт. Тип выходного устройства — электромагнитное реле (нормально разомкнутые контакты). Коммутируемое напряжение: до 250 В переменного тока, до 30 В постоянного тока. Установившийся ток: 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95, 3 А при напряжении не более 30 В постоянного тока. Допустимый минимальный ток нагрузки: 10 мА (при 5 В постоянного тока).
- Гальваническая развязка дискретных входов: групповая по 4 входа (1–4 и 5–8). Электрическая прочность изоляции: 1500 В.
- Гальваническая развязка дискретных выходов: индивидуальная. Электрическая прочность изоляции: 1500 В.
- Электрический ресурс реле, не менее: 200 000 циклов. Механический ресурс реле, не менее: 5 000 000 циклов.
- Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, не более: 10 мс.
- Часы реального времени: отсутствуют.
- Интерфейс программирования: UART. Скорость обмена — 9600 бит/с, длина слова данных — 8 бит, контроль четности — нет, количество стоп-бит — 1.
- Сетевой обмен: протоколы Modbus-RTU (Slave), Modbus ASCII (Slave). Модуль интерфейсный ПР-МИ485 (приобретается отдельно).
- Программирование: среда программирования Owen Logic; преобразователи для программирования ПР-КП10, ПР-КП20 (не входят в комплектность и приобретаются отдельно).
- Количество функциональных блоков (ФБ) в программе, не более: 63.
- Индикация состояния входов/выходов: светодиодная, на передней панели.
- Тип корпуса: для крепления на DIN-рейку (35 мм) и на стену.
- Габаритные размеры: 110 × 73 × 63 мм.
- Степень защиты корпуса: IP20.
- Масса прибора, не более: 0,5 кг.
- Средний срок службы: 8 лет.
Условия эксплуатации и меры безопасности:
- Температура окружающего воздуха: от –20 до +55 °С.
- Относительная влажность воздуха: от 5 до 95 % (без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря: не более 2000 м.
- Климатическое исполнение: группа В4 по ГОСТ Р 52931-2008 и категория УХЛ4 по ГОСТ 15150-69.
- Устойчивость к механическим воздействиям: группа исполнения N1 по ГОСТ Р 52931-2008 (частота вибрации от 10 до 55 Гц).
- Устойчивость к воздействию атмосферного давления: группа Р1 по ГОСТ Р 52931-2008.
- Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-75.
- На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Приборы должны устанавливаться в щитах управления, доступных только квалифицированным специалистам.
- Любые подключения к прибору и работы по его техническому обслуживанию производятся только при отключенном питании прибора и питании подключенных к нему устройств.
- Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.
- Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.
Особенности устройства:
- Программирование в среде Owen Logic на языке графических диаграмм FBD (до 63 функциональных блоков).
- Крепление на DIN-рейку (35 мм) и на стену с помощью винтов М3×15 (в комплект поставки не входят).
- Индикация состояния входов и выходов светодиодами на передней панели.
- Возможность подключения к сети Modbus RTU/ASCII в режиме Slave (требуется модуль ПР-МИ485, приобретается отдельно).
- Групповая гальваническая развязка входов: две группы по 4 входа (1–4, 5–8).
- Для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления: системы контроля доступа и релейной защиты, реализация автоматов АВР, управление освещением, управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами), реализация конвейерных систем, управление подъемниками и парковочными автоматами.
Монтаж и подключение:
Монтаж должен производиться обученным специалистом при отключенном питании прибора и всех подключенных к нему устройств. Устройство следует монтировать в специализированных шкафах на DIN-рейку 35 мм или на вертикальную поверхность с помощью винтов М3 × 15 (приобретаются отдельно). Для подключения дискретных датчиков с питанием 230 В используются входы типа «ДФ». Подключение нагрузки к релейным выходам (Р) осуществляется по схемам из руководства по эксплуатации. Для записи пользовательской программы прибор подключается к ПК через комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).
Комплект поставки:
- Программируемое реле ПР110-220.8ДФ.4Р — 1 шт.
- Комплект крепежных элементов — 1 к-т.
- Паспорт и руководство по эксплуатации — 1 экз.
- Гарантийный талон — 1 экз.
Комплект для программирования ПР-КП10 или ПР-КП20, модуль интерфейсный ПР-МИ485 и винты М3×15 для монтажа на стену приобретаются отдельно.
Гарантийные обязательства:
Изготовитель — Овен — гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.
Технические характеристики
Дисплей
Светодиоды ЕстьИнтерфейсы
Поддерживаемые промышленные протоколы Ethernet 100 Base-T- Modbus ASCII (Slave)
- Modbus RTU (Slave)
Вычислительные ресурсы
Среда программирования Owen Logic Конфигурирование UART Время выполнения пустого цикла (стабилизированное) 1 мс Тип входа Дискретный (DI)Характеристики дискретных входов (DI)
Количество входов (дискретные входы (DI)) 8 Тип входов (дискретные входы (DI)) Дискретно-фазовый (ДФ) Подключаемые входные устройства- Датчики типа «сухой контакт»
- Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Характеристики аналоговых входов (AI)
Тип выходов Дискретный (DO)Характеристики дискретных выходов (DO)
Количество дискретных выходов DO 4 Тип выхода (дискретных выходов (DO)) Релейные (нормально-разомкнутые) Ток нагрузки (max) дискретных выходов DO- 3 А
- 5 А
Характеристики аналоговых выходов (AO)
Номинальное напряжение 230 ВОбщее
Диапазон переменного напряжения 90-264 В Минимальное время цикла 3 мс Часы реального времени Нет Применение- Вентиляция
- Ворота, шлагбаумы
- Насосные группы
- Освещение
- Группа исполнения В4 по ГОСТ Р 52931-2008
- УХЛ4
Для дискретных входов DI
Напряжение «логической единицы» (дискретные входы (DI))- 16-253 В
- 232-360 В
- 0,30-1,90 мА
- 0,7-1,32 мА
Для аналоговых входов (AI)
Работа в дискретном режиме (аналогового входа AI) НетДля аналоговых выходов (AO)
Встроенный источник питания Нет Тип крепления На DIN-рейку Съемные клеммники Есть «Быстрая» замена батарейки Нет Уровень сигнала, соответствующий логическому нулю на дискретном входе 0-20 В Механический ресурс реле, циклов, не менее 5 000 000 Электрический ресурс реле, циклов, не менее 200 000 Скорость обмена 9600 бит/с Длина слова данных 8 бит Контроль четности Нет Количество стоп-бит 1Все модификации и цены
|
8 дискретных входов / 4 дискретных выхода |
|||||||
| ПР110-24.8Д.4Р | питание прибора и входов 24 В | ||||||
| ПР110-24.8Д.4Р-Ч | питание прибора и входов 24 В, имеются часы реального времени | ||||||
| ПР110-220.8ДФ.4Р | питание прибора и входов 220 В | ||||||
| ПР110-220.8ДФ.4Р-Ч | питание прибора и входов 220 В, имеются часы реального времени | ||||||
|
12 дискретных входов / 8 дискретных выходов |
|||||||
| ПР110-24.12Д.8Р | питание прибора и входов 24 В | ||||||
| ПР110-24.12Д.8Р-Ч | питание прибора и входов 24 В, имеются часы реального времени | ||||||
| ПР110-220.12ДФ.8Р | питание прибора и входов 220 В | ||||||
| ПР110-220.12ДФ.8Р-Ч | питание прибора и входов 220 В, имеются часы реального времени | ||||||
