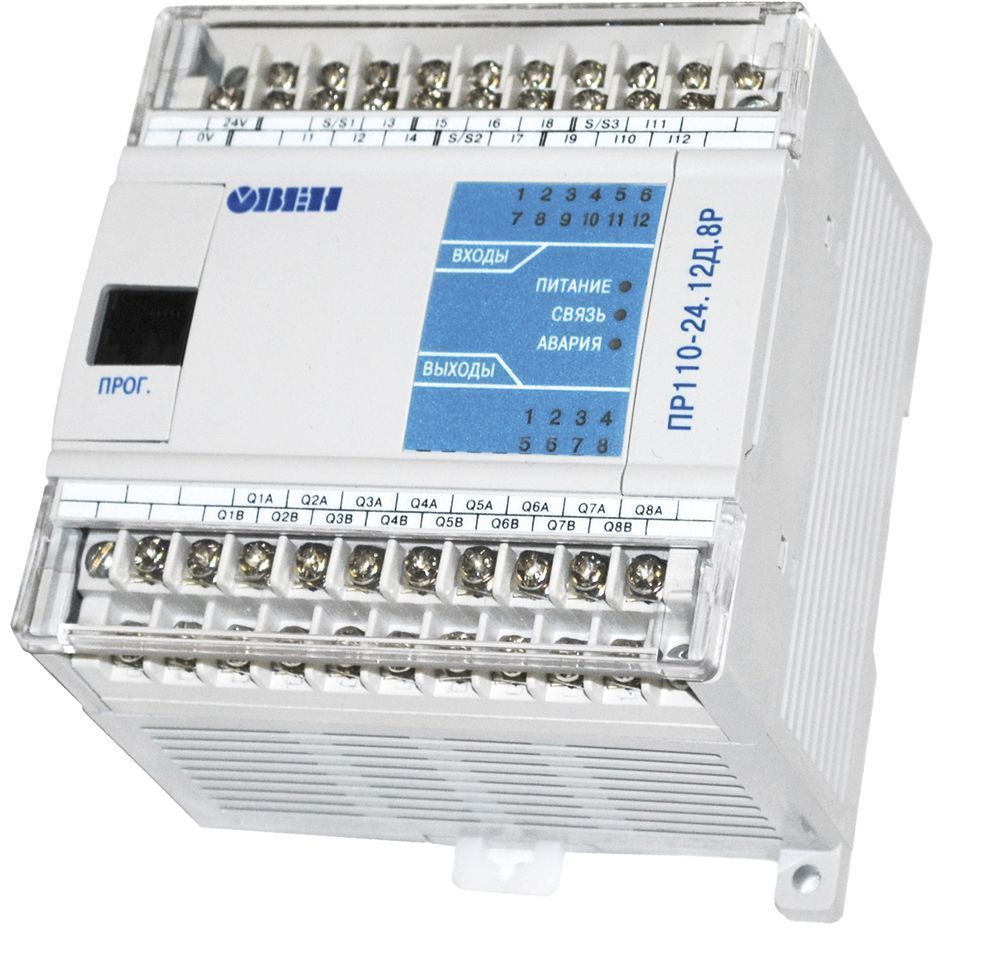

Реле программируемое Овен ПР110-220.12ДФ.8Р-Ч

Программируемое реле ПР110-220.12ДФ.8Р-Ч предназначено для построения простых автоматизированных систем управления технологическим оборудованием в промышленности, жилищно-коммунальном и сельском хозяйстве. Устройство выпускается согласно ТУ 4252-009-46526536-2015. С 1 января 2025 года все модификации ПР110 снимаются с производства. Для замены ПР110-220.12ДФ.8Р-Ч рекомендуется использовать усовершенствованный аналог — программируемое реле ПР100-230.1208.01.1 (12 дискретных входов 24 В, 8 релейных выходов, 1 интерфейс RS-485) или ПР100-230.1208.01.0 (без интерфейса). При выборе аналога обращайте внимание: все приборы ПР100 имеют встроенные часы реального времени и подключаются к ПК по USB без использования преобразователей ПР-КП10 и ПР-КП20.

Прибор программируется в среде Owen Logic на языке графических диаграмм FBD. Пользовательская программа записывается в энергонезависимую Flash-память. Для подключения к ПК и загрузки программы используется комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно). Наличие встроенных часов реального времени позволяет реализовывать алгоритмы по расписанию, с привязкой к дням недели и времени суток.

Расшифровка условного обозначения ПР110-220.12ДФ.8Р-Ч:

• ПР110 — программируемое реле для дискретных локальных систем.
• 220 — номинальное напряжение питания: 110…220 В переменного тока.
• 12ДФ — 12 дискретных фазовых входов переменного тока (~220 В).
• 8Р — 8 дискретных выходов (электромагнитных нормально-разомкнутых реле).
• Ч — наличие встроенных часов реального времени.

Технические характеристики программируемого реле Овен ПР110-220.12ДФ.8Р-Ч:

• Напряжение питания: ~90…264 В (номинальные 110 и 230 В, 47…63 Гц).
• Потребляемая мощность: не более 8 ВА.
• Дискретные входы (ДФ): 12 шт. Тип датчика — механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.).
• Входные сигналы для переменного напряжения: напряжение «лог. 1»: ~164…253 В, ток «лог. 1»: 0,70…1,32 мА. Напряжение «лог. 0»: ~0…20 В, ток «лог. 0»: 0…0,1 мА.
• Входные сигналы для постоянного напряжения: напряжение «лог. 1»: =232…360 В, ток «лог. 1»: 0,30…1,90 мА. Напряжение «лог. 0»: =0…20 В, ток «лог. 0»: 0…0,1 мА.
• Дискретные выходы (Р): 8 шт. Тип выходного устройства — электромагнитное реле (нормально разомкнутые контакты). Коммутируемое напряжение: до 250 В переменного тока, до 30 В постоянного тока. Установившийся ток: 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95, 3 А при напряжении не более 30 В постоянного тока. Допустимый минимальный ток нагрузки: 10 мА (при 5 В постоянного тока).
• Гальваническая развязка дискретных входов: групповая по 4 входа (1–4, 5–8 и 9–12). Электрическая прочность изоляции: 1500 В.
• Гальваническая развязка дискретных выходов: индивидуальная. Электрическая прочность изоляции: 1500 В.
• Электрический ресурс реле, не менее: 200 000 циклов. Механический ресурс реле, не менее: 5 000 000 циклов.
• Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, не более: 10 мс.
• Часы реального времени: есть. Точность хода: ±2 с/сутки при 25 °С. Коррекция хода: от +5,5 до -2,75 мин/месяц. Время автономной работы от встроенного элемента резервного питания при 25 °С: не менее 110 ч. Время полного заряда элемента резервного питания: не менее 10 ч.
• Интерфейс программирования: UART. Скорость обмена — 9600 бит/с, длина слова данных — 8 бит, контроль четности — нет, количество стоп-бит — 1.
• Сетевой обмен: протоколы Modbus-RTU (Slave), Modbus ASCII (Slave). Модуль интерфейсный ПР-МИ485 (приобретается отдельно).
• Программирование: среда программирования Owen Logic; преобразователи для программирования ПР-КП10, ПР-КП20 (не входят в комплектность и приобретаются отдельно).
• Количество функциональных блоков (ФБ) в программе, не более: 63.
• Индикация состояния входов/выходов: светодиодная, на передней панели.
• Тип корпуса: для крепления на DIN-рейку (35 мм) и на стену.
• Габаритные размеры: 110 × 73 × 96 мм.
• Степень защиты корпуса: IP20.
• Масса прибора, не более: 0,5 кг.
• Средний срок службы: 8 лет.

Условия эксплуатации и меры безопасности:

• Температура окружающего воздуха: от –20 до +55 °С.
• Относительная влажность воздуха: от 5 до 95 % (без конденсации влаги).
• Атмосферное давление: от 84 до 106,7 кПа.
• Высота над уровнем моря: не более 2000 м.
• Климатическое исполнение: группа В4 по ГОСТ Р 52931-2008 и категория УХЛ4 по ГОСТ 15150-69.
• Устойчивость к механическим воздействиям: группа исполнения N1 по ГОСТ Р 52931-2008 (частота вибрации от 10 до 55 Гц).
• Устойчивость к воздействию атмосферного давления: группа Р1 по ГОСТ Р 52931-2008.
• Класс защиты от поражения электрическим током: II по ГОСТ 12.2.007.0-75.
• На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Приборы должны устанавливаться в щитах управления, доступных только квалифицированным специалистам.
• Любые подключения к прибору и работы по его техническому обслуживанию производятся только при отключенном питании прибора и питании подключенных к нему устройств.
• Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора.
• Запрещается использование прибора в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.

Особенности устройства:

• Программирование в среде Owen Logic на языке графических диаграмм FBD (до 63 функциональных блоков).
• Наличие встроенных часов реального времени с возможностью коррекции хода и резервным питанием.
• Крепление на DIN-рейку (35 мм) и на стену с помощью винтов М3×15 (в комплект поставки не входят).
• Индикация состояния входов и выходов светодиодами на передней панели.
• Возможность подключения к сети Modbus RTU/ASCII в режиме Slave (требуется модуль ПР-МИ485, приобретается отдельно).
• Групповая гальваническая развязка входов: три группы по 4 входа (1–4, 5–8, 9–12).
• Для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления: системы контроля доступа и релейной защиты, реализация автоматов АВР, управление освещением, управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами), реализация конвейерных систем, управление подъемниками и парковочными автоматами.

Монтаж и подключение:

Монтаж должен производиться обученным специалистом при отключенном питании прибора и всех подключенных к нему устройств. Устройство следует монтировать в специализированных шкафах на DIN-рейку 35 мм или на вертикальную поверхность с помощью винтов М3 × 15 (приобретаются отдельно). Для подключения дискретных датчиков с питанием 230 В используются входы типа «ДФ». Подключение нагрузки к релейным выходам (Р) осуществляется по схемам из руководства по эксплуатации. Для записи пользовательской программы прибор подключается к ПК через комплект для программирования ПР-КП10 или ПР-КП20 (приобретаются отдельно).

Комплект поставки:

• Программируемое реле ПР110-220.12ДФ.8Р-Ч — 1 шт.
• Комплект крепежных элементов — 1 к-т.
• Паспорт и руководство по эксплуатации — 1 экз.
• Гарантийный талон — 1 экз.

Комплект для программирования ПР-КП10 или ПР-КП20, модуль интерфейсный ПР-МИ485 и винты М3×15 для монтажа на стену приобретаются отдельно.

Гарантийные обязательства:

Изготовитель — Овен — гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. Гарантийный срок хранения — 3 года со дня выпуска предприятием-изготовителем.
