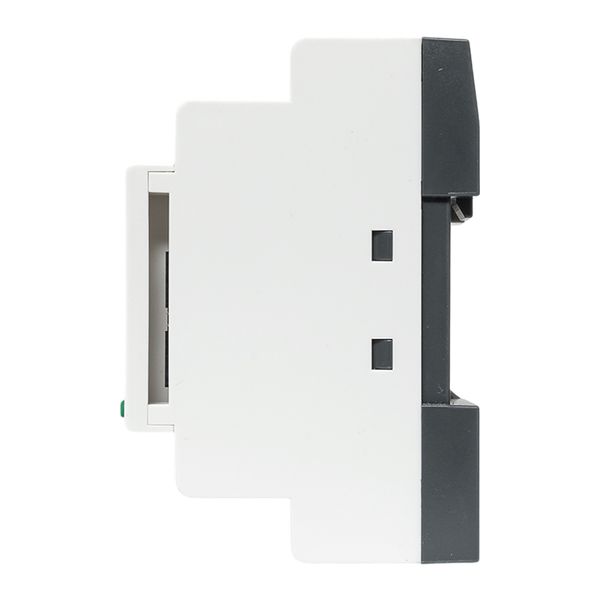

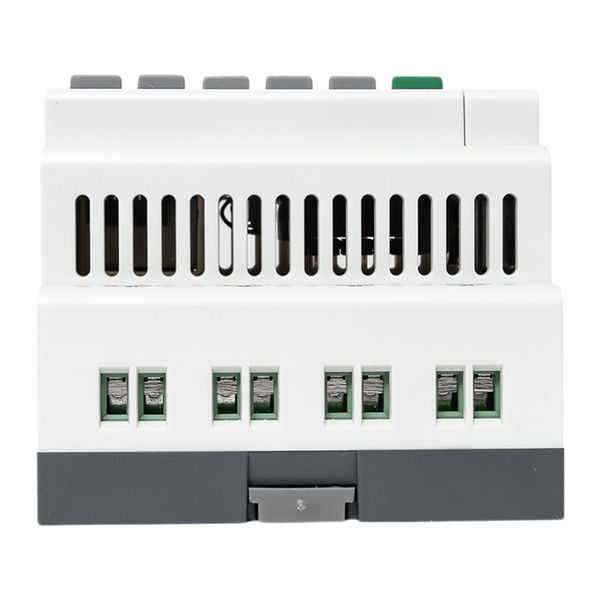

Программируемое реле EKF PRL100-12-R-AC
Артикул:
Код производителя
Хит продаж
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Головные модули PRO-Relay предназначены для выполнения логических операций по заданной программе.

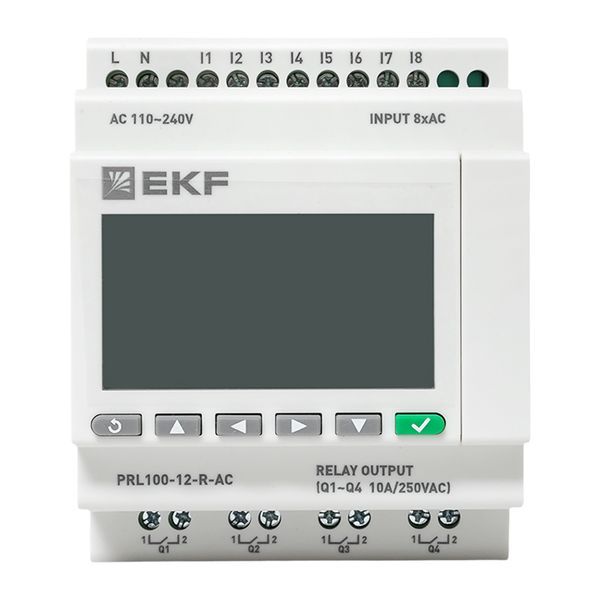

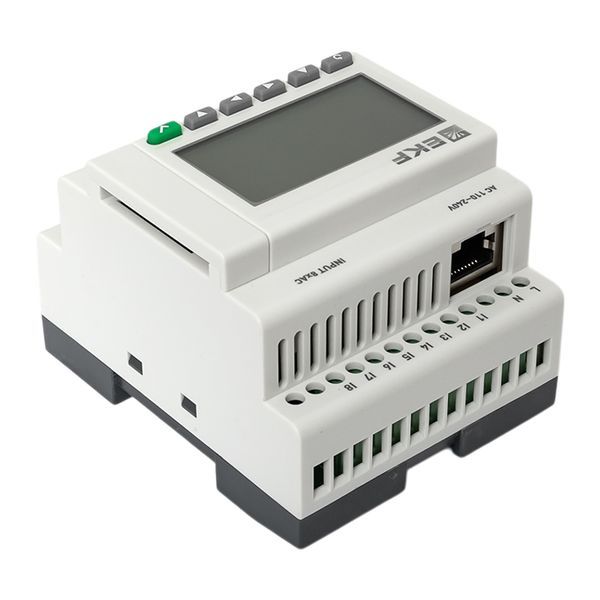

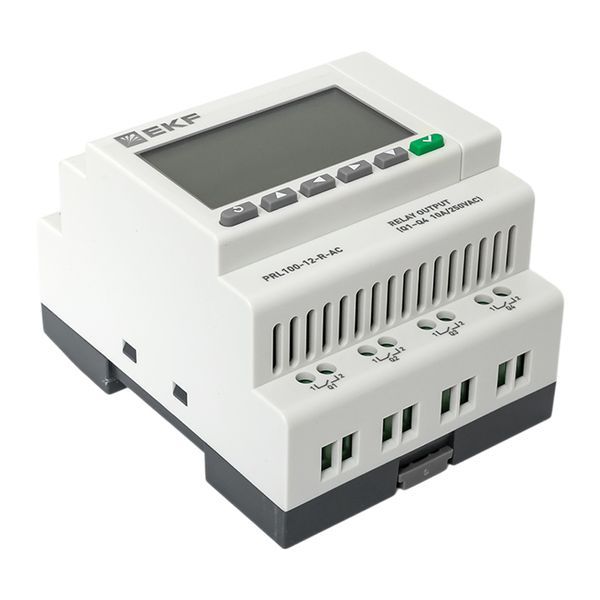

Программируемое реле PRL100-12-R-AC представляет собой программируемое логическое реле с конфигурацией: 8 дискретных входов, 4 дискретных выходов, предназначенное для построения систем автоматизации под управлением контроллера EKF. Питание осуществляется напряжением 230 В. Потребляемая мощность не более 13,2 Вт.
Назначение PRL100-12-R-AC:
Программируемое реле PRL100-12-R-AC предназначено для построения локальных систем автоматизации (АСУ ТП) небольшого и среднего масштаба. Применяется для управления исполнительными механизмами, сбора данных с датчиков, контроля технологических параметров. Используется в системах вентиляции, отопления, водоснабжения, энергетики, а также для автоматизации отдельных узлов оборудования.
Особенности и преимущества PRL100-12-R-AC:
- Входы — 8 дискретных (Дискретный (Д)) входов для подключения датчиков и устройств управления.
- Выходы — 4 дискретных (Релейные (нормально-разомкнутые)) выходов для управления исполнительными механизмами.
- Гальваническая изоляция выходов — Есть, защищает нагрузку от помех.
- Интерфейсы связи — Ethernet, обеспечивают интеграцию в системы автоматизации.
- Промышленные протоколы — Modbus TCP (Master/Slave);Modbus RTU (Master/Slave);Modbus ASCII (Master/Slave), обеспечивают совместимость с различным оборудованием.
- Интерфейс программирования — Ethernet, обеспечивает удобное конфигурирование и отладку.
- Среда программирования — PRO-Relay Master, интуитивно понятный интерфейс.
- Расширяемость — поддерживает подключение модулей расширения для наращивания количества входов/выходов.
- Часы реального времени — встроенные часы реального времени для хронологического контроля событий.
- Клавиатура — встроенная клавиатура для управления и настройки.
- Степень защиты — IP20, обеспечивает защиту от пыли и влаги.

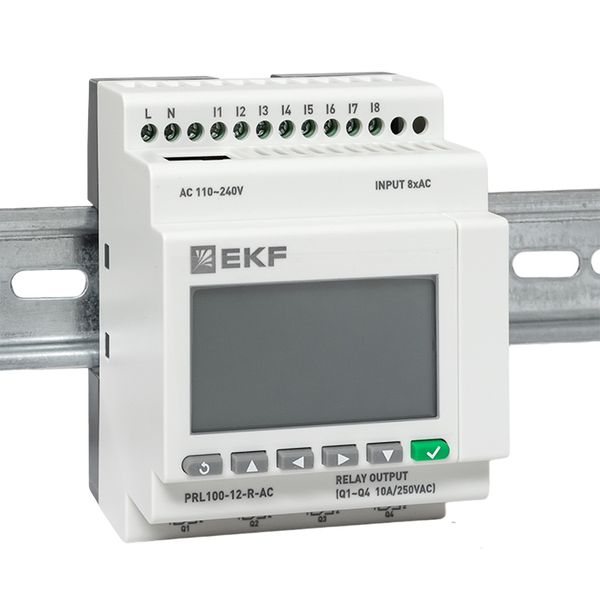

- Монтаж — На DIN-рейку;На монтажную панель, простой и надежный способ установки.
Технические характеристики PRL100-12-R-AC:
- Диапазон питания (AC): 85-265 В.
- Номинальное напряжение питания: 230 В.
- Потребляемая мощность: 13,2 Вт.
- Номинальный ток: 0,05 А.
- Минимальное время цикла: 0,6 мс.
- Время выполнения пустого цикла: 6 мс.
- Количество дискретных входов (DI): 8.
- Тип дискретных входов: Дискретный (Д).
- Количество дискретных выходов (DO): 4.
- Тип дискретных выходов: Релейные (нормально-разомкнутые).
- Максимальный ток нагрузки дискретных выходов: 10 А;3 А.
- Гальваническая изоляция дискретных выходов: Есть.
- Интерфейсы: Ethernet.
- Промышленные протоколы: Modbus TCP (Master/Slave);Modbus RTU (Master/Slave);Modbus ASCII (Master/Slave).
- Скорость передачи по RS-485: 4800 бит/с;9600 бит/с;14400 бит/с;19200 бит/с;38400 бит/с;57600 бит/с;115200 бит/с.
- Количество интерфейсов Ethernet: 1.
- Скорость передачи по Ethernet: 10 Мбит/с.
- Интерфейс программирования: Ethernet.
- Среда программирования: PRO-Relay Master.
- Flash-память: 256 КБ.
- Оперативная память: 64 КБ.
- Постоянная память: 32 КБ.
- Степень защиты: IP20.
- Рабочая температура: -20 до +55 °C.
- Тип крепления: На DIN-рейку;На монтажную панель.
- Расширяемость: Есть.
- Съемные клеммники: Нет.
- Часы реального времени: Есть.
- Клавиатура: Есть.
- Поддерживаемые языки: Русский;Английский.
- Высота: 90 мм.
- Ширина: 72 мм.
- Глубина: 61 мм.
- Вес: 0,211 кг.
Комплект поставки PRL100-12-R-AC:
программируемое реле, руководство по эксплуатации, паспорт, упаковка
Технические характеристики
Производитель
EKF
Модель
PRO-Relay PRL100
Номинальное напряжение
230 В
Потребляемая мощность
13,2 Вт
Номинальный ток
0,05 А
Рабочая температура
От -20 до +55 C
Дисплей
Вид дисплея Текстовый Цветность дисплея Монохромный Тип дисплея LCD Подсветка ЖКИ-подсветка Разрешение экрана 128х64 пиксели Количество кнопок 6 шт. Светодиоды ЕстьИнтерфейсы
Интерфейсы связи Ethernet Поддерживаемые промышленные протоколы Ethernet 100 Base-T- Modbus ASCII (Master/Slave)
- Modbus RTU (Master/Slave)
- Modbus TCP (Master/Slave)
- Master
- Slave
Вычислительные ресурсы
Среда программирования PRO-Relay Master Конфигурирование PRO-Relay Master Объем флеш-памяти (тип памяти) 256 КБ Объем оперативной памяти (тип памяти) 64 КБ Объем постоянной памяти (тип памяти) 32 КБ Количество сетевых запросов в режиме Master До 2 шт. Время выполнения пустого цикла (стабилизированное) 6 мс Тип входа Дискретный (DI)Характеристики дискретных входов (DI)
Количество входов (дискретные входы (DI)) 8 Тип входов (дискретные входы (DI)) Дискретный (Д) Подключаемые входные устройства- Датчики типа «сухой контакт»
- Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Характеристики аналоговых входов (AI)
Тип выходов Дискретный (DO)Характеристики дискретных выходов (DO)
Количество дискретных выходов DO 4 Тип выхода (дискретных выходов (DO)) Релейные (нормально-разомкнутые) Ток нагрузки (max) дискретных выходов DO- 10 А
- 3 А
Характеристики аналоговых выходов (AO)
Номинальное напряжение 230 ВОбщее
Диапазон переменного напряжения 85-265 В Минимальное время цикла 0,6 мс Часы реального времени Есть Применение- Вентиляция
- Водоподготовка
- Отопление
- 115200 бит/с
- 14400 бит/с
- 19200 бит/с
- 38400 бит/с
- 4800 бит/с
- 57600 бит/с
- 9600 бит/с
Для дискретных входов DI
Напряжение «логической единицы» (дискретные входы (DI)) 79-240 В Ток «логической единицы» дискретных входов DI 0,006 мА Напряжение «логического нуля» (дискретные входы (DI)) 0-40 В Ток «логического нуля» дискретных входов DI 0,003 мАДля аналоговых входов (AI)
Работа в дискретном режиме (аналогового входа AI) НетДля дискретных выходов (DO)
Тип коммутируемого сигнала дискретных выходов (DO) Постоянный ток Коммутируемое напряжение в нагрузке, постоянного тока дискретных выходов (DO), не более 30 ВДля аналоговых выходов (AO)
Встроенный источник питания Нет Поддерживаемые языки- Английский
- Русский
- На DIN-рейку
- На монтажную панель
