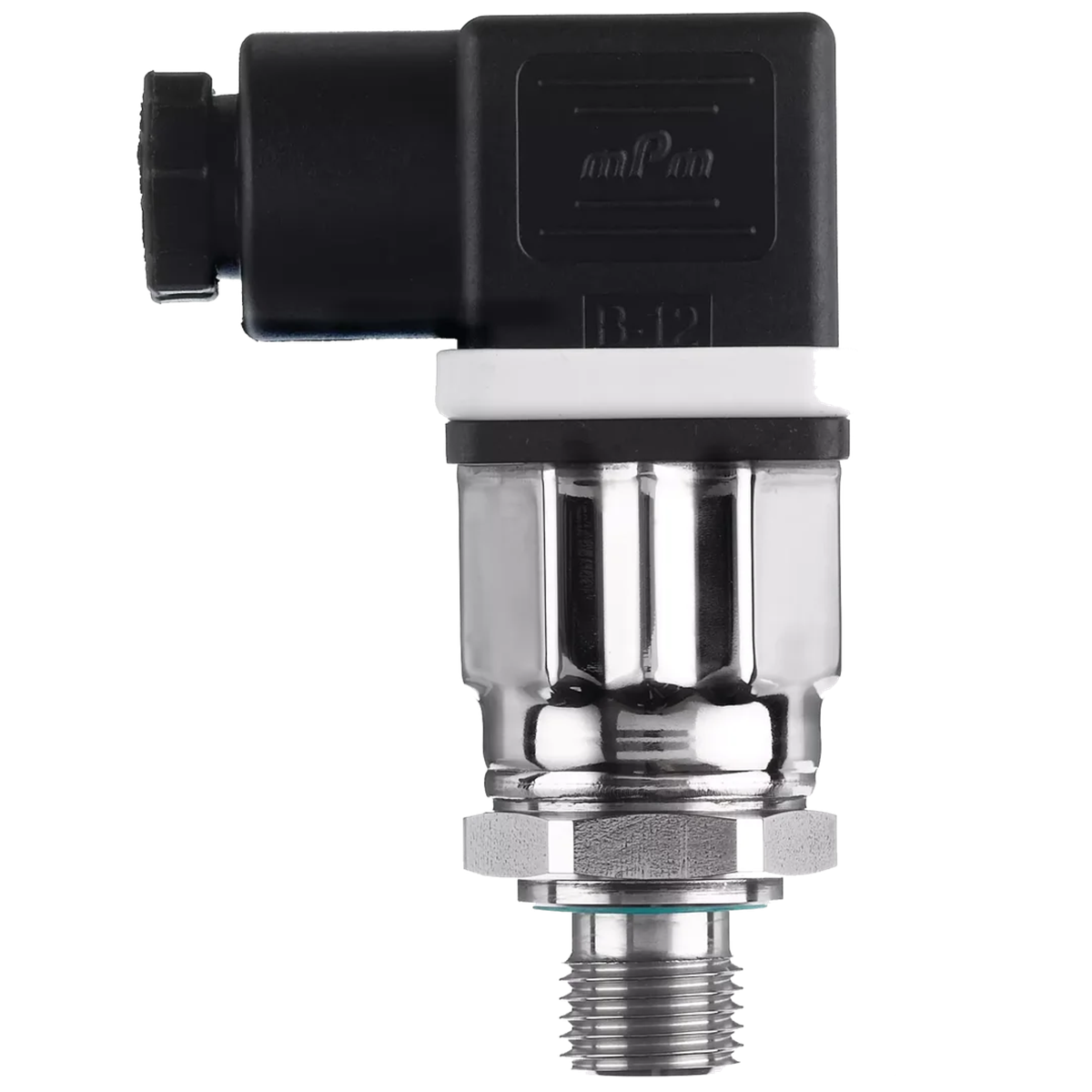

Датчик преобразователь давления JUMO MIDAS S05 тип 401010/000-461-405-504-20-61/000

Name: Датчик преобразователь давления JUMO MIDAS S05 тип 401010/000-461-405-504-20-61/000
Brand: Jumo
SKU: 00000036965
Availability: InStock

Артикул: отзывов нет

Код производителя

Датчик преобразователь давления JUMO MIDAS S05 тип 401010/000-461-405-504-20-61/000

По запросу

В корзине

Нет в наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Преобразователь давления JUMO MIDAS S05 предназначен для измерения относительного давления жидкостей и газов.

Датчик преобразователь давления JUMO MIDAS S05 401010/000-461-405-504-20-61/000 предназначен для непрерывного измерения избыточного давления жидких и газообразных сред в диапазоне от 0 до 25 бар. Модель имеет полностью сварную измерительную систему из нержавеющей стали с пьезорезистивным кремниевым сенсором и мембраной AISI 316L, что обеспечивает надежную работу с широким спектром сред, включая агрессивные, и гарантирует герметичность. Преобразователь оснащен двухпроводной токовой петлей с выходным сигналом 4…20 мА.

Назначение:

Применяется в системах автоматического контроля и регулирования для контроля рабочего давления, защиты оборудования и автоматического управления в гидравлических и пневматических системах, газораспределительных системах, насосных станциях, компрессорах, прессах, трубопроводах, котельных и системах вентиляции.

Особенности и преимущества:

Полностью сварная измерительная система — обеспечивает надежную герметичность, предотвращает утечки среды и допускает миллионы циклов нагружения.
Высокая перегрузочная способность — кремниевый сенсор устойчив к значительным перегрузкам (до 100 бар).
Широкий спектр измеряемых сред — подходит для газа, пара, воды, слабоагрессивных и агрессивных жидкостей, нефтепродуктов и топлива.
Широкий температурный диапазон — работоспособен при температурах измеряемой среды и окружающего воздуха от -40 до +125 °C.
Высокая точность — класс точности 0,5 % от диапазона.

Технические характеристики прибора JUMO MIDAS S05 401010/000-461-405-504-20-61/000:

Тип давления: избыточное (relative pressure).
Диапазон измерения: от 0 до 25 бар.
Перегрузочная способность: до 100 бар.
Выходной сигнал: 4…20 мА (двухпроводная линия связи).
Напряжение питания: 10…30 В постоянного тока (номинальное 24 В).
Допустимое сопротивление нагрузки: 0…700 Ом.
Класс точности: 0,5 % от диапазона.
Полная погрешность при +20 °C: 0,5 % от диапазона.
Время отклика (t90): не более 5 мс.
Присоединение к процессу: резьба G1/2 по DIN EN 837.
Материал мембраны: AISI 316L.
Тип сенсора: пьезорезистивный.
Электрическое подключение: разъем по DIN EN 175301-803, форма A (кабельная розетка).
Температура измеряемой среды: от -40 до +125 °C.
Температура окружающего воздуха: от -40 до +125 °C.
Атмосферное давление: от 84 до 106,7 кПа.
Степень защиты: IP65.
Стандарты и одобрения: IEC 60068-2-6, DIN 16086, UL, EAC, TR TS 020/2011.
Высота: 84 мм.
Средний срок службы: не менее 10 лет.

Комплект поставки JUMO MIDAS S05 401010/000-461-405-504-20-61/000:

преобразователь давления, руководство по эксплуатации, комплект монтажных креплений (при наличии).

Технические характеристики

Общие характеристики

Производитель Jumo Исполнение Общепромышленные Тип давления Избыточное (ДИ) Тип сигнала Аналоговый ВПИ, МПа 2,5 МПа Класс точности 0,5% ВПИ Рабочее атмосферное давление 84-106,7 кПа Выходной сигнал постоянного тока 4-20 мА Напряжение питания 10-30 В Номинальное напряжение питания 24 В Сопротивление нагрузки 0-700 Ом Среда измерения

Агрессивные жидкости
Вода
Газ
Нефтепродукты
Пар
Слабоагрессивные жидкости
Топливо

Применение

Вентиляция
Газораспределительные системы
Гидравлические системы
Компрессоры
Котельные
Насосные станции
Пневматические системы
Прессы
Трубопроводы

Назначение

Автоматическое управление
Защита оборудования
Контроль рабочего давления

Дисплей Нет Рабочая температура измеряемой среды От -40 до +125 С Рабочая температура окружающего воздуха От -40 до +125 С Степень защиты корпуса IP65 Помехоустойчивость Есть Wi-Fi Нет Тип сенсора Пьезорезистивный Тип присоединения Штуцер Штуцер для подключения давления G1/2 Высота 84 мм Страна производства Германия

Аналоговый выход

Тип выходного сигнала (аналоговый выход) 4-20 мА Схема подключения (аналоговый выход) Двухпроводная токовая петля Серия MIDAS S05 Материал мембраны Сталь AISI 316L
