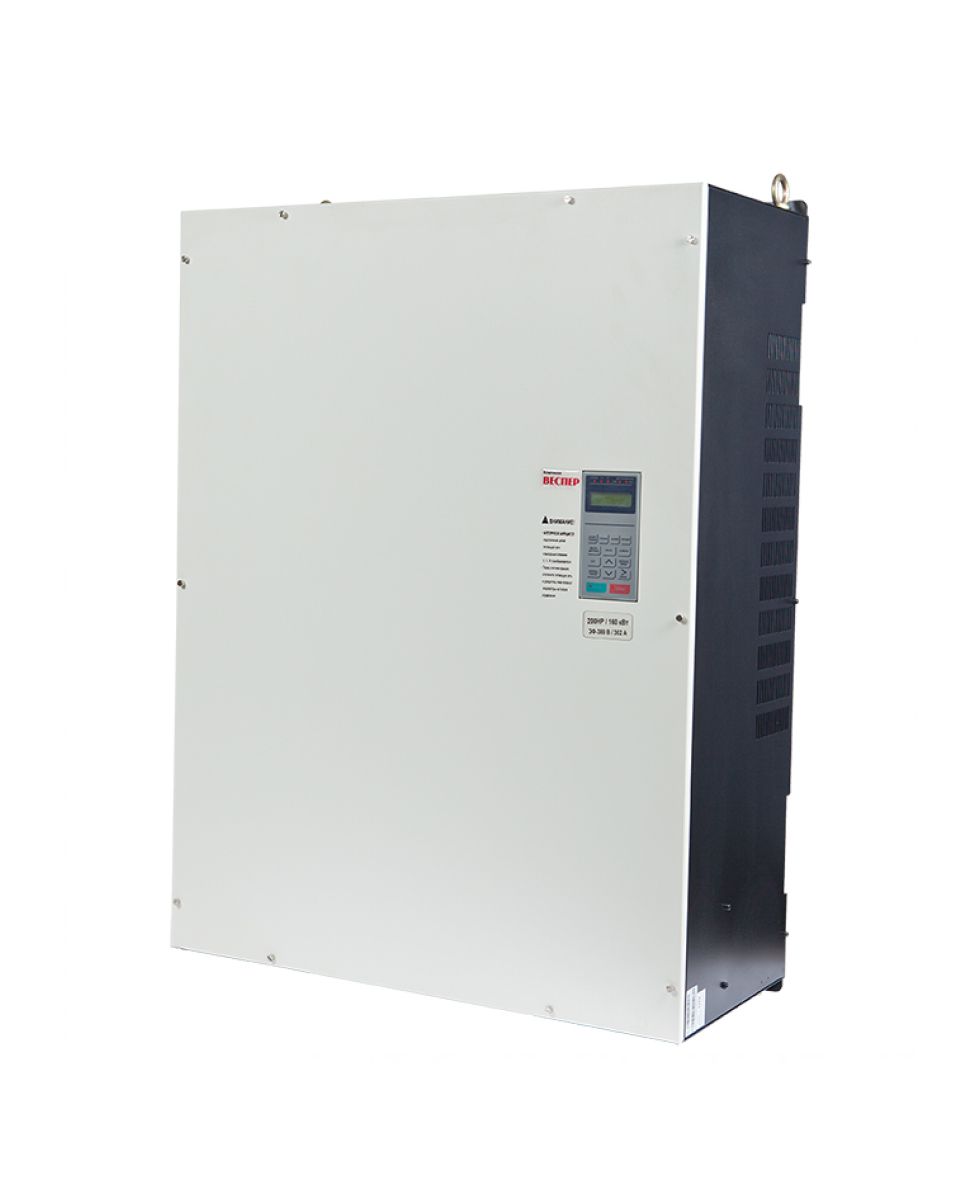

| EI -9011-IP54 |
050К |
060К |
075К |
100К |
125К |
150К |
175К |
200К |
250К |
300К |
400К |
500К |
600К |
| Максимальная мощность применяемого двигателя, кВт |
37 |
45 |
55 |
75 |
93 |
110 |
132 |
160 |
185 |
220 |
315 |
400 |
500 |
Выходные характерис-
тики |
Полная мощность
преобразователя, кВА |
50 |
60 |
75 |
100 |
125 |
150 |
200 |
200 |
300 |
300 |
400 |
500 |
600 |
| Номинальный выходной ток, А |
46 |
52 |
62 |
85 |
99 |
130 |
155 |
172 |
230 |
280 |
370 |
510 |
550 |
| Максимальное выходное напряжение |
Трехфазное 575/600/660/690 В (пропорционально входному напряжению) |
| Номинальная выходная частота |
Вплоть до 400 Гц (достигается посредством программирования) |
| Источник питания |
Номинальное входное напряжение и частота |
Трехфазное 575/600/660/690 В 50/60 Гц |
| Допустимые отклонения напряжения |
+ 10 %, - 15 % |
| Допустимые отклонения частоты |
± 5 % |
Характерис-
тики цепи управления |
Метод управления |
Синусоидальная широтно-импульсная модуляция |
| Стартовый крутящий момент |
150 Гц % при 1 Гц (150 % при 0 об/мин с импульсным датчиком вращения) |
| Диапазон управления скоростью |
1:100 (1:1000 с использованием импульсного датчика вращения) |
| Точность управления скоростью |
± 0,2 % (± 0,02 % с использованием импульсного датчика вращения) |
| Полоса пропускания ПИД-регулятора по скорости |
5 Гц (30 Гц с использованием импульсного датчика вращения) |
| Ограничение крутящего момента |
Определяется уставками (по одному параметру для каждого из четырех квадрантов) |
| Точность по моменту |
± 5 % |
| Полоса пропускания ПИД-регулятора по моменту |
20 Гц (40 Гц с использованием импульсного датчика вращения) |
| Диапазон управления частотой |
от 0,1 до 400 Гц |
| Точность частотных режимов |
Цифровая команда: ± 0,01% (от -10°С до +40°С) |
| Аналоговая команда: ± 0,1% (25°С ± 10°С) |
| Разрешение по частоте |
Опорный цифровой сигнал: ± 0,01 Гц |
| Опорный аналоговый сигнал: ± 0,03 Гц / 60 Гц (11 бит + код) |
| Разрешение по частоте |
0,01 Гц |
| Запас по перегрузке |
150 % от номинального выходного тока 1 минуту |
| Сигнал задания частоты |
от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА |
| Время разгона/торможения |
от 0,01 до 6000 с (Времена разгона/торможения имеют независимые уставки, возможны 4 ступени) |
| Тормозящий крутящий момент |
Порядка 20 % (с внешним тормозным резистором – 100 %) |
| Внешний тормозной прерыватель |
| Защитные функции |
Защита электродвигателя от перегрузки |
Защищен с помощью электронного термического реле перегрузки |
| Мгновенная перегрузка по току |
Силовое выходное переменное напряжение мгновенно отключается примерно при 200% от номинального тока преобразователя |
| Защита плавким предохранителем |
При перегорании предохранителя силовое выходное переменное напряжение отключается |
| Перегрузка |
Силовое выходное переменное напряжение отключается через минуту работы при 150% от номинального тока преобразователя |
| Перенапряжение |
Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока превышает 1320 В |
| Недостаточное напряжение |
Силовое выходное переменное напряжение отключается, если напряжение на шине постоянного тока ≤ 627 В |
| Кратковременное отключение напряжения питания |
Немедленное отключение выходного силового напряжения при кратковременном прекращении подачи питания
более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время
не более 2 с (от 37 до 93 кВт).
Немедленное отключение выходного силового напряжения при пропадании напряжения питания (от 110 до 500 кВт). |
| Перегрев радиатора-теплоотвода |
Защищен термистором |
| Предотвращение срыва |
Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью |
| Защита от токов утечек |
Защищен электронной цепью (нарушение баланса выходных токов) |
| Световой индикатор "Заряд" |
Световой индикатор "Заряд" горит, пока напряжение шины не упадет ниже 50 В |
| Окружающая среда |
Температура окружающей среды |
- 10°…+ 45°С |
| Влажность |
Относительная влажность не более 90% |
| Температура хранения |
От - 20°С до + 60°С |
| Размещение |
Внутри помещения, защищенного от коррозионных газов и пыли |
| Высотность |
Не более 1000 м |
| Вибрация |
От 9,81 м/c2 (1g) при менее, чем 20 Гц ; до 1,96 м/c2 (0,2g) от 20 до 50 Гц |
