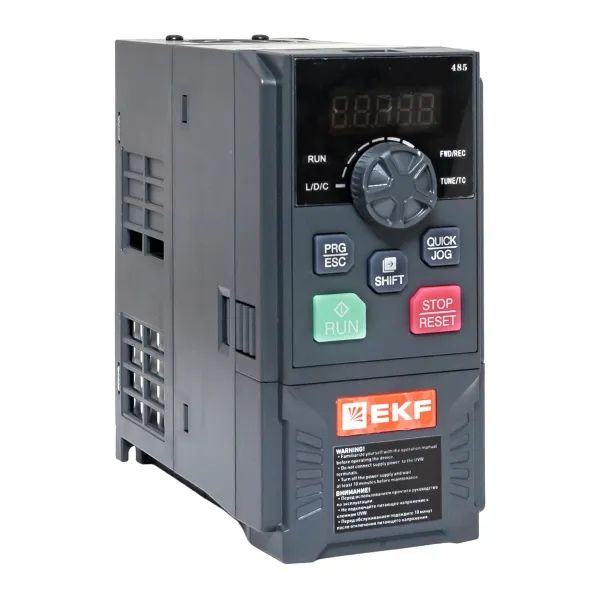

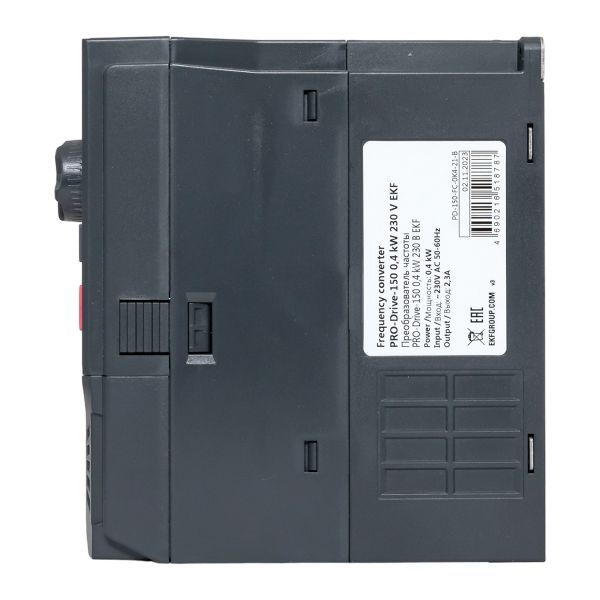

Преобразователь частоты EKF Pro-Drive PD-150-FC-0K4-21-B
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Преобразователь обеспечивает точное поддержание скорости вращения или момента на валу двигателя в зависимости от внешних факторов. Преобразователи соответствуют требованиям ГОСТ IEC 61800-5-1, ГОСТ IEC 61800-3.

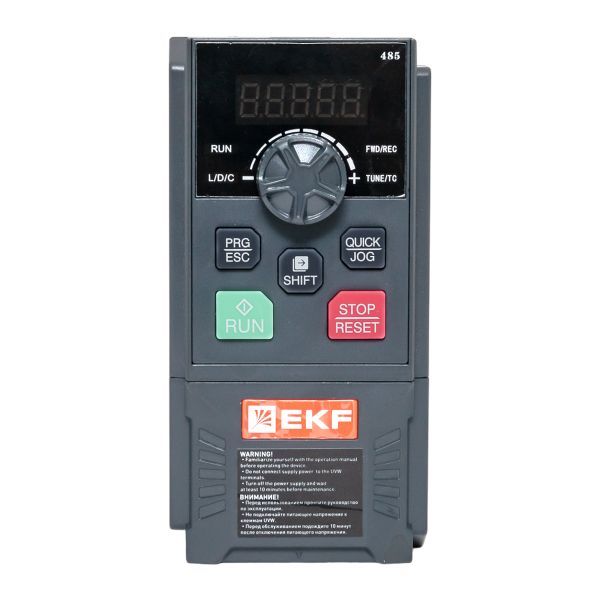

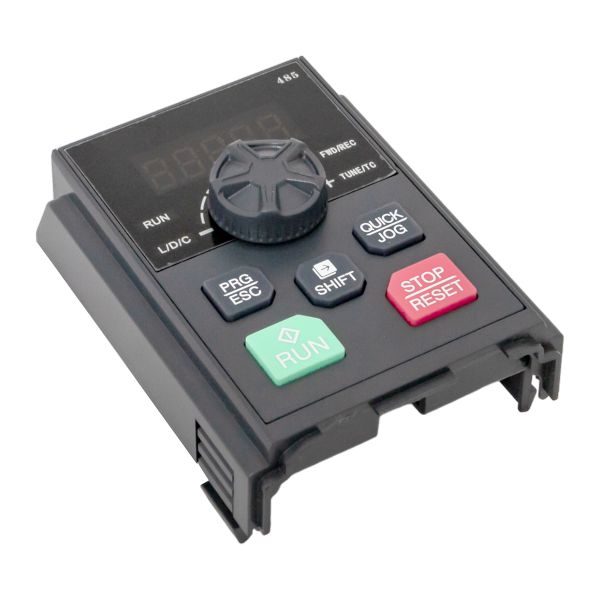

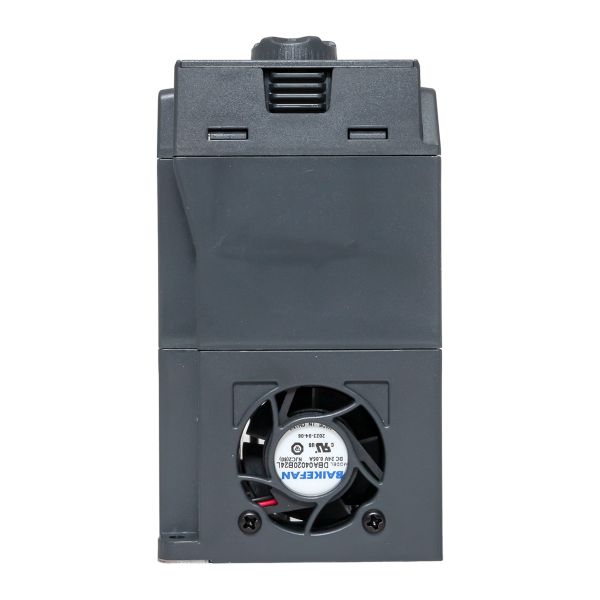

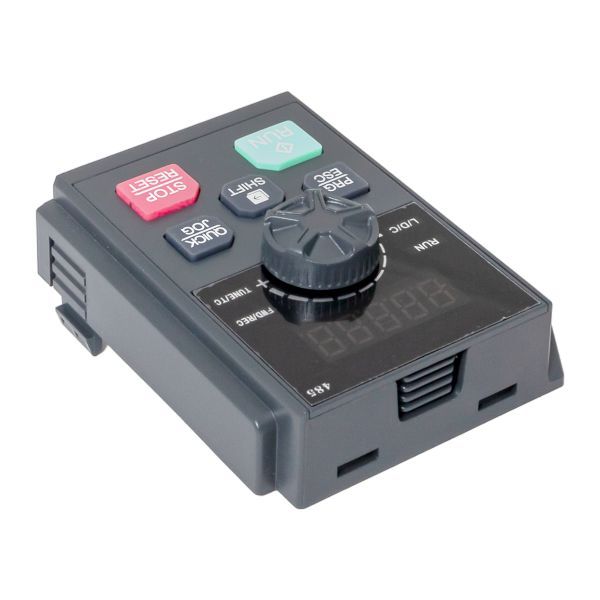

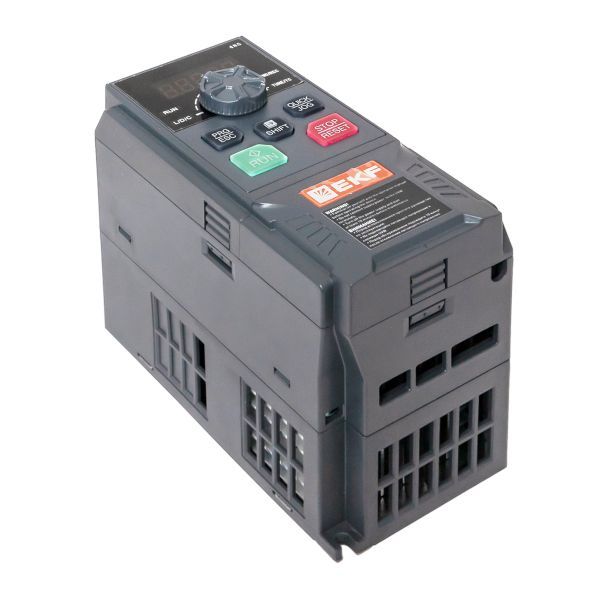

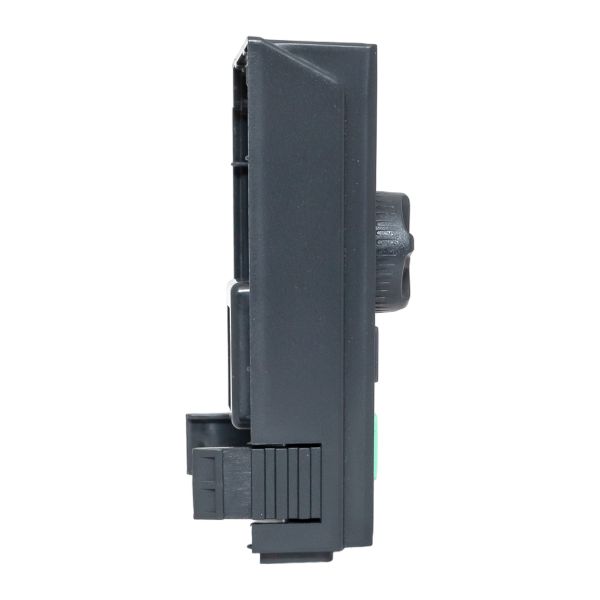

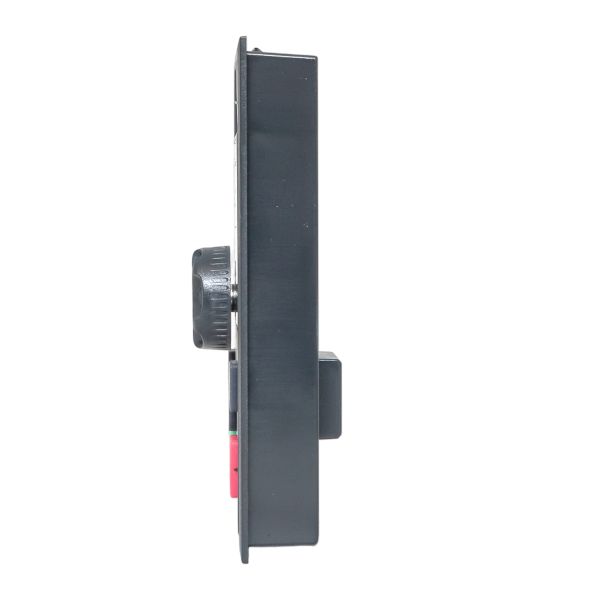

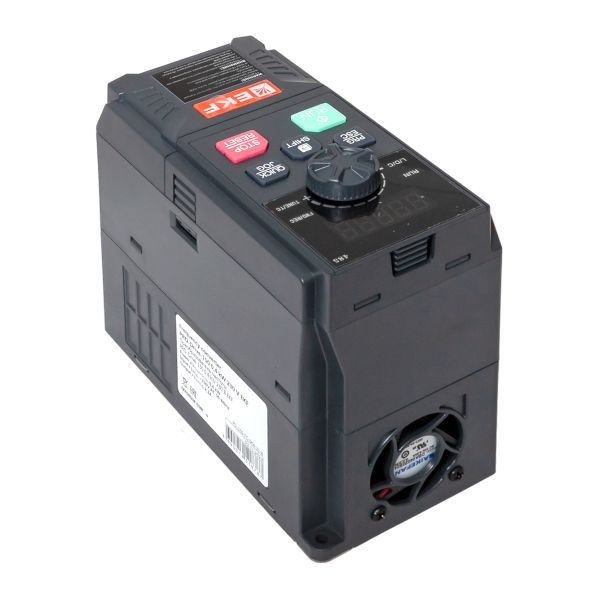

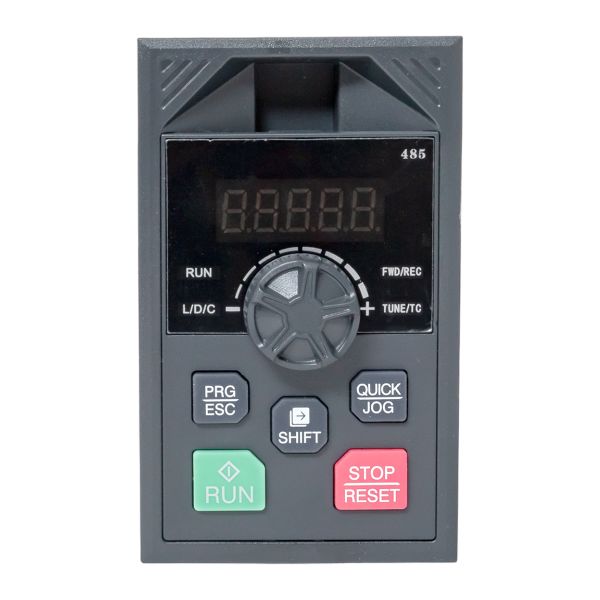

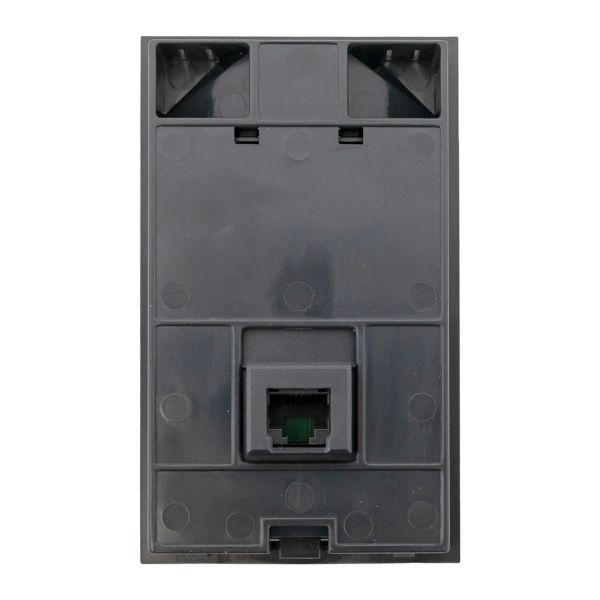

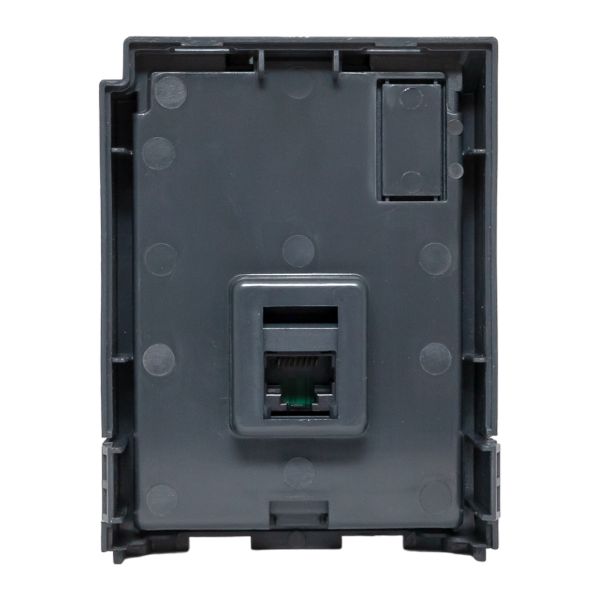

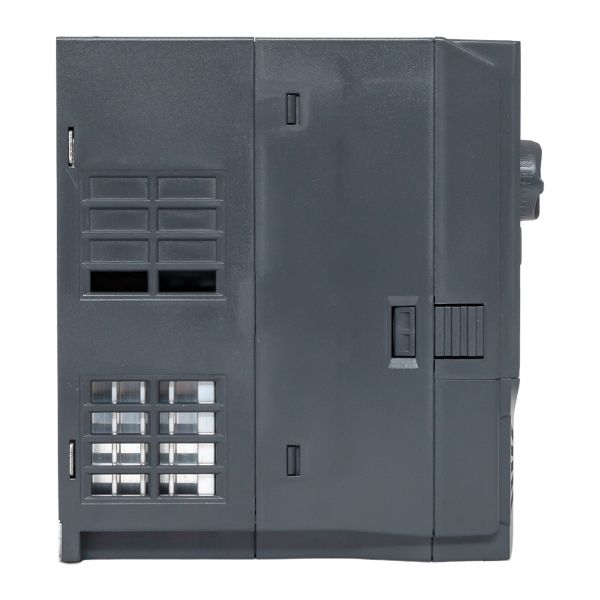

Преобразователь частоты EKF Pro-Drive PD-150-FC-0K4-21-B представляет собой компактное высокоэффективное устройство мощностью 0,4 кВт, разработанное для управления асинхронными электродвигателями в однофазных сетях переменного тока напряжением 190–260 В с допустимым отклонением ±15%. Модель относится к универсальной серии PRO-Drive 150, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя с диапазоном 1:200, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет сверхкомпактные габариты (74 × 148 × 130 мм) и вес всего 1,5 кг, что делает её идеальной для применения в ограниченном пространстве шкафов управления. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от -10 до +50 °C).
Расшифровка условного обозначения (код типа):
- PD-150-FC — серия: PRO-Drive 150 (универсальный преобразователь частоты для общепромышленных применений).
- 0K4 — номинальная мощность двигателя: 0,4 кВт.
- -21 — тип питания: однофазное напряжение 190–260 В (номинальное 230 В).
- B — наличие встроенного тормозного модуля (тормозного прерывателя), что позволяет подключать внешний тормозной резистор для динамического торможения.
Основные технические характеристики:
| Параметр | Значение |
| Входное напряжение | 1×190–260 В переменного тока, ±15% |
| Входная частота сети | 50/60 Гц |
| Количество входных фаз | 1 |
| Количество выходных фаз | 3 |
| Номинальная мощность (режим G, постоянный момент) | 0,4 кВт |
| Номинальный входной ток, А | 5,4 |
| Номинальный выходной ток, А | 2,3 |
| Перегрузочная способность (тип G) | 150% в течение 60 с; 180% в течение 5 с |
| Выходное напряжение | 0–100% входного напряжения, регулируемое |
| Выходная частота (векторный режим) | 0–600 Гц |
| Выходная частота (V/f-режим) | 0–1200 Гц |
| Несущая частота ШИМ | 1,0–16,0 кГц с автоматической регулировкой |
| Режимы управления | Бездатчиковое векторное управление (SVC) и скалярное V/f-управление |
| Пусковой момент (тип G) | 150% при 0,25 Гц (в векторном режиме) |
| Диапазон регулирования скорости | 1:200 (векторное управление) |
| Точность регулирования скорости | ±0,5% (векторное управление) |
| Время реакции крутящего момента | 40 мс (векторное управление) |
| Встроенный тормозной модуль | есть (клеммы + и PB) |
| Класс защиты корпуса | IP20 |
| Климатическое исполнение | УХЛ4 |
| Габаритные размеры (Ш×В×Г), мм | 74 × 148 × 130 |
| Вес нетто, кг | 1,5 |
| Количество аналоговых входов | 2 |
| Количество аналоговых выходов | 2 |
| Количество дискретных входов | 5 |
| Количество дискретных выходов (всего) | 3 (2 релейных + 1 транзисторный с открытым коллектором) |
| Высокоскоростной импульсный вход/выход | есть (клемма HDI для входа до 50 кГц; клемма FM для выхода до 50 кГц) |
| Встроенный ЭМС-фильтр | отсутствует (требуется внешний) |
| Встроенный дроссель постоянного тока | отсутствует |
| Температура окружающей среды при эксплуатации | −10…+50 °C (при +40…+50 °C требуется снижение номинальной мощности на 3% на каждый °C выше +40 °C) |
| Температура хранения | −20…+60 °C |
| Относительная влажность | ≤ 95% (без конденсации) |
| Высота над уровнем моря | ≤ 1000 м – номинальная мощность; > 1000 м – снижение мощности на 1% на каждые 100 м |
| Срок службы, лет | не менее 7 |
| Гарантия, лет | 3 |
Функциональные возможности и особенности:
- Режимы управления – бездатчиковое векторное управление (SVC) и скалярное V/f-управление.
- Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя.
- Встроенный тормозной модуль – позволяет подключать внешний резистор к (+) и PB для динамического торможения.
- Защитные функции – более 30 видов защит: от перегрузки, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю, обрыва фаз, перегрева и др.
- Интерфейсы – RS-485 с поддержкой Modbus RTU; опционально – платы расширения для Profibus DP, CANopen, Profinet, EtherCAT.
- Входы/выходы – 5 дискретных входов, 2 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода, 2 релейных выхода (250 В AC / 3 А) и 1 транзисторный выход с открытым коллектором. Имеется высокоскоростной импульсный вход (HDI, до 50 кГц) и высокоскоростной импульсный выход (FM, до 50 кГц).
- Программируемые функции – встроенный ПЛК (16 ступеней), ПИД-регулятор, режим частоты качания, функции счёта и длины.
- Дополнительно – автоматическая стабилизация напряжения (AVR), ограничение крутящего момента, режим «спящий/пробуждение».
Особенности монтажа и подключения:

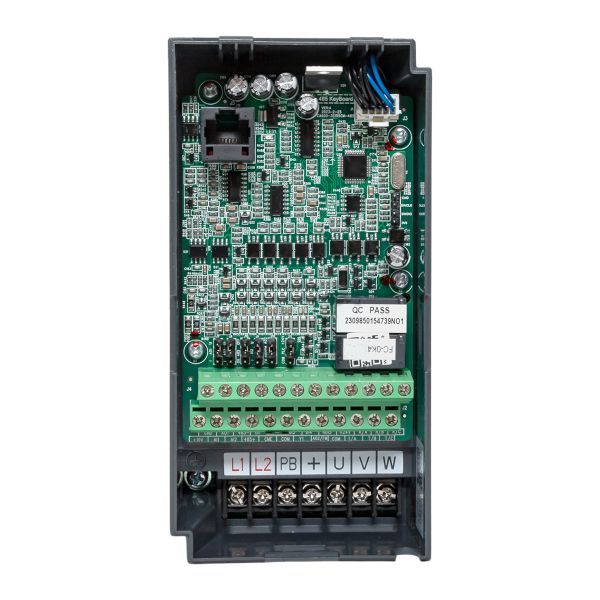

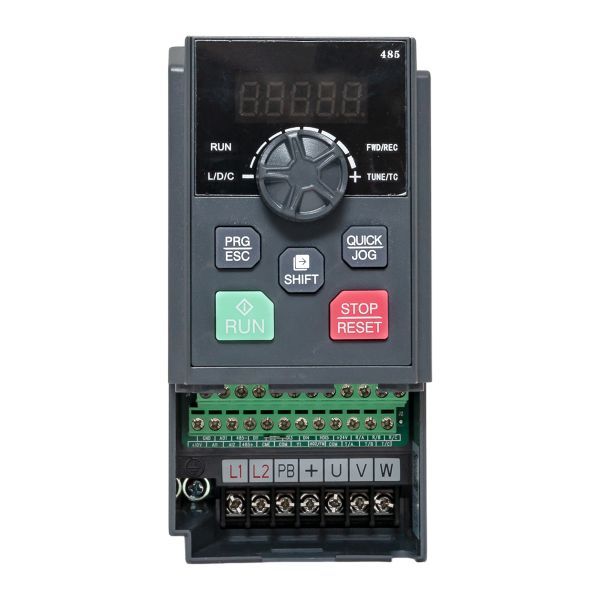

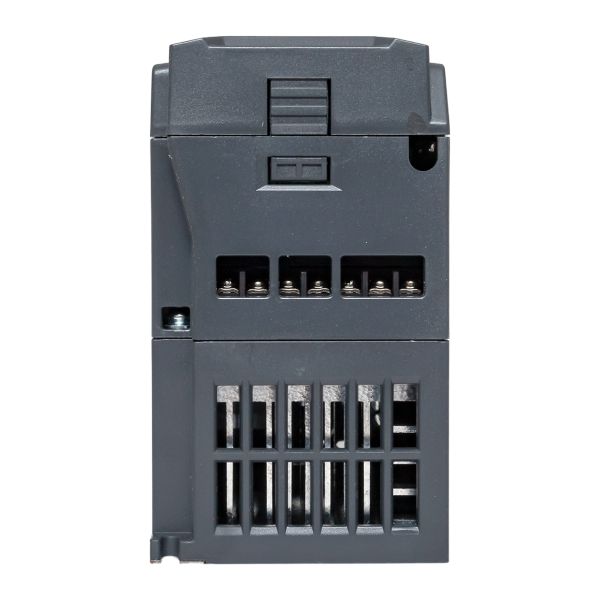

Вертикальный монтаж, зазоры сверху/снизу – не менее 100 мм. Крепление – 4 болта через отверстия диаметром 4,5 мм. Силовые клеммы: L, N – вход; U,V,W – двигатель; PE – заземление. Тормозной резистор – (+) и PB (полярность, длина до 5 м). Кабели управления – экранированные, отдельно от силовых, длина аналоговых линий до 20 м. Перед монтажом – отключить питание, дождаться разрядки (индикатор CHARGE погас, напряжение
Области применения:
- Вентиляция и кондиционирование.
- Насосное оборудование малой мощности.
- Конвейеры малой мощности.
- Мешалки, упаковочные машины.
- Энергосберегающие проекты.
Комплект поставки:
- Преобразователь – 1 шт.
- Руководство по эксплуатации – 1 экз.
- Паспорт – 1 экз.
- Крепёжные элементы – 1 компл.

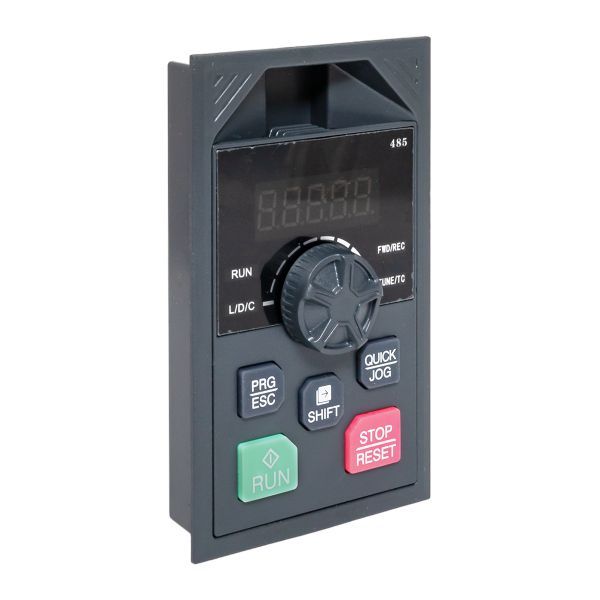

- Кабель для выносной панели – 1 шт.
Сертификация и соответствие:
Соответствует ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ IEC 61800-5-1, ГОСТ IEC 61800-3. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай).
Гарантийные обязательства:
Гарантия 3 года, срок службы ≥7 лет.
Технические характеристики
- Векторный без обратной связи (SVC)
- Скалярный (V/F)
- Для вентиляции
- Для водоотведения
- Для водоснабжения
- Для конвейеров
- Для насосов
- Для промышленных машин
- Для станков
- Для центрифуг
- Встроенный ПЛК
- ПИД-регулятор
- 150% – в течение 60 секунд
- 180% – в течение 5 секунд
- Настенный
- Шкафный
