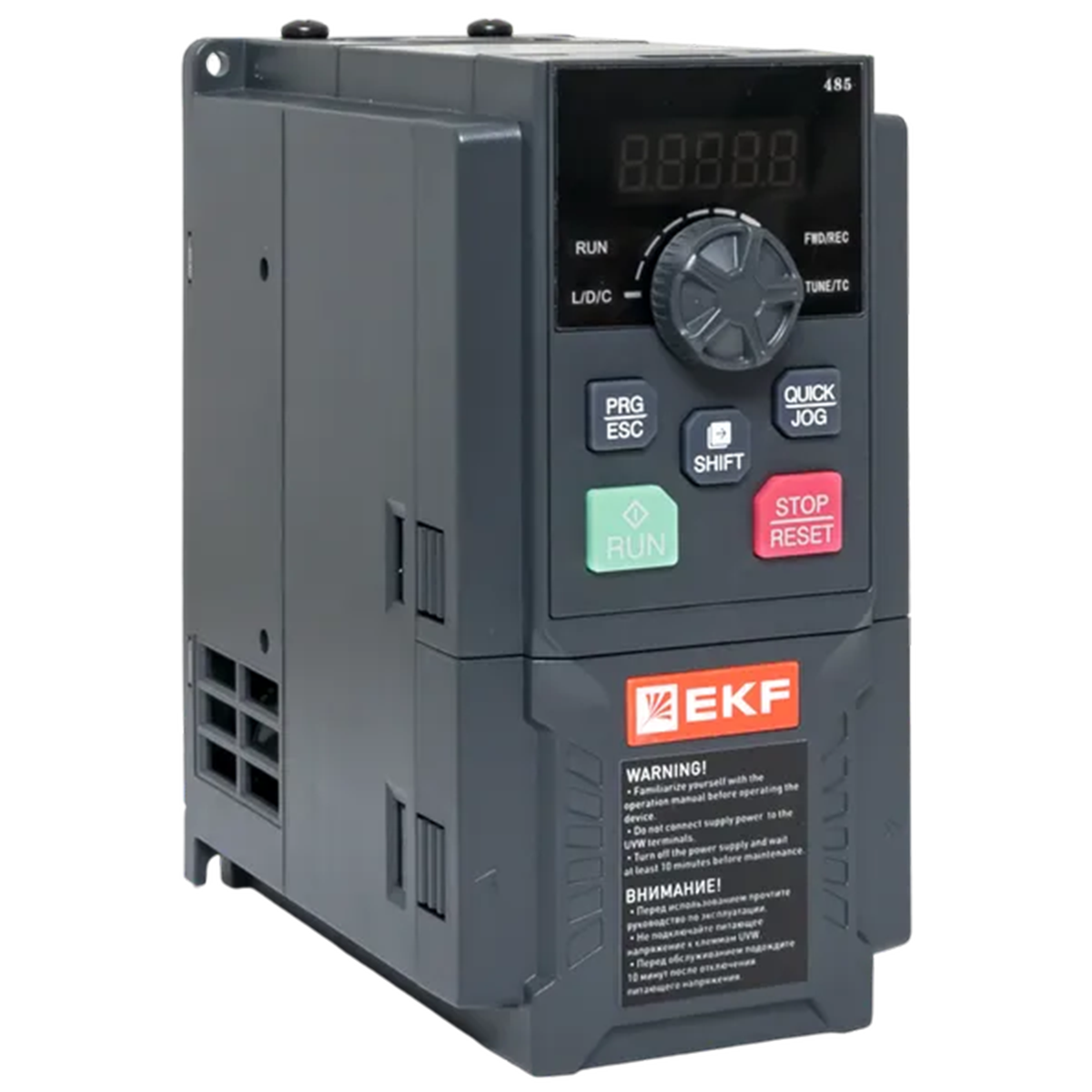

Преобразователь частоты EKF Pro-Drive PD-150-FC-0K7-21-B

Преобразователь частоты EKF Pro-Drive PD-150-FC-0K7-21-B представляет собой компактное высокоэффективное устройство мощностью 0,75 кВт, разработанное для управления асинхронными электродвигателями в однофазных сетях переменного тока напряжением 190–260 В с допустимым отклонением ±15%. Модель относится к универсальной серии PRO-Drive 150, предназначенной для широкого спектра промышленного оборудования, и обеспечивает точное регулирование скорости вращения двигателя с диапазоном 1:200, а также снижение энергопотребления до 30% и более. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Благодаря наличию встроенного тормозного модуля (индекс «B» в артикуле), устройство поддерживает подключение внешнего тормозного резистора для эффективного динамического торможения, что особенно важно для механизмов с высокими инерционными нагрузками. Платы управления и силовая часть покрыты защитным лаком, что обеспечивает устойчивость к воздействию пыли и влаги, а продуманное расположение компонентов способствует свободной конвекции воздуха и эффективному охлаждению. Преобразователь оснащён светодиодной панелью управления с пятиразрядным дисплеем, которая отображает все ключевые рабочие параметры и позволяет быстро настраивать систему и проводить диагностику. Модель имеет сверхкомпактные габариты (74 × 148 × 130 мм) и вес всего 1,5 кг, что делает её идеальной для применения в ограниченном пространстве шкафов управления. Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (температура окружающей среды от -10 до +50 °C).

Расшифровка условного обозначения (код типа):

• PD-150-FC — серия: PRO-Drive 150 (универсальный преобразователь частоты для общепромышленных применений).
• 0K7 — номинальная мощность двигателя: 0,75 кВт.
• -21 — тип питания: однофазное напряжение 190–260 В (номинальное 230 В).
• B — наличие встроенного тормозного модуля (тормозного прерывателя), что позволяет подключать внешний тормозной резистор для динамического торможения.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – бездатчиковое векторное управление (SVC) и скалярное V/f-управление.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя.
• Встроенный тормозной модуль – позволяет подключать внешний резистор к (+) и PB для динамического торможения.
• Защитные функции – более 30 видов защит: от перегрузки, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю, обрыва фаз, перегрева и др.
• Интерфейсы – RS-485 с поддержкой Modbus RTU; опционально – платы расширения для Profibus DP, CANopen, Profinet, EtherCAT.
• Входы/выходы – 5 дискретных входов, 2 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода, 2 релейных выхода (250 В AC / 3 А) и 1 транзисторный выход с открытым коллектором. Имеется высокоскоростной импульсный вход (HDI, до 50 кГц) и высокоскоростной импульсный выход (FM, до 50 кГц).
• Программируемые функции – встроенный ПЛК (16 ступеней), ПИД-регулятор, режим частоты качания, функции счёта и длины.
• Дополнительно – автоматическая стабилизация напряжения (AVR), ограничение крутящего момента, режим «спящий/пробуждение».

Особенности монтажа и подключения:

Вертикальный монтаж, зазоры сверху/снизу – не менее 100 мм. Крепление – 4 болта через отверстия диаметром 4,5 мм. Силовые клеммы: L, N – вход; U,V,W – двигатель; PE – заземление. Тормозной резистор – (+) и PB (полярность, длина до 5 м). Кабели управления – экранированные, отдельно от силовых, длина аналоговых линий до 20 м. Перед монтажом – отключить питание, дождаться разрядки (индикатор CHARGE погас, а напряжение на клеммах шины постоянного тока ниже 36 В).

Области применения:

• Вентиляция и кондиционирование.
• Насосное оборудование малой мощности.
• Конвейеры малой мощности.
• Мешалки, упаковочные машины.
• Энергосберегающие проекты.

Комплект поставки:

• Преобразователь – 1 шт.
• Руководство по эксплуатации – 1 экз.
• Паспорт – 1 экз.
• Крепёжные элементы – 1 компл.
• Кабель для выносной панели – 1 шт.

Сертификация и соответствие:

Соответствует ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ IEC 61800-5-1, ГОСТ IEC 61800-3. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай).

Гарантийные обязательства:

Гарантия 3 года, срок службы ≥7 лет.
