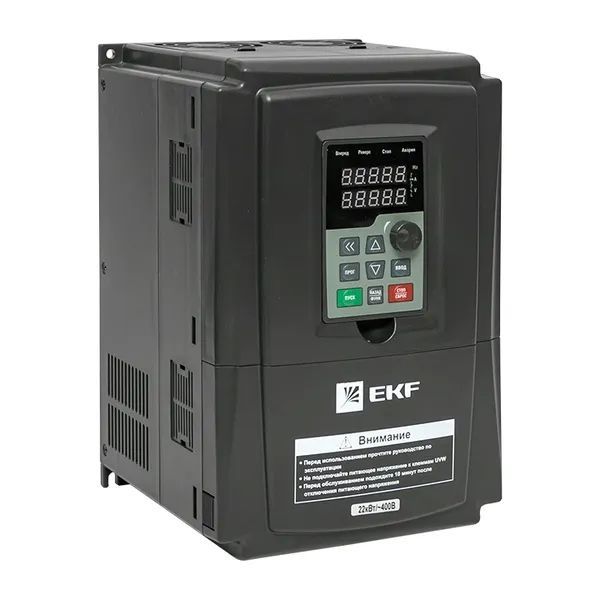

Преобразователь частоты EKF Proxima Vector-100 VT100-022-3B

Преобразователь частоты EKF Proxima Vector-100 VT100-022-3B представляет собой мощное компактное устройство номинальной мощностью 22 кВт, разработанное для управления асинхронными электродвигателями в трёхфазных сетях переменного тока напряжением 380–460 В с допустимым отклонением ±15%. Модель относится к общепромышленной серии Vector-100 и обеспечивает точное регулирование скорости вращения двигателя, снижение энергопотребления до 30% и более, а также комплексную защиту оборудования от перегрузок и аварийных ситуаций. Преобразователь выполнен в корпусе класса защиты IP20 и предназначен для стационарного монтажа в закрытых шкафах управления. Наличие встроенного тормозного модуля (индекс «B») позволяет подключать внешний тормозной резистор для эффективного динамического торможения, что критически важно для механизмов с высокими инерционными массами, таких как центрифуги, лифтовое оборудование, лебёдки и конвейеры с частыми остановками. Силовая и контрольная платы покрыты защитным лаком, обеспечивающим устойчивость к пыли, влаге и агрессивным средам, а оптимизированная компоновка компонентов способствует естественной конвекции воздуха и эффективному теплоотводу. Двухстрочный светодиодный дисплей панели управления отображает все ключевые рабочие параметры, обеспечивая удобство настройки, мониторинга и диагностики.

Расшифровка условного обозначения (код типа):

• VT100 — серия: Vector-100 EKF Proxima (общепромышленный преобразователь частоты).
• 022 — номинальная мощность двигателя: 22 кВт (режим с постоянным моментом, модель G); для насосно-вентиляторных нагрузок (модель P) допустимая мощность составляет 30 кВт.
• -3 — тип питания: трёхфазное напряжение 380–460 В переменного тока.
• B — наличие встроенного тормозного модуля (тормозного прерывателя) для подключения внешнего тормозного резистора.

Основные технические характеристики:

Функциональные возможности и особенности:

• Режимы управления – бездатчиковое векторное управление (SVC) для высокодинамичных нагрузок и скалярное V/f-управление с выбором различных кривых (линейная, квадратичная, пользовательская по трём точкам, степенные 1,2; 1,4; 1,6; 1,8) для насосно-вентиляторных применений.
• Управление пуском и остановом – прямой пуск, пуск с предварительным возбуждением, поиск оборотов вращающегося двигателя. Регулируемые параметры: частота пуска, задержка, торможение постоянным током перед пуском.
• Встроенный тормозной модуль – обеспечивает подключение внешнего тормозного резистора к клеммам (+) и PB для динамического торможения с высоким тормозным моментом. Максимальная длина кабеля тормозного резистора – 5 м.
• Защитные функции – свыше 30 видов защит: от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания, замыкания на землю (с проверкой при включении), обрыва фаз на входе и выходе, перегрева модуля IGBT и двигателя (электронная тепловая защита ETR, термистор). Автоматический сброс ошибок с настраиваемыми параметрами.
• Интерфейсы – порт RS-485 с поддержкой Modbus RTU (скорость до 115200 бит/с, настраиваемый формат данных и адрес).
• Входы/выходы – 6 дискретных входов (программируемые, NPN/PNP), 3 аналоговых входа (0–10 В / 4–20 мА), 2 аналоговых выхода (0–10 В / 4–20 мА), 2 релейных выхода (250 В AC / 3 А), высокоскоростной импульсный вход (до 100 кГц) и выход с открытым коллектором (до 100 кГц).
• Программируемые функции – встроенный ПЛК (16 ступеней, время в секундах или часах), двухконтурный ПИД-регулятор (два набора параметров Kp, Ti, Td), режим частоты качания, функции точного времени, длины и счёта импульсов.
• Дополнительные возможности – автоматическая стабилизация выходного напряжения, ограничение крутящего момента, режим «спящий/пробуждение», работа до 600 Гц.
• Гибкость настройки – выбор источника частоты (потенциометр, аналог, Modbus, ПИД, многоступенчатое, ПЛК), 4 группы времени разгона/торможения, линейный или S-образный разгон с регулировкой участков S-кривой.

Особенности монтажа и подключения:

Преобразователь VT100-022-3B монтируется вертикально на негорючую поверхность внутри шкафа. Минимальные зазоры для охлаждения: сверху и снизу – не менее 150 мм. Крепление – четырьмя болтами через отверстия диаметром 7 мм по габаритам 313 × 211 мм. Подключение силовых цепей: клеммы R, S, T – вход сети; U, V, W – вывод на двигатель; PE – заземление (сопротивление не более 0,1 Ом). Для тормозного резистора – клеммы (+) и PB (полярность соблюдать, длина кабеля до 5 м). Кабели управления – экранированные, отдельно от силовых, длина аналоговых линий до 20 м. При длине кабеля двигателя более 50 м рекомендуется выходной дроссель. Перед монтажом убедиться в отключении питания и разрядке конденсаторов (индикатор CHARGE погас, напряжение на шине ниже 36 В). Запрещается коммутация преобразователя внешним контактором на входе.

Области применения:

• Вентиляционные системы и кондиционирование (приточные/вытяжные вентиляторы, чиллеры).
• Насосное оборудование (циркуляционные, повысительные, пожарные насосы).
• Конвейеры и транспортеры средней мощности.
• Промышленные центрифуги, мешалки, компрессоры, экструдеры, упаковочные машины.
• Энергосберегающие проекты с заменой дроссельного регулирования.

Комплект поставки:

• Преобразователь частоты – 1 шт.
• Руководство по эксплуатации на русском языке – 1 экз.
• Паспорт – 1 экз.
• Крепёжные элементы – 1 компл.
• Кабель для выносной панели – 1 шт.

Сертификация и соответствие:

Декларация о соответствии ЕАЭС RU Д-CN.PA12.B.22699/25 от 30.12.2025, действительна до 29.12.2030. Соответствует ТР ТС 004/2011 и 020/2011. Протоколы испытаний № 403549-25, 704094-25. Изготовитель – CECF Electric Trading (Shanghai) Co., Ltd (Китай). Соответствует директивам 2014/30/EU и 2014/35/EU.

Гарантийные обязательства:

Гарантия 36 месяцев с даты отгрузки. Бесплатное устранение дефектов по вине производителя при соблюдении условий эксплуатации. Гарантия не распространяется на повреждения от неправильного подключения, внешних факторов или несанкционированного вмешательства. Срок службы – не менее 10 лет при плановом обслуживании.
