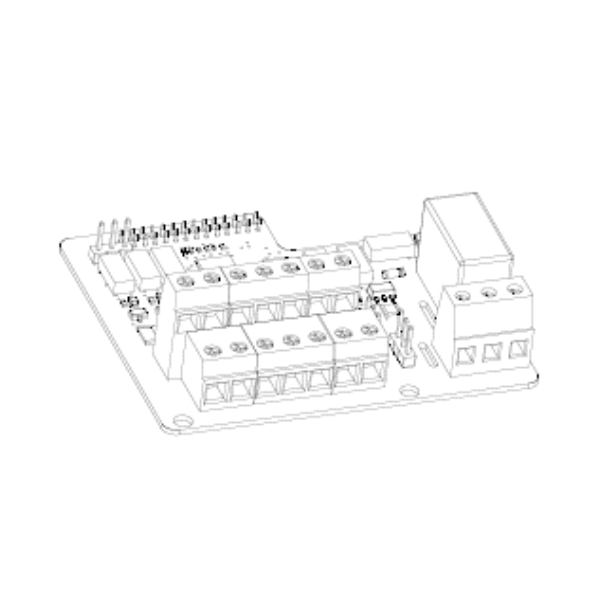

Плата расширения входов/выходов INVT GD300L I/O

Плата расширения ввода-вывода GD300L I/O — это специализированный модуль, предназначенный для увеличения количества интерфейсов управления в специализированных лифтовых ПЧ серии GD300L. Данная плата для преобразователя частоты позволяет гибко интегрировать привод в сложные системы автоматизации и диспетчеризации лифтового оборудования.

Главные преимущества и особенности

• Специализация: Разработана специально для лифтовых преобразователей частоты серии GD300L.
• Широкие возможности интеграции: Поддержка промышленного протокола связи Modbus RTU через порт RS485.
• Гибкая настройка конфигурации: Выбор типа аналогового сигнала (ток/напряжение) и управление терминальным резистором с помощью встроенных перемычек (джамперов).
• Простой монтаж: Устанавливается непосредственно в слот расширения на панели управления ПЧ (Function card expansion).

Входы и выходы (I/O)

• Цифровые входы (S9–S11): 3 многофункциональных входа (ON-OFF). Входное напряжение: 9~30В. Входной импеданс: 3.3 кОм. Оптическая изоляция.
• Аналоговый вход (AI2): 1 вход. Поддерживает диапазон 010В или 020мА (переключение осуществляется джампером J3).
• Релейный выход (RO4): 1 перекидной контакт (RO4A - общий, RO4B - NC, RO4C - NO). Коммутационная мощность: AC 250В/3А, DC 30В/1А.
• Транзисторные выходы: Высокоскоростной выходной терминал (HDO) и выход с открытым коллектором (Y2, 024В, 050мА).

Коммуникация и интерфейсы

• RS485 (+ / -): Последовательный порт связи с поддержкой Modbus RTU. GND и COM изолированы.
• Встроенный терминальный резистор легко подключается с помощью перемычки J1.

Настройка перемычек (Джамперов)

• J1: Управление терминальным резистором RS485 (ON — подключен, по умолчанию — не подключен).
• J2: Замыкание клемм PE и GND (по умолчанию — нет короткого замыкания).
• J3: Выбор типа сигнала для AI2 (I — токовый сигнал, V — сигнал напряжения).
