Блок питания EKF PROxima DR-M-100W-24

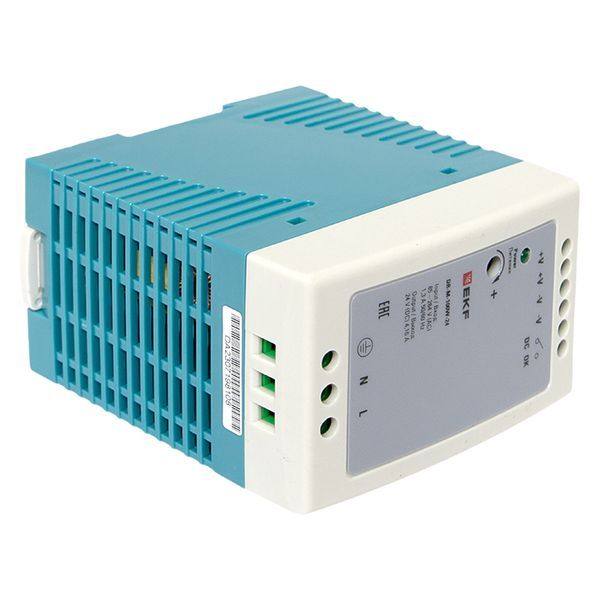

Блок питания на DIN-рейку 100Вт DR-M-100W-24 EKF представляет собой импульсный AC/DC преобразователь, предназначенный для питания стабилизированным постоянным током 24В различных радиоэлектронных устройств. Устройство выполнено в металлическом корпусе с металлической защелкой для крепления на DIN-рейку. Модель обеспечивает выходную мощность 100 Вт при токе 4,16 А и оснащена защитой от перегрузки, повышенного напряжения и короткого замыкания.

Назначение:

Применяется в системах автоматизации бытового и промышленного назначения (автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение) для питания радиоэлектронных устройств стабилизированным напряжением постоянного тока.

Особенности и преимущества:

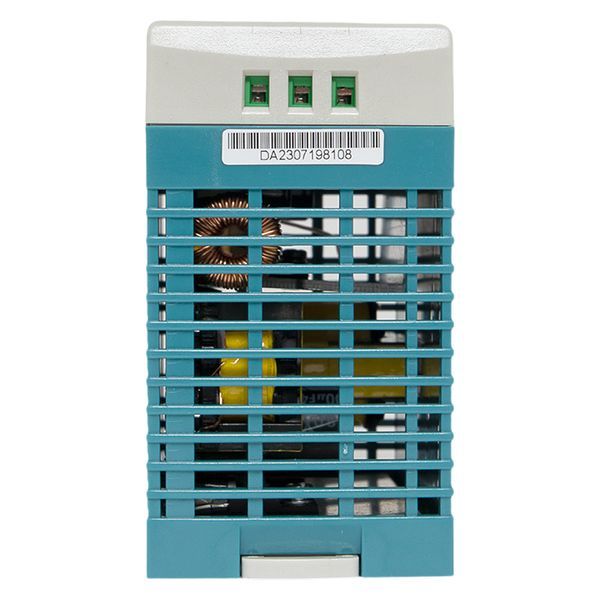

• Металлический корпус: обеспечивает прочность и эффективный отвод тепла.
• Защита: от перегрузки, повышенного напряжения и короткого замыкания на выходе.

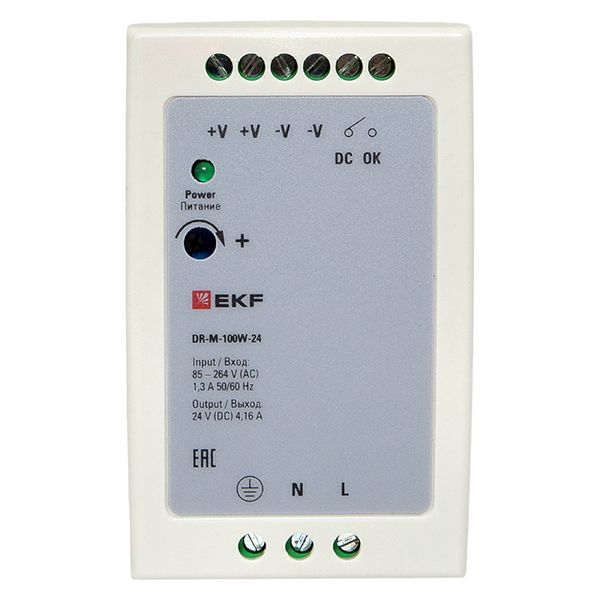

• Индикация: светодиодная индикация состояния работы (постоянный свет означает норму, мигание указывает на срабатывание защиты).
• Регулировка: возможность изменения выходного напряжения в пределах ±10%.

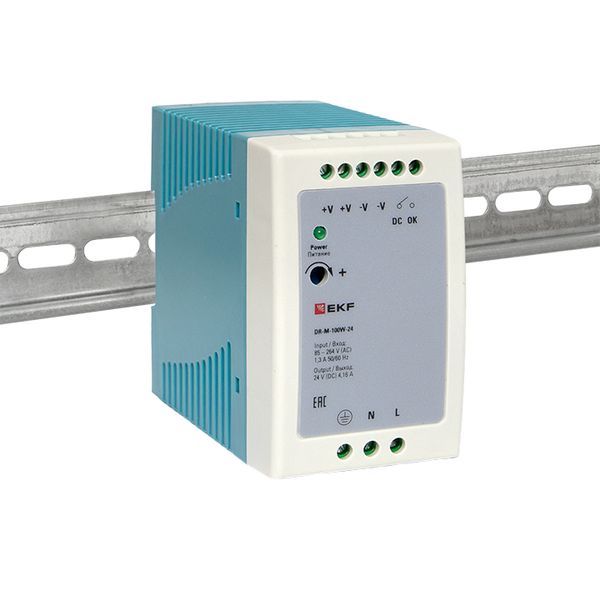

• Монтаж: крепление на DIN-рейку с помощью металлической защелки из комплекта поставки.
• Коммутация: винтовое соединение, возможна коммутация алюминиевым и медным проводом.
• Компактность: небольшие габариты позволяют экономить пространство в шкафах управления.

Технические характеристики импульсного AC/DC блока питания EKF DR-M-100W-24:

• Выходная мощность: 100 Вт.
• Номинальное выходное напряжение: 24 В.
• Диапазон выходного напряжения: ±10%.
• Номинальный выходной ток: 4,16 А.
• Максимальный выходной ток: 4,16 А.
• Максимальная погрешность выходного напряжения: ±1,0%.
• Максимальный уровень шума на выходе: 150 mVp-p.
• Входное напряжение переменного тока: 85...264 В AC.
• Входное напряжение постоянного тока: 120...370 В DC.
• Частота входного переменного напряжения: 47-63 Гц.
• Пусковой ток: 30 А при 115 В AC, 60 А при 230 В AC.
• Потребляемая мощность: 110 ВА.
• КПД: 86%.
• Защита от короткого замыкания: есть.
• Защита от перегрузки: есть.
• Порог срабатывания защиты от перегрузки по току: 105-160%.
• Защита от повышенного напряжения: есть.
• Порог срабатывания защиты от повышенного напряжения: 120%-140%.
• Стабилизированное выходное напряжение: да.
• Регулировка вторичного напряжения: да.
• Светодиодная индикация: да.
• Тип подключения: винтовое соединение.
• Напряжение пробоя вход/выход: 1,5 кВ.
• Напряжение пробоя вход/заземление: 1,5 кВ.
• Напряжение пробоя выход/заземление: 0,5 кВ.
• Сопротивление изоляции: 100 МОм при 500 В DC.
• Рабочая температура: от -10 до +60 °C.
• Климатическое исполнение: УХЛ4.
• Вибрация: 10-500 Гц, 20 10 мин/1 цикл, длительность 60 мин, по каждой оси X, Y, Z.
• Степень защиты корпуса (со стороны лицевой панели): IP20.
• Ширина: 55 мм.
• Высота: 90 мм.
• Глубина: 100 мм.
• Высота установочная: 55 мм.
• Ширина установочная: 91 мм.
• Вес брутто: 0,428 кг.

Особенности эксплуатации и монтажа:

Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Крепление блока на DIN-рейке обеспечивается за счет металлической защелки, входящей в комплект поставки. Для соединения с первичной сетью и нагрузкой предусмотрены клеммные зажимы под винт. При подключении необходимо соблюдать полярность согласно схеме. Допускается регулировка выходного напряжения. Запрещается эксплуатировать блоки питания с внешними механическими повреждениями.

Обслуживание:

В обычных условиях эксплуатации достаточно 1 раз в 6 месяцев проводить внешний осмотр блоков питания и подтягивать зажимные винты, давление которых ослабевает вследствие циклических изменений температуры окружающей среды и текучести материала зажимаемых проводников.

Условия транспортировки и хранения:

Транспортирование блоков может осуществляться любым видом закрытого транспорта, обеспечивающим предохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков. Хранение блоков питания должно осуществляться в упаковке производителя в закрытых помещениях при температуре окружающего воздуха от -40 до +95 °C и относительной влажности не более 80% при +25 °C.

Комплект поставки:

• Блок питания на дин рейку 100Вт DR-M-100W-24 – 1 шт.
• Паспорт – 1 шт.
