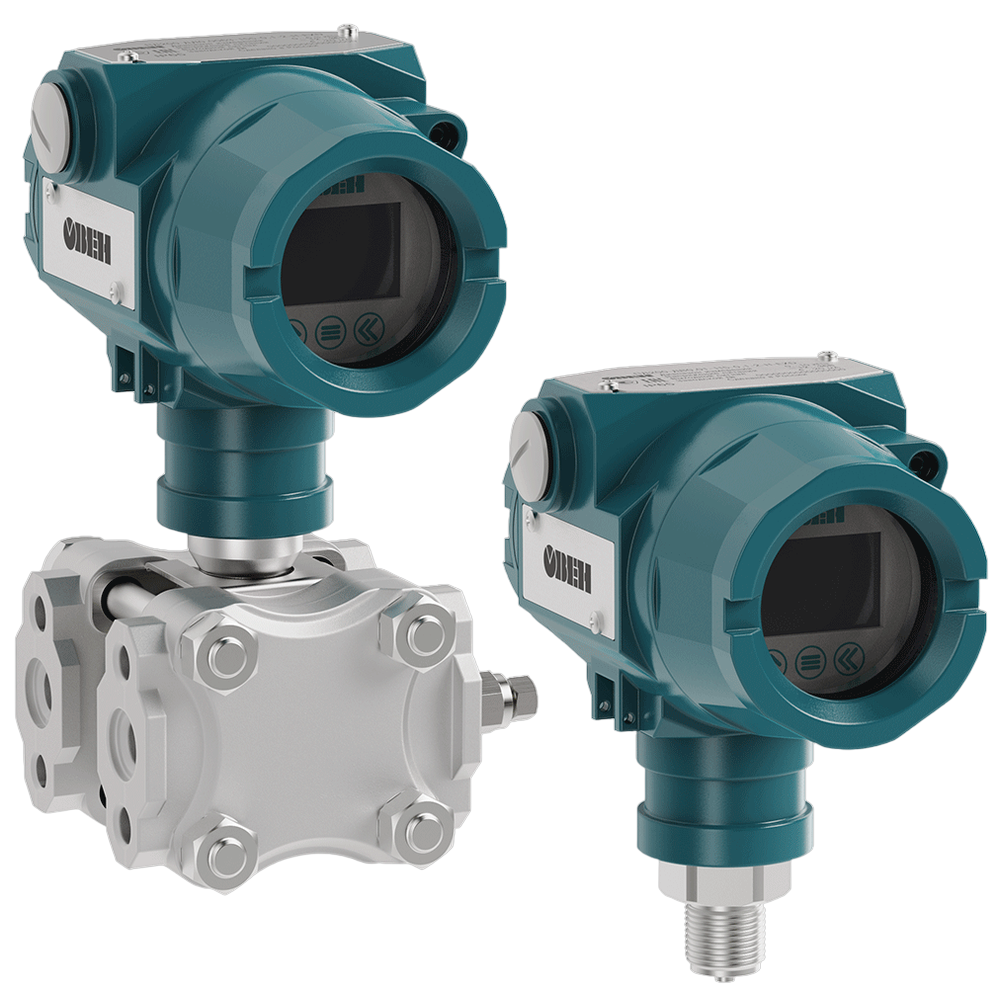

Датчик преобразователь давления Овен ПД200 ПД200-ДИ0,1-115-0,25-2-H-ЕХ
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Интеллектуальный преобразователь Овен ПД200-ДИ0,1-115-0,25-2-H-ЕХ измеряет избыточное давление от 0 до 0,1 МПа. Прибор имеет жидкокристаллический индикатор, токовый выход 4–20 мА и цифровую связь HART. Исполнение EX предназначено для применения по указанной на приборе маркировке взрывозащиты.
Назначение:
Применяется в системах автоматического регулирования и учета в промышленности, энергетике и ЖКХ. Измеряемые жидкости, газы и пар должны быть нейтральны к контактирующим материалам.
Особенности:
- Отображение давления и настройка параметров с лицевой панели.
- Передача измерений и настройка по HART поверх токовой петли.
- Настройка верхнего предела в диапазоне 0,0125–0,1 МПа.
- Взрывозащита db и tb; мембрана и штуцер из нержавеющей стали SS316L.
Технические характеристики:
- Диапазон измерений: от 0 до 0,1 МПа.
- Тип давления: Избыточное (ДИ).
- ВПИ: 0,1 МПа.
- Класс точности: 0,25% ВПИ.
- Выходной сигнал: 4-20 мА + HART.
- Напряжение питания: 16,5-32 В.
- Номинальное питание: 24 В.
- Сопротивление нагрузки: 250-600 Ом.
- Потребляемая мощность, не более: 0,9 Вт.
- Температура измеряемой среды: От -40 до +85 C.
- Температура окружающего воздуха: От -40 до +85 C.
- Степень защиты: IP65.
- Присоединение: M20х1,5.
- Электрическое соединение: Винтовые клеммы;Кабельный ввод (заказывается отдельно).
- Масса: Не более 4,5 кг.
- Межповерочный интервал: 2 года.
- Срок службы: 5 лет.
- Маркировка взрывозащиты: 1Ex db IIC T6…T5 Gb X; Ex tb IIIC T74°C…T89°C Db X.
- Перенастройка: 1:8 для выбранного диапазона.
- Допустимая перегрузка: 4 МПа по таблице 2.2 РЭ.
- Температурные классы: T6: до +70 °C; T5: до +85 °C; работа ЖКИ от -20 до +70 °C.
- Время установления сигнала: не более 0,2 с, демпфирование отключено.
- Габариты по рисунку РЭ (В×Ш×Г): 152×120×134 мм; размеры дополнительного кабельного ввода учитываются отдельно.
Комплект поставки:
Преобразователь давления, паспорт и гарантийный талон, руководство по эксплуатации. Комплект крепления на кронштейне. Взрывозащищенные кабельный ввод и заглушка заказываются отдельно.
Технические характеристики
Общие характеристики
Производитель ОВЕН Исполнение Взрывозащищенные Тип давления Избыточное (ДИ) Тип сигнала- Аналоговый
- Цифровой
- Вентиляция
- Газораспределительные системы
- Котельные
- Узлы учета газа
- Энергетика
- Автоматическое управление
- Контроль рабочего давления
- Винтовой клеммник
- Кабельный ввод
Интерфейсы связи
Интерфейсы связи HART Тип корпуса ПолевойАналоговый выход
Тип выходного сигнала (аналоговый выход) 4-20 мА Схема подключения (аналоговый выход) 2-проводная «токовая петля» Максимальное сопротивление нагрузки, Ом (аналоговый выход) 600 Ом Серия ПД200 Материал мембраны Нержавеющая сталь SS316L Индикация Есть Сопротивление изоляции (питание-корпус) при 250 В, не менее 20 МОм Средняя наработка на отказ 50 000 ч. Относительная влажность, не более 90% Материал штуцера Нержавеющая сталь SS316L Материал корпуса Алюминиевый сплав ADC12Отзывы
