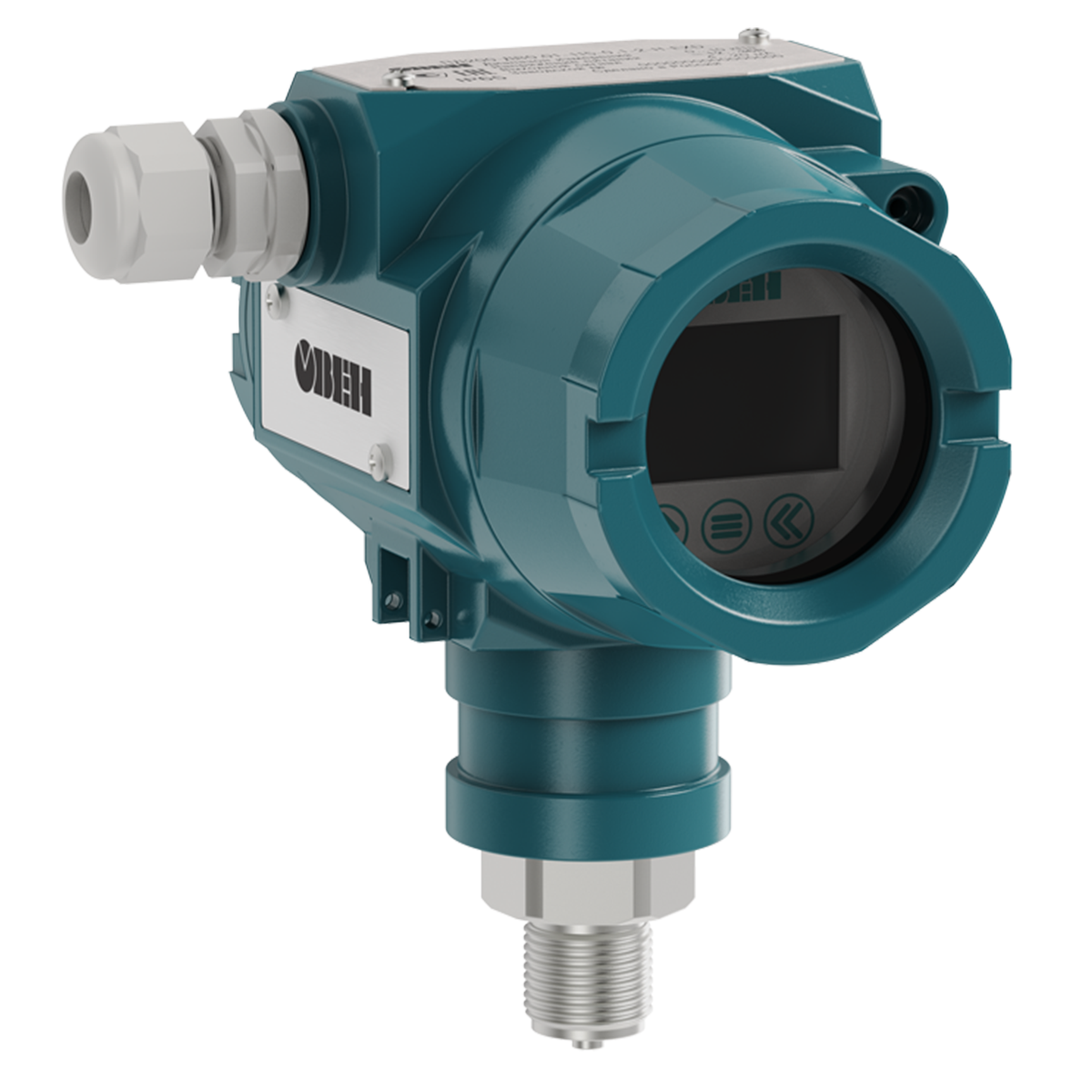

ПД200 высокоточный интеллектуальный датчик давления ОВЕН ПД200-ДИ4,0-115-0,1-2-Н

Преобразователь давления измерительный Овен ПД200-ДИ4,0-115-0,1-2-Н представляет собой высокоточный интеллектуальный датчик давления, предназначенный для непрерывного измерения и преобразования избыточного давления жидкостей, газов и пара в унифицированный токовый сигнал 4–20 мА с наложением цифрового сигнала стандарта HART. Модель с кодом 115 оснащена присоединительным штуцером из нержавеющей стали AISI 316L с резьбой М20×1,5 и кабельным вводом для электрического подключения. Прибор построен на базе встроенного тензорезистивного или емкостного сенсора с мембраной из нержавеющей стали AISI 316L, помещенного в литой корпус из алюминиевого сплава, что обеспечивает высокую механическую прочность и устойчивость к внешним воздействиям. Преобразователь оснащен встроенным ЖК-индикатором и трехкнопочной клавиатурой для локальной настройки, внесен в Государственный реестр средств измерений (№ 44389-10) и поставляется с выполненной первичной поверкой. Благодаря классу точности 0,1 прибор обеспечивает прецизионную достоверность измерений в системах автоматического регулирования и учета.

Назначение:

Преобразователь Овен ПД200-ДИ4,0-115-0,1-2-Н предназначен для непрерывного измерения и преобразования избыточного давления в унифицированный аналоговый сигнал 4–20 мА с цифровой коммуникацией по протоколу HART. Прибор оптимально подходит для работы в системах контроля, автоматического регулирования и учета в промышленности, в том числе на объектах, подконтрольных органам Ростехнадзора, а также в жилищно-коммунальном хозяйстве. Области применения включают газораспределительные системы, узлы учета газа, объекты энергетики, котельные, парогенерирующие установки и вентиляционные системы, где требуется повышенная точность измерений. Высокая точность и возможность перенастройки диапазона измерений позволяют использовать прибор в широком спектре технологических процессов, где требуется надежный контроль избыточного давления.

Особенности и преимущества:

• Высокая точность измерений: основная приведенная погрешность составляет ±0,1 % от верхнего предела измерений, что обеспечивает прецизионную достоверность данных для систем учета и автоматизации.
• Официальное средство измерений: преобразователь внесен в Госреестр средств измерений (№ 44389-10). Наличие заводской первичной поверки в комплекте поставки исключает необходимость ее самостоятельного проведения при вводе в эксплуатацию.
• Цифровая коммуникация HART: наличие интерфейса HART поверх токовой петли 4–20 мА позволяет передавать цифровую информацию о состоянии прибора и измеряемых параметрах, а также осуществлять удаленную настройку с использованием ПО «ОВЕН Конфигуратор» или HART-коммуникатора.
• Интеллектуальные функции и многопредельность: возможность перенастройки диапазона измерений (downscaling) до 1:20 без замены прибора позволяет использовать одну модель для различных технологических задач. Корректировка «нуля» и настройка демпфирования выполняются непосредственно с лицевой панели или удаленно.
• Защита от внешних воздействий: литой корпус из алюминиевого сплава со степенью защиты IP65 по ГОСТ 14254-2015 обеспечивает надежную работу в условиях повышенной запыленности и воздействия водяных струй.
• Удобство эксплуатации и монтажа: встроенный ЖК-индикатор отображает текущее значение давления в цифровом виде, в процентах от ВПИ и в виде линейной шкалы. Трехкнопочная клавиатура на лицевой панели позволяет выполнять настройку и корректировку параметров непосредственно на месте установки.
• Стабильность и надежность: высокая стабильность характеристик обеспечивается применением встроенного тензорезистивного или емкостного сенсора и микропроцессорной обработкой сигнала. Средний срок службы составляет не менее 5 лет, средняя наработка на отказ — не менее 50 000 часов.
• Широкий диапазон рабочих температур: преобразователь сохраняет работоспособность при температуре измеряемой среды от –40 до +100 °С и температуре окружающей среды от –40 до +85 °С, что позволяет использовать его в различных климатических условиях.
• Присоединение к процессу: штуцер из нержавеющей стали AISI 316L с резьбой М20×1,5 (код 115) обеспечивает надежное и герметичное подключение к трубопроводам и технологическим емкостям.

Технические характеристики:

• Измеряемая величина: избыточное давление (ДИ).
• Верхний предел измерений (ВПИ): 4,0 МПа.
• Выходной сигнал: постоянный ток от 4 до 20 мА с наложением цифрового сигнала HART (двухпроводная линия связи).
• Основная приведенная погрешность (класс точности): ±0,1 % от ВПИ.
• Напряжение питания постоянного тока: от 16,5 до 32 В (номинальное 24 В).
• Потребляемая мощность: не более 0,9 Вт.
• Допустимое сопротивление нагрузки: 250–600 Ом.
• Коэффициент перенастройки диапазона измерений (downscaling): до 1:20.
• Присоединение к процессу: штуцер из нержавеющей стали AISI 316L с резьбой М20×1,5 (код 115).
• Электрическое подключение: кабельный ввод.
• Диапазон температур измеряемой среды: от –40 до +100 °С (рекомендуется снижение до +80 °С с использованием отводных трубок).
• Диапазон температур окружающей среды: от –40 до +85 °С (с возможностью отображения на индикаторе от –20 до +70 °С).
• Степень защиты корпуса: IP65 (по ГОСТ 14254-2015).
• Предельное давление перегрузки: не менее 300 % от ВПИ.
• Материал мембраны и штуцера: нержавеющая сталь AISI 316L.
• Материал корпуса: алюминиевый сплав ADC12.
• Устойчивость к синусоидальным вибрациям: группа V2 по ГОСТ Р 52931-2008.
• Масса: не более 4,5 кг.
• Средний срок службы: не менее 5 лет.
• Средняя наработка на отказ: не менее 50 000 часов.
• Межповерочный интервал: 2 года.

Комплект поставки:

В комплект поставки преобразователя давления Овен ПД200-ДИ4,0-115-0,1-2-Н входят: преобразователь давления в соответствующем исполнении, комплект крепления на кронштейне, кабельный ввод и заглушка, руководство по эксплуатации, а также паспорт и гарантийный талон с отметкой о первичной поверке.
