Датчик преобразователь давления Овен ПД100И-ДИВ0,02-141-0,5
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

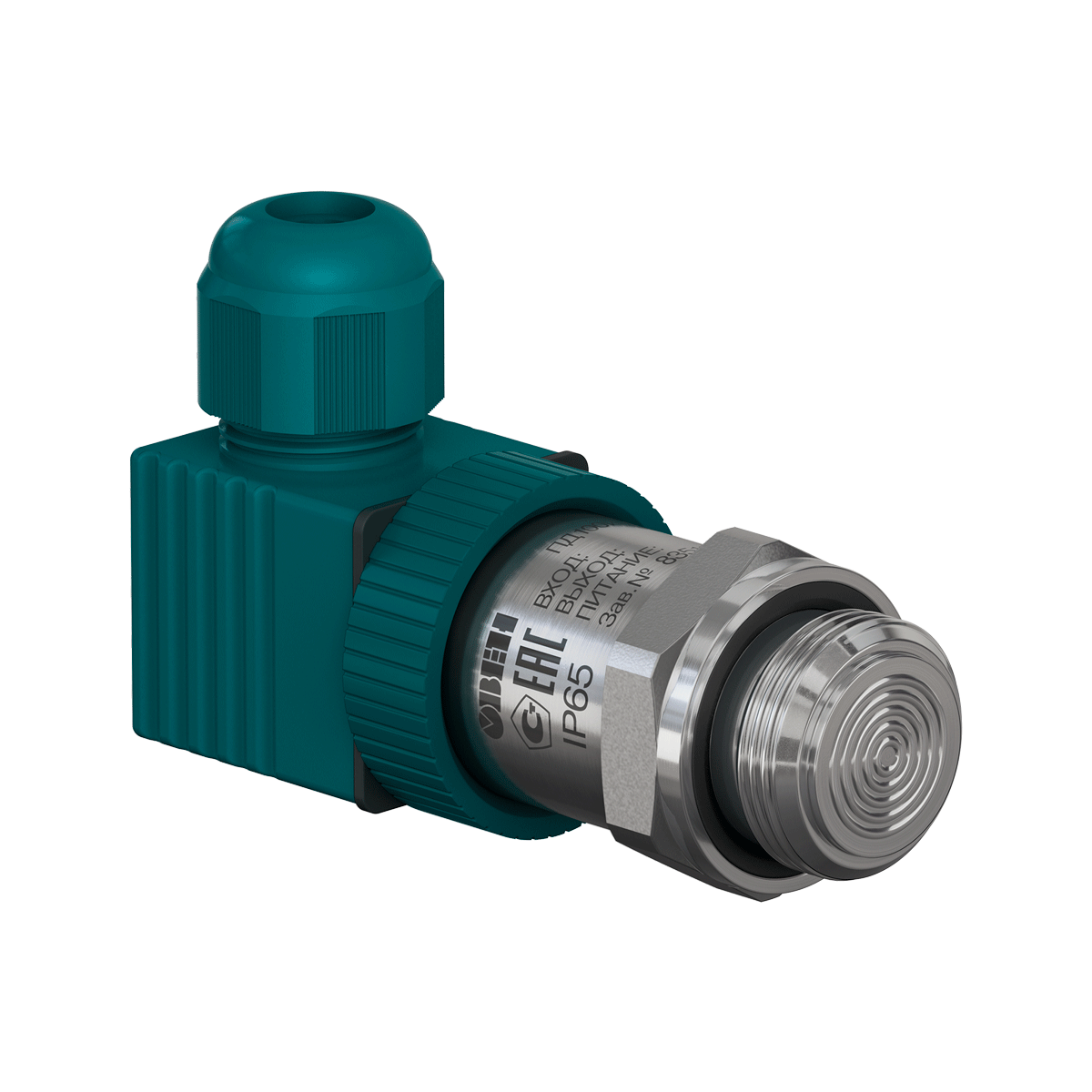

Преобразователь давления Овен ПД100И-ДИВ0,02-141-0,5 — это малогабаритный датчик для измерения избыточно-вакуумметрического давления, специально предназначенный для работы с вязкими и загрязнёнными средами. Модель 141 оснащена сенсором с торцевой открытой мембраной из нержавеющей стали, расположенной непосредственно в штуцере с резьбой М24×1,5. Эта конструкция эффективно предотвращает забивание и упрощает очистку, что делает прибор незаменимым при работе с нестандартными средами. Особенностью данной модели является возможность измерения как избыточного, так и вакуумметрического давления в диапазоне от -20 до +20 кПа.
Назначение:
Преобразователь предназначен для непрерывного преобразования давления в унифицированный токовый сигнал 4…20 мА. Модель 141 специально разработана для измерения давления вязких и загрязнённых сред, склонных к засорению и кристаллизации. Благодаря открытой мембране, датчик обеспечивает стабильные показания в системах автоматического контроля и управления технологическими процессами, где требуется надёжный контроль как положительного, так и отрицательного давления сложных сред.
Преимущества датчика давления Овен ПД100И-ДИВ0,02-141-0,5:
- Торцевая открытая мембрана — конструкция, устойчивая к забиванию и упрощающая очистку при работе с вязкими и загрязнёнными средами.
- Измерение двух диапазонов — позволяет контролировать как избыточное, так и вакуумметрическое (разрежение) давление.
- Стойкость к агрессивным средам — мембрана и штуцер выполнены из нержавеющей стали.
- Стойкость к влаге — плата нормирующего преобразователя покрыта герметиком.
- Высокая точность измерения — класс точности 0,5 % благодаря использованию высокостабильного сенсора.
- Стабильное значение «нуля» преобразователя.
- Датчик внесен в Государственный реестр средств измерения и проходит бесплатную заводскую первичную поверку.
Технические характеристики ПД100И-ДИВ0,02-141-0,5:
- Модель (артикул): ПД100И-ДИВ0,02-141-0,5.
- Тип измеряемого давления: избыточно-вакуумметрическое (ДИВ).
- Диапазон измерения: от -20,0 до +20,0 кПа (-0,02…+0,02 МПа).
- Класс точности: 0,5 % (основная погрешность ±0,5 % от ВПИ).
- Выходной сигнал: 4…20 мА (двухпроводная линия).
- Тип присоединения к процессу: 141 — резьба M24×1,5 с торцевой открытой мембраной.
- Электрический разъем: угловой, тип DIN 43650 (EN 175301-803).
- Степень защиты корпуса: IP65.
- Материал мембраны: нержавеющая сталь.
- Перегрузочная способность: не менее 200 % от диапазона измерения.
- Диапазон температур измеряемой среды: от -40 до +125 °С.
- Температура окружающей среды: от -40 до +80 °С.
- Напряжение питания: постоянное, от 10 до 40 В.
- Сопротивление нагрузки: от 0 до 1400 Ом (зависит от напряжения питания).
- Средний срок службы: не менее 12 лет.
- Масса: не более 0,2 кг.
- Исполнение: стандартное (общепромышленное).
Комплект поставки:
В комплект поставки входят: преобразователь давления, разъем DIN 43650 A, комплект уплотнительных элементов, паспорт с гарантийным талоном и руководство по эксплуатации.
Технические характеристики
Общие характеристики
Производитель ОВЕН Исполнение Общепромышленные Тип давления Избыточное-вакуумметрическое (ДИВ) ВПИ, МПа 0,02 МПа Класс точности 0,5% ВПИ Рабочее атмосферное давление 84-106,7 кПа Выходной сигнал постоянного тока 4-20 мА Напряжение питания 10-40 В постоянного тока Номинальное напряжение питания 24 В Сопротивление нагрузки 0-1400 Ом Среда измерения Применение- Гидравлические системы
- Котельные
- Насосные станции
- Прессы
- Трубопроводы
Аналоговый выход
Тип выходного сигнала (аналоговый выход) 4-20 мА Схема подключения (аналоговый выход) 2-проводная «токовая петля» Максимальное сопротивление нагрузки, Ом (аналоговый выход) 1400 Ом Серия ПД100И Материал мембраны Сталь AISI 316L Индикация НетОтзывы
