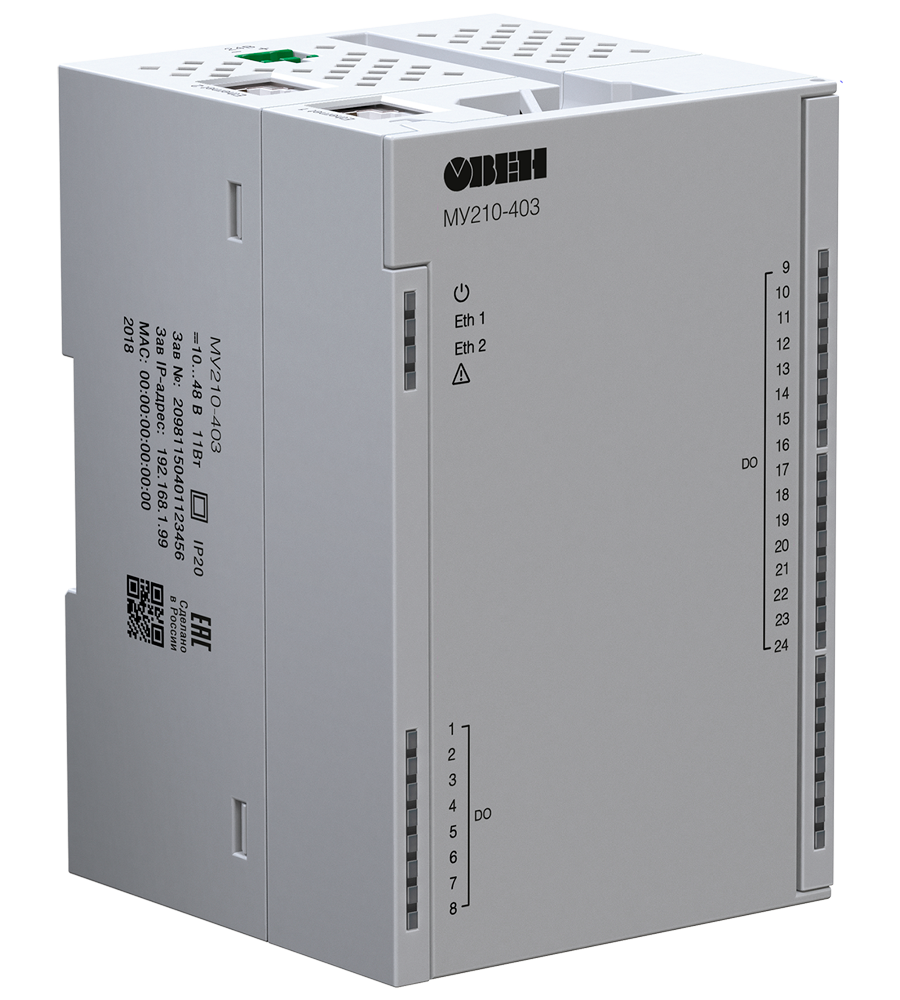

Модуль дискретного вывода ОВЕН МУ210-403

В наличии

К сравнению

28 980.00 ₽

Быстрый заказ

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 87077

Модуль МУ210-403 предназначен для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Э/м реле (NO), 24 дискретных выходов, максимальный ток коммутации: 5 А (не более ~250 В, 50 Гц и cosφ>0,4) / 3 А (не более =30 В)

Категории

Тип

дискретные сигналы

Напряжение питания

=10…48 (номинальное =24) В

Степень защиты

IP20

Вид монтажа

на DIN-рейку / на стену

Тип выхода

электромагнитное реле

Габаритные размеры

(82×124×83) ±0,5 мм

Количество выходов

24 DO

Поддерживаемые протоколы

Modbus TCP (до 4-х одновременных соединений); MQTT; SNMP; NTP

Потребляемая мощность при питании =24 В

не более 9 Вт

В наличии

К сравнению

28 980.00 ₽

Доставка

Оплата

Модуль предназначен для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.

Коммуникационные возможности
Интерфейс обмена	Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования	USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена	Modbus TCP (до 4-х одновременных соединений)

Особенности

Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
Сдвоенный 2-х портовый Ethernet-коммутатор
Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
Широкий диапазон рабочих температур: -40…+55 °С
Непрерывный профиль измерений во внутреннюю flash память (архив)
Поддержка облачного сервиса OwenCloud

Конфигурирование

Конфигурирование модулей Мx210 осуществляется с помощью универсального конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

Видео


Видео 1. Обзор новой линейки модулей Мх210 с интерфейсом Ethernet	Видео 2. Монтаж модулей ОВЕН Мх210	Видео 3. Конфигурирование модулей Мх210

Видео 4. Обновление встроенного ПО модулей Мх210	Видео 5. Подключение модулей Мх210 в среде программирования CODESYS v3.5	Видео 6. Подключение модулей Мх210 в среде программирования CODESYS v2.3

Видео 7. Подключение модулей Мх210 к облачному сервису OwenCloud

Модификация		МУ210-403
Выходы
Количество выходов		24 DO
Тип выходов		электромагнитное реле
Характеристики дискретных выходов (DO)
Гальваническая развязка выходов		попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16
Электрическая прочность		1780 В
Режим работы		переключение логического состояния генерация ШИМ сигнала
Режим включения выхода		-
Максимальный ток коммутации		5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4) 3 А (при постоянном напряжении не более 30 В)
Максимальное напряжение питания выходов		250 В переменного напряжения 30 В постоянного напряжения
Время включения		15 мс
Время выключения		15 мс
Контроль обрыва нагрузки		нет
Максимальная частота ШИМ		1 Гц
Минимальная длительность импульса ШИМ		50 мс
Питание
Напряжение питания		=10…48 (номинальное =24) В
Потребляемая мощность при питании =24 В		не более 9 Вт
Защита от переполюсовки		есть
Тип питания часов реального времени		батарея CR2032
Общие параметры
Габаритные размеры		(123×83×83,5) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Средний срок службы		10 лет
Масса		не более 0,6 кг
Flash-память (архив)
Максимальный размер файла архива		2 кб
Максимальное количество файлов архива		1000
Минимальный период записи		10 сек
Часы реального времени
Погрешность хода	при температуре +25 °С	не более 1 секунды в сутки
	при температуре -40 °С	не более 3 секунд в сутки
Тип питания		батарея CR2032
Время работы часов реального времени на одной батарее		6 лет
Условия эксплуатации
Температура окружающего воздуха		-40…+55 °С
Относительная влажность воздуха (при +35 °С без конденсации влаги)		от 10 до 95%
Комплектность
Модуль		1 шт.
Паспорт и гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.
Кабель патч-корд UTP 5e 150 мм		1 шт.
Клемма питания 2EGTK-5-02P-14		1 шт.
Заглушка Ethernet		1 шт.
