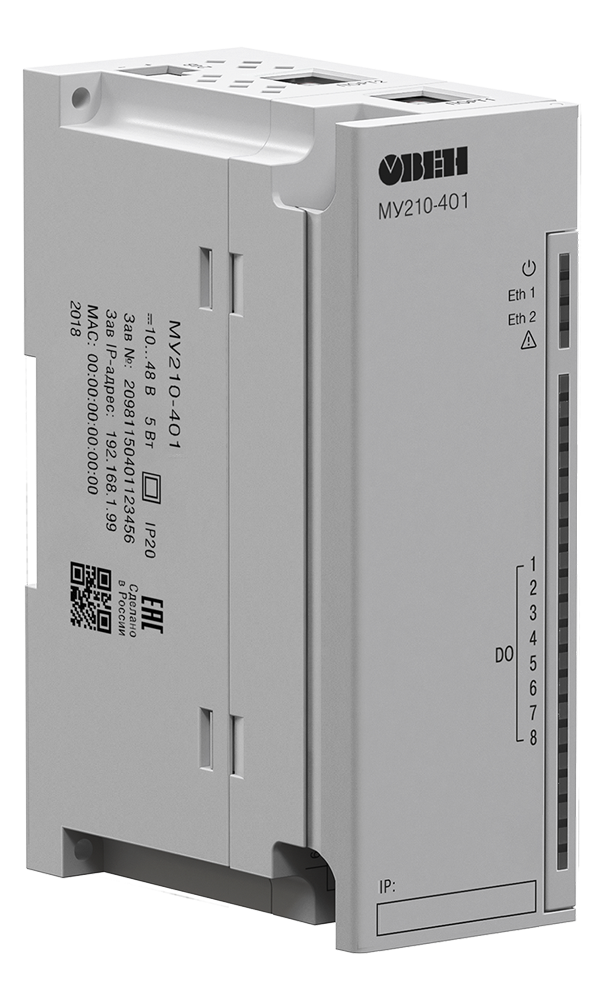

Модуль дискретного вывода Овен МУ210-401

Модуль дискретного вывода Овен МУ210-401 — это 8-канальное сетевое устройство с интерфейсом Ethernet и встроенным функционалом IoT, предназначенное для управления исполнительными механизмами на объектах автоматизации. Прибор оснащен мощными электромагнитными реле с током коммутации до 5 А, встроенной flash-памятью для архивирования данных и часами реального времени с автономным питанием от батареи. Поддержка протоколов Modbus TCP, MQTT, SNMP и NTP, а также возможность подключения к облачному сервису OwenCloud делают модуль современным решением для распределенных систем промышленной автоматизации и интернета вещей.

Назначение модуля дискретного вывода Овен МУ210-401:

Модуль МУ210-401 применяется для централизованного управления исполнительными механизмами с дискретным управлением в распределенных системах автоматизации. Прибор получает команды от Мастера сети (ПК, ПЛК, панели оператора) по протоколу Modbus TCP через сдвоенный интерфейс Ethernet 10/100 Mbit и управляет подключенными нагрузками: пускателями, электромагнитными клапанами, нагревателями, сигнальными лампами, электромагнитами и другим оборудованием. Выходные элементы реализованы на электромагнитных реле с индивидуальной гальванической развязкой, что обеспечивает максимальную гибкость при коммутации нагрузок с разными потенциалами. Наличие встроенной flash-памяти для архивирования данных и часов реального времени позволяет использовать модуль в системах сбора и регистрации технологических параметров. Модуль оптимально подходит для построения современных систем промышленной автоматизации с удаленным мониторингом и управлением через облачные сервисы.

Особенности и преимущества модуля дискретного вывода Овен МУ210-401:

• Современный интерфейс Ethernet: два порта 10/100 Mbit с поддержкой топологий «Звезда» и «Цепочка» (Daisy-chain) позволяют гибко встраивать прибор в сетевую инфраструктуру предприятия без дополнительных коммутаторов;
• 8 мощных релейных выходов с индивидуальной развязкой: электромагнитные реле с нормально разомкнутыми контактами обеспечивают коммутацию тока до 5 А при напряжении 250 В переменного тока и до 3 А при 30 В постоянного тока, а индивидуальная гальваническая изоляция между выходами (1500 В) позволяет безопасно работать с нагрузками, имеющими разные потенциалы;
• Поддержка протоколов Modbus TCP, MQTT, SNMP и NTP: прибор одновременно поддерживает до 4 соединений Modbus TCP с разными Мастерами сети, а также может обмениваться данными по протоколам MQTT и SNMP для интеграции в системы интернета вещей и диспетчеризации;
• Встроенная flash-память для архивирования: прибор способен сохранять до 1000 файлов архива с минимальным периодом записи 10 секунд, что позволяет организовать локальную регистрацию технологических параметров даже при временной потере связи с верхним уровнем;
• Часы реального времени с автономным питанием: встроенные часы RTC работают от сменной батареи CR2032 со сроком службы до 6 лет, обеспечивая точную временную привязку архивных записей и синхронизацию с NTP-серверами;
• Облачный сервис OwenCloud: модуль поддерживает автоматическое подключение к облачному сервису OwenCloud для удаленного мониторинга, управления и сбора архивных данных, что позволяет создавать территориально-распределенные системы без установки дополнительного серверного ПО;
• Шифрование архивных данных: файлы архива шифруются по алгоритму DES в режиме сцепления блоков шифротекста, что обеспечивает защиту технологической информации при передаче и хранении;
• Режим ШИМ на каждом выходе: все 8 выходов могут независимо генерировать ШИМ-сигнал с настраиваемым периодом от 1000 до 60000 мс и минимальной длительностью импульса 50 мс, что позволяет реализовать пропорциональное управление без дополнительного оборудования;
• Конфигурирование через USB и Ethernet: настройка прибора осуществляется с помощью ПО OWEN Configurator через интерфейс USB 2.0 (MicroUSB) или Ethernet, при этом для конфигурирования по USB подача основного питания не требуется;
• Защита от переполюсовки питания: встроенная защита предотвращает выход прибора из строя при ошибочном подключении питания;
• Индикация состояния и диагностика: светодиоды на лицевой панели отображают состояние каждого выхода, активность портов Ethernet, наличие питания, а также сигнализируют о неисправностях, переходе в безопасный режим и необходимости замены батареи;
• Безопасное состояние при потере связи: при отсутствии команд от Мастера сети в течение заданного тайм-аута выходы автоматически переводятся в заранее заданное безопасное состояние, что исключает аварийные ситуации на объекте;
• Надежность и долговечность: средний срок службы модуля составляет 10 лет, средняя наработка на отказ — 60 000 часов, механический ресурс реле — 5 000 000 срабатываний.

Технические характеристики модуля дискретного вывода Овен МУ210-401:

• Количество дискретных выходов: 8;
• Тип выходов: электромагнитное реле, нормально разомкнутый контакт;
• Гальваническая развязка выходов: индивидуальная (кроме выходов 1 и 2, имеющих общую клемму); прочность изоляции между выходами — 1500 В;
• Режимы работы выходов: переключение логического сигнала, генерация ШИМ-сигнала;
• Максимальное напряжение на контакты реле: 264 В (СКЗ) переменного напряжения, 30 В постоянного напряжения;
• Ток коммутации, максимальный: 5 А при 250 В AC (резистивная нагрузка); 3 А при 30 В DC (резистивная нагрузка);
• Минимальный ток коммутации: 10 мА;
• Категория применения по ГОСТ IEC 60947-5-1: AC-15, С300;
• Время включения: 15 мс;
• Время выключения: 15 мс;
• Контроль обрыва нагрузки: нет;
• Механический ресурс реле: 5 000 000 срабатываний;
• Электрический ресурс реле, не менее: 35 000 переключений при 3 А, 30 В DC; 50 000 переключений при 5 А, 250 В AC; 50 000 срабатываний при категории AC-15, С300;
• Максимальная частота ШИМ: 1 Гц (при коэффициенте заполнения 0,05);
• Минимальная длительность импульса ШИМ: 50 мс;
• Период ШИМ, настраиваемый: от 1000 до 60000 мс;
• Интерфейсы связи: сдвоенный Ethernet 10/100 Mbit; USB 2.0 (MicroUSB) — для конфигурирования;
• Схемы подключения Ethernet: «Звезда», «Цепочка» (Daisy-chain);
• Максимальная длина линии Ethernet: 100 м;
• Поддерживаемые протоколы: Modbus TCP (до 4 одновременных соединений), MQTT (версия 3.1.1), SNMP (версии SNMPv1 и SNMPv2c), NTP;
• Версия протокола IP: IPv4;
• Встроенный архив (flash-память): до 100 000 циклов перезаписи;
• Максимальный размер файла архива: 2 кб;
• Максимальное количество файлов архива: 1000;
• Минимальный период записи архива: 10 с;
• Часы реального времени (RTC): есть, питание от батареи CR2032 (срок службы до 6 лет);
• Погрешность хода часов, не более: ±3 с/сут (при +25 °С); ±10 с/сут (при -40 °С и +55 °С);
• Синхронизация времени: NTP, OwenCloud;
• Напряжение питания: от 10 до 48 В (номинальное 24 В);
• Потребляемая мощность: не более 6 Вт (при 24 В);
• Защита от переполюсовки напряжения питания: есть;
• Конфигурирование: ПО OWEN Configurator (по USB и Ethernet);
• Обновление встроенного ПО: по USB;
• Степень защиты корпуса: IP20;
• Монтаж: на DIN-рейку 35 мм или настенный (винтами);
• Температура окружающего воздуха при эксплуатации: от –40 до +55 °С;
• Относительная влажность воздуха: от 10 до 95 % (при +35 °С без конденсации);
• Габаритные размеры: 42 × 124 × 83 мм (±1 мм);
• Масса: не более 0,4 кг;
• Средний срок службы: 10 лет;
• Средняя наработка на отказ: 60 000 ч (без учета электромеханических переключателей и элемента питания).

Комплект поставки модуля дискретного вывода Овен МУ210-401:

В комплект поставки модуля дискретного вывода Овен МУ210-401 входят: модуль МУ210-401, паспорт и гарантийный талон, руководство по эксплуатации, коммутационный кабель UTP 5e 150 мм, клемма питания 2EGTK-5-02P-14, заглушка разъема Ethernet.
