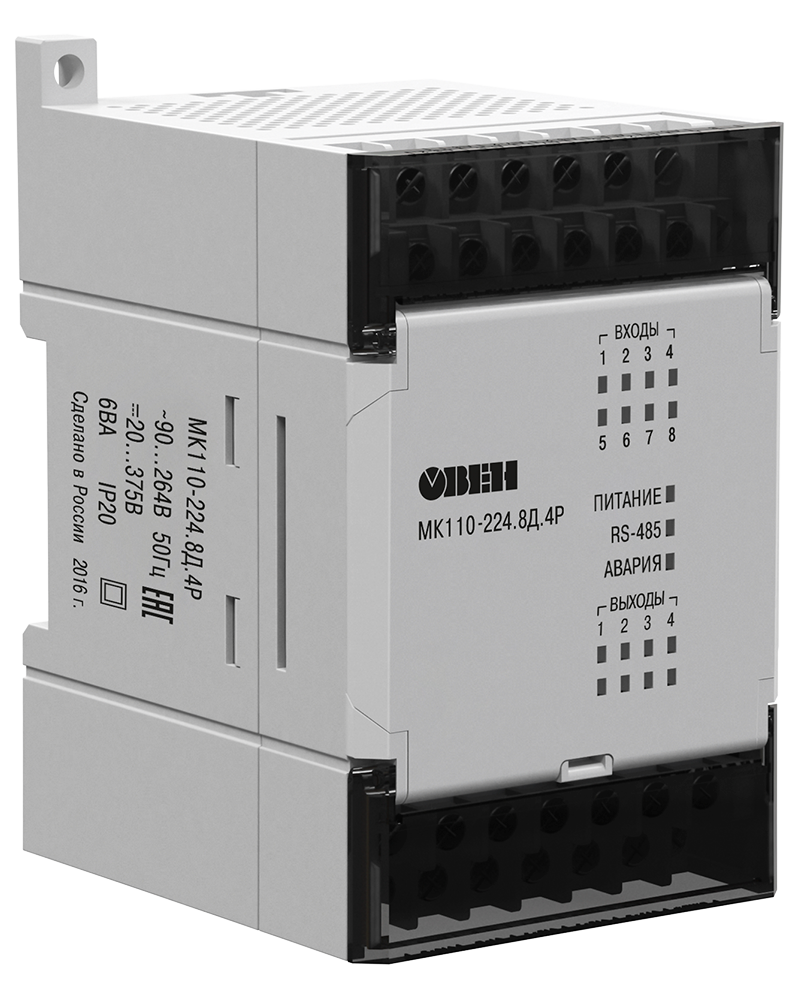

Модуль дискретного ввода-вывода Овен МК110-224.8Д.4Р [М01]

Модуль дискретного ввода/вывода серии МК110 от компании Овен предназначен для сбора данных от дискретных датчиков и управления исполнительными устройствами в системах промышленной автоматизации. Модель МК110-224.8Д.4Р [M01] оснащена 8 дискретными входами для подключения датчиков с выходом типа сухой контакт или n-p-n транзисторным ключом, а также 4 дискретными выходами на базе электромагнитных реле. Прибор поддерживает универсальное питание (переменный и постоянный ток) и обмен данными по интерфейсу RS-485.

Назначение модуля дискретного ввода/вывода МК110-224.8Д.4Р:

Модуль применяется для опроса внешних дискретных датчиков (контакты кнопок, выключателей, герконов, реле, а также датчиков с транзисторным выходом n-p-n типа) и управления нагрузкой с дискретным управлением. Прибор может работать в составе систем диспетчеризации, автоматизации зданий и промышленных комплексов. Устройство соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011, имеет сертификат пожарной безопасности (номер РОСС RU.32079.04СПБ1.ОС17.76285) и свидетельство о типовом одобрении Российского морского регистра судоходства (номер 21.08189.120).

Расшифровка условного обозначения МК110-224.8Д.4Р [M01]:

• МК — модуль комбинированный (дискретный ввод/вывод).
• 110 — серия модулей ввода/вывода Овен.
• 224 — исполнение по питанию: универсальное (переменный ток 90–264 В или постоянный ток 18–30 В).
• 8 — количество дискретных входов: 8.
• Д — тип входа: дискретный, для датчиков с выходом сухой контакт или n-p-n типа (без гальванической развязки).
• 4 — количество дискретных выходов: 4.
• Р — тип выхода: реле (электромагнитное).

Технические характеристики МК110-224.8Д.4Р:

• Количество дискретных входов (DI): 8.
• Тип дискретных входов: сухой контакт, транзисторный ключ n-p-n типа (открытый коллектор).
• Гальваническая развязка дискретных входов: отсутствует (входы объединены общей клеммой COM).
• Максимальная частота сигнала на дискретном входе (режим счетчика): 1 кГц.
• Минимальная длительность импульса: 100 мкс.
• Минимальная пауза между импульсами: 450 мкс.
• Сопротивление контакта и соединительных проводов, не более: 100 Ом.
• Количество дискретных выходов (DO): 4.
• Тип дискретных выходов: электромагнитное реле.
• Тип контактов реле (выходы 1 и 3): нормально замкнутый (A), перекидной (B), нормально разомкнутый (C).
• Тип контактов реле (выходы 2 и 4): перекидной (A), нормально разомкнутый (B).
• Максимальное напряжение на контактах реле: 264 В (СКЗ) ~, 30 В =.
• Максимальный ток коммутации реле: 6 А (при ~250 В, 50 Гц, резистивная нагрузка); 6 А (при =30 В, резистивная нагрузка).
• Минимальный ток нагрузки реле: 100 мА.
• Механический ресурс реле: 10 000 000 срабатываний.
• Электрический ресурс реле (перекидной контакт): не менее 10 000 переключений.
• Электрический ресурс реле (нормально разомкнутый контакт): не менее 30 000 переключений.
• Время переключения контактов реле: 15 мс.
• Режим работы выходов: переключение логического сигнала, генерация ШИМ-сигнала.
• Максимальная частота ШИМ: 1 Гц.
• Минимальная длительность импульса ШИМ: 50 мс.
• Напряжение питания модуля: от 90 до 264 В переменного тока (номинальное 230 В) или от 18 до 30 В постоянного тока (номинальное 24 В).
• Частота питания (переменный ток): от 47 до 63 Гц.
• Потребляемая мощность: не более 6 В·А.
• Интерфейс связи: RS-485.
• Максимальная скорость обмена по RS-485: 115200 бит/с.
• Поддерживаемые протоколы: Modbus ASCII, Modbus RTU, ОВЕН.
• Гальваническая изоляция между питанием и интерфейсом: не менее 2300 В.
• Допустимое число перезаписей flash-памяти: не более 10 000.
• Габаритные размеры: (63 × 110 × 75) ± 1 мм.
• Степень защиты корпуса: IP20 (передняя панель) / IP00 (клеммники).
• Способ монтажа: на DIN-рейку 35 мм, на стену винтами.
• Температура окружающего воздуха: от -10 до +55 °С.
• Относительная влажность: от 10 до 95% (без образования конденсата).
• Средняя наработка на отказ: 60 000 ч (без учета ресурса реле).
• Средний срок службы: 10 лет.
• Гарантия: 24 месяца.
• Масса: не более 0,5 кг.

Особенности и преимущества:

• Версия исполнения [M01] (H/W v2.0) конфигурируется в современном ПО OWEN Configurator, поддерживаются протоколы Modbus RTU/ASCII и ОВЕН.
• Универсальное питание: модуль может работать как от сети переменного тока 230 В, так и от источника постоянного тока 24 В.
• 8 дискретных входов: входы объединены в группу с общей клеммой COM, подходят для подключения датчиков сухой контакт и n-p-n типа.
• Съемные клеммники: винтовые колодки позволяют быстро заменить модуль без демонтажа подключенных проводов (быстрая замена).
• Режим счетчика импульсов: каждый дискретный вход может работать как счетчик импульсов частотой до 1 кГц.
• Генерация ШИМ: на каждом релейном выходе можно независимо формировать ШИМ-сигнал с периодом до 900 секунд.
• Аппаратная защита сетевых параметров: DIP-переключатель предотвращает случайное изменение настроек.
• Обновление встроенного ПО: прошивка модуля обновляется удаленно по интерфейсу RS-485 без вскрытия корпуса.

Условия эксплуатации, монтаж и подключение МК110-224.8Д.4Р:

Модуль предназначен для работы в закрытых взрывобезопасных помещениях без агрессивных паров и газов при температуре от -10 до +55 °С и относительной влажности до 95% (без конденсата). Корпус рассчитан на установку на DIN-рейку 35 мм или крепление винтами к вертикальной поверхности.

Важно: суммарное сопротивление выходного ключа датчика и соединительных проводов не должно превышать 100 Ом. Питание модуля следует подавать от сетевого фидера, не связанного непосредственно с питанием мощного силового оборудования, либо от локального источника питания подходящей мощности при использовании постоянного тока 24 В. Для подключения к ПК требуется использовать преобразователь интерфейсов RS-485/USB (например, ОВЕН АС4) или RS-485/RS-232 (АС3-М).

Комплект поставки:

• Модуль МК110-224.8Д.4Р [M01] — 1 шт.
• Паспорт и гарантийный талон — 1 экз.
• Руководство по эксплуатации — 1 экз.
• Примечание: кабель связи и преобразователь интерфейса приобретаются отдельно.

Гарантийные обязательства:

Изготовитель (ООО ПО Овен) гарантирует соответствие модуля требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода прибора из строя в течение гарантийного срока предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
