Модуль дискретного ввода/вывода Овен МК210-301
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание

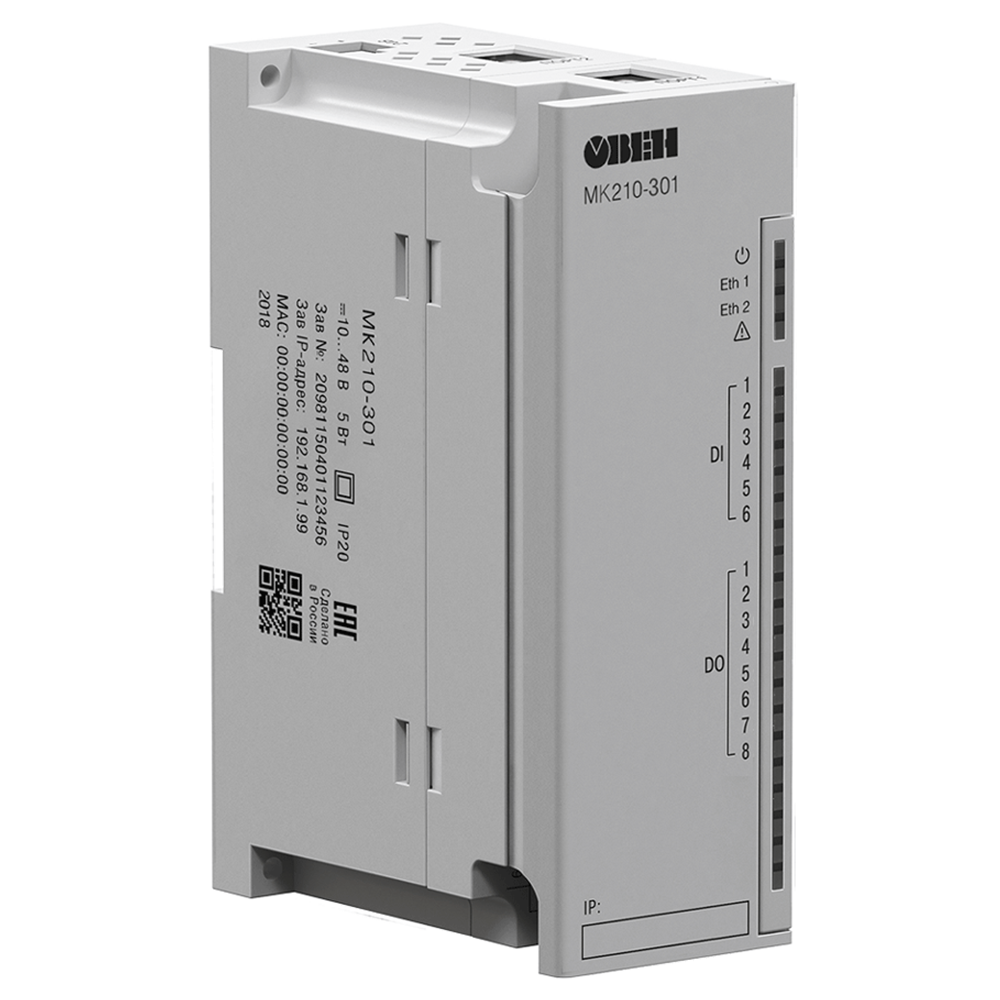

Модуль дискретного ввода/вывода серии МК210 от компании Овен предназначен для сбора данных от дискретных датчиков и управления исполнительными устройствами в системах промышленной автоматизации. Модель МК210-301 оснащена 6 дискретными входами для подключения датчиков с выходом типа сухой контакт или n-p-n транзисторным ключом, а также 8 дискретными выходами на базе электромагнитных реле. Прибор поддерживает питание постоянного тока 24 В и современные протоколы обмена по сети Ethernet (Modbus TCP, MQTT, SNMP, NTP).
Назначение модуля дискретного ввода/вывода МК210-301:
Модуль применяется для опроса внешних дискретных датчиков (контакты кнопок, выключателей, герконов, реле, а также датчиков с транзисторным выходом n-p-n типа) и управления нагрузкой с дискретным управлением. Прибор может работать в составе систем диспетчеризации, автоматизации зданий и промышленных комплексов. Устройство внесено в реестр Минпромторга (реестровая запись №10777143), имеет сертификат пожарной безопасности, сертификат промышленной безопасности и свидетельство о типовом одобрении Российского морского регистра судоходства.
Расшифровка условного обозначения МК210-301:
- МК — модуль комбинированный (дискретный ввод/вывод).
- 210 — серия модулей ввода/вывода с интерфейсом Ethernet.
- 3 — количество дискретных входов: 6 (первая цифра после дефиса).
- 01 — версия исполнения.
Технические характеристики МК210-301:
- Количество дискретных входов (DI): 6, тип сигнала — сухой контакт, n-p-n.
- Количество дискретных выходов (DO): 8, тип — электромагнитное реле (нормально разомкнутый контакт).
- Максимальный ток коммутации реле: 5 А (при ~250 В, 50 Гц); 3 А (при =30 В).
- Напряжение питания: от 10 до 48 В постоянного тока (номинальное 24 В).
- Интерфейсы: сдвоенный Ethernet 10/100 Мбит/с (2 порта), USB 2.0 (MicroUSB).
- Поддерживаемые протоколы: Modbus TCP, MQTT, SNMP, NTP.
- Габаритные размеры: (42 × 124 × 83) ±1 мм, степень защиты IP20, масса не более 0,4 кг.
- Диапазон рабочих температур: от -40 до +55 °С.
- Средняя наработка на отказ: 60 000 ч, средний срок службы — 10 лет, гарантия — 24 месяца.
Особенности и преимущества:
- Два порта Ethernet со встроенным коммутатором: поддержка топологии звезда, цепочка (Daisy Chain) и технология Ethernet-bypass (при отключении питания модуль сохраняет прохождение сигнала).
- Встроенный архив: запись значений параметров во flash-память с метками времени (RTC) и шифрованием, чтение через Modbus TCP или конфигуратор.
- Поддержка современных протоколов: Modbus TCP, MQTT (для IIoT), SNMP (для систем мониторинга сетевого оборудования), NTP (синхронизация времени).
- Облачный сервис OwenCloud: прямая интеграция для удаленного мониторинга и управления без дополнительных шлюзов.
- Удобное конфигурирование: настройка через ПО OWEN Configurator по USB (MicroUSB) или Ethernet. Возможность группового назначения IP-адресов через сервисную кнопку.
- Внесение в реестр Минпромторга: преимущество при участии в государственных и корпоративных закупках по 44-ФЗ и 223-ФЗ.
Условия эксплуатации, монтаж и подключение МК210-301:
Модуль предназначен для работы в закрытых взрывобезопасных помещениях без агрессивных паров и газов при температуре от -40 до +55 °С. Корпус рассчитан на установку на DIN-рейку 35 мм или крепление винтами к вертикальной поверхности. Требуется обеспечить свободное пространство не менее 50 мм над и под прибором для вентиляции и прокладки проводов.
Важно: допустимое сечение подключаемых проводов — не более 0,75 мм², для многожильных проводов рекомендуется использовать наконечники. Питание модуля следует подавать от стабилизированного источника постоянного тока 24 В. Для подключения к сети Ethernet используйте кабель UTP 5e длиной не более 100 м. При подключении по USB питание модуля осуществляется от порта ПК, выходы при этом не функционируют.
Комплект поставки:
- Модуль МК210-301 — 1 шт.
- Паспорт и гарантийный талон — 1 экз.
- Руководство по эксплуатации — 1 экз.
- Коммутационный кабель UTP 5e 150 мм — 1 шт.
- Клемма питания 2EGTK-5-02P-14 — 1 шт.
- Заглушка разъема Ethernet — 1 шт.
- Примечание: кабель MicroUSB для конфигурирования приобретается отдельно.
Гарантийные обязательства:
Изготовитель (ООО ПО Овен) гарантирует соответствие модуля требованиям технических условий при соблюдении условий эксплуатации, транспортирования, хранения и монтажа. Гарантийный срок эксплуатации составляет 24 месяца со дня продажи. В случае выхода прибора из строя в течение гарантийного срока предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.
Технические характеристики
- Сухой контакт
- Транзисторный ключ n-p-n-типа
- Определение логического уровня
- Подсчет числа импульсов
- Генерация ШИМ сигнала
- Переключение логического сигнала
- 3 А
- 5 А
- 264 В
- 30 В
- USB 2.0
- Сдвоенный Ethernet 10/100 Mbps
- DIN-рейка
- На стену
Документация и ПО
Руководство по эксплуатации МК210-301(311)
Мх210. Примеры настройки обмена
Сертификаты
Декларация о соответствии на Мх210
Сертификат соответствия в области пожарной безопасности на Мх210
Сертификат промышленной безопасности на Мх210
Свидетельство о типовом одобрении на модули Мх210 (Российский Морской Регистр Судоходства)
ПО
OwenConfigurator (версия v1.24.124.0)
Встроенное ПО микроконтроллера для Мх210 (v1.1.3 (выпущенные до 04.02.2022))
Встроенное ПО микроконтроллера для Мх210 (vg1.1.4 (выпущенные после 04.02.2022))
Подключение
| Общий чертеж |
 |
| Схема подключения внешних связей к дискретным выходам типа «реле» |
 |
| Схема подключения датчиков «сухие контакты» |
 |
FAQ
1) Сколько устройств могут одновременно опрашивать один модуль Мх210?
Модули Мх210 поддерживают до 4 одновременных соединений с разными Мастерами сети.
2) По какому интерфейсу можно сконфигурировать модуль?
Конфигурировать Мх210 можно по USB и Ethernet. Для подключения по USB подойдет обычный microUSB кабель, модуль при этом не требует подключения внешнего питания.
3) Забыл сетевые настройки и пароль модуля. Как я могу с ним связаться?
Для восстановления заводских настроек и сброса установленного пароля нажмите и удерживайте сервисную кнопку более 12 секунд при включенном питании модуля.
4) Какой идентификатор использовать при добавлении модулей Мх210 в облачный сервис OwenCloud?
В качестве идентификатора служит заводской номер.
