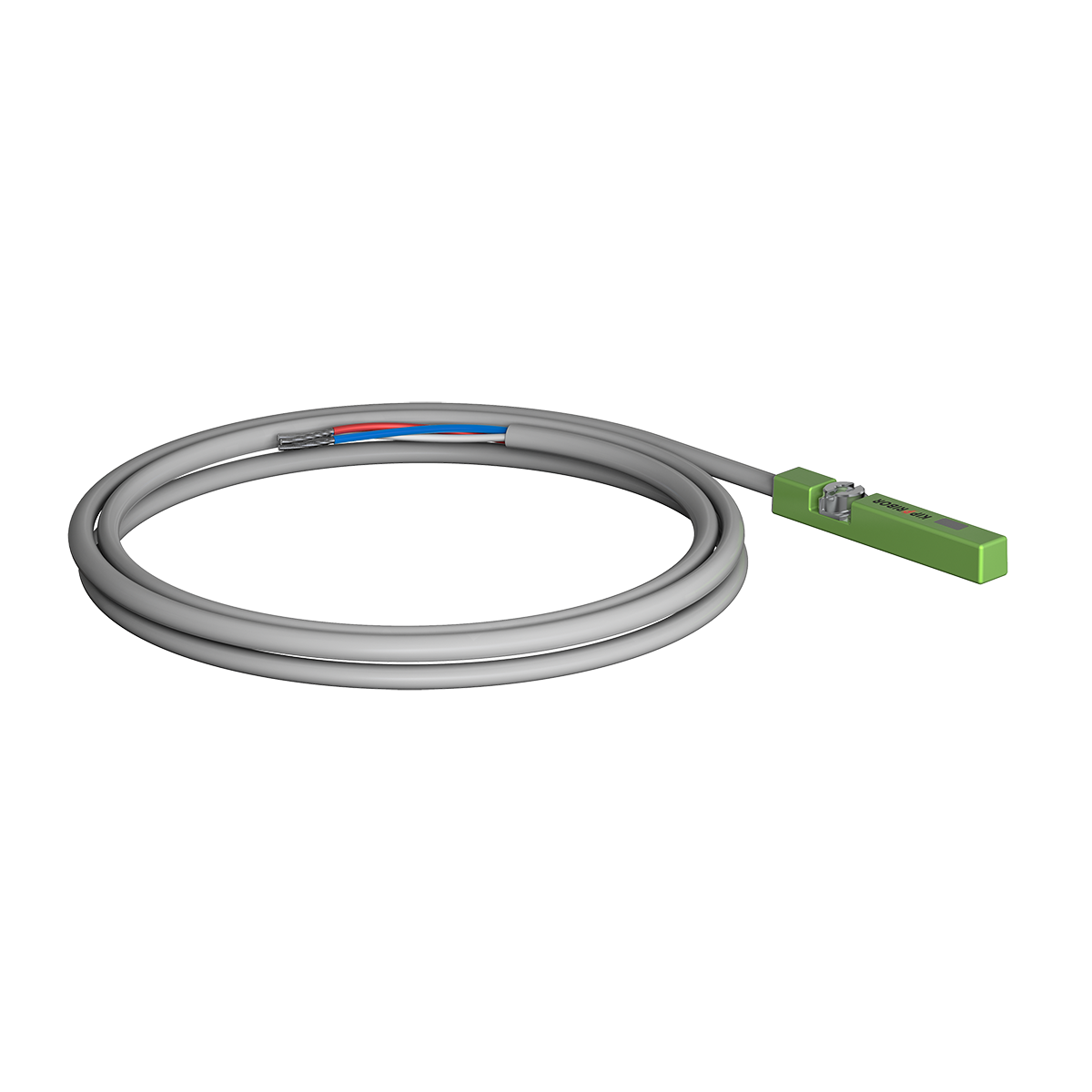

Магнитные датчики KIPPRIBOR LM50-34.I1.U1.K08

Name: Магнитные датчики KIPPRIBOR LM50-34.I1.U1.K08
Brand: KIPPRIBOR
SKU: 00-00049169
Price: 2458.3 RUB
Availability: InStock

Артикул: отзывов нет

Код производителя

лучшая цена

Магнитные датчики KIPPRIBOR LM50-34.I1.U1.K08

2 458.30 ₽

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.

Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.

Датчики KIPPRIBOR серии LM50 применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.

Датчики KIPPRIBOR серии LM50 подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.

Особенности магнитных датчиков KIPPRIBOR LM50

Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом.
Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение.
Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков.
Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании.
Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях.
Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки.

Принцип действия магнитных датчиков KIPPRIBOR серии LM50

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику чувствительный элемент реагирует на магнитное поле, и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.

Применение магнитных датчиков KIPPRIBOR серии LM50

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги

Описание работы:

Контроллер подаёт команду «вниз» на пневмораспределитель.
Пневмораспределитель срабатывает и впускает воздух в цилиндр.
Поршень цилиндра опускается. Срабатывает датчик нижнего положения, и контроллер получает сигнал «Поршень в нижнем положении».
Контроллер подаёт команду «вверх» на пневмораспределитель.
Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.

Достоинства и недостатки герконовых и магниторезистивных датчиков

Герконовые датчики

Магниторезистивные датчики

Достоинства:

Выше отключаемая мощность.
Есть датчики с универсальным питанием (AC/DC).
Широкий диапазон коммутируемого напряжения (до 240 В).
Отсутствие токов утечки в выключенном состоянии.

Недостатки:

Ниже частота срабатывания.
Подвержены механическому износу.
Отсутствие встроенной защиты.
Некоторые датчики требуют соблюдения полярности питания.
Нет датчиков с разъёмом.

Достоинства:

«Умная» схема с автоопределением типа входа (PNP/NPN)
Встроенная защита от обратной полярности и
перенапряжения.
Выше частота переключения.
Отсутствует дребезг контактов.
Не подвержены механическому износу.
Лёгкое подключение и быстрая замена за счёт разъёмов M8 и EZ3.

Недостатки:

Ниже отключаемая мощность.
Присутствует незначительный ток утечки в выключенном состоянии.
Нет датчиков на переменное напряжение.

Технические характеристики

Параметр	Значение параметра
Модификация	LM50-34.R1.U6.K	LM50-34.R1.U1.K	LM50-34.I1.U1.K LM50-34.I1.U1.K08 LM50-34.I1.U1.KZ3
Тип датчика	герконовый	герконовый	магниторезистивный (датчик Холла)
Коммутационная функция	NO (2-проводное подключение)	NO (3-проводное подключение)	NO (3-проводное подключение)
Коммутационный элемент	геркон	геркон	транзистор (PNP/NPN автоопределение)
Номинальное напряжение	12...240 VDC / 24...240 VAC	10...30 VDC	10...30 VDC
Коммутируемый ток (max)	100 мА	500 мА	100 мА
Максимальная отключаемая нагрузка (max)	10 Вт	10 Вт	3 Вт
Потребляемый ток (max)	—	10 мА, при 24В	7,5 мА, при 24В
Падение напряжения на датчике	2,5 В, при токе 100 мА DC	0,1 В, при токе 500 мА DC	1 В, при токе 100 мА DC
Ток утечки (max)	—	—	0,01 мА
Индикация	красный светодиод*	желтый светодиод	красный светодиод
Кабель	∅2,9 мм, 2 жилы, маслостойкая изоляция	∅2,9 мм, 3 жилы, маслостойкая изоляция	∅2,9 мм, 3 жилы, маслостойкая изоляция
Чувствительность	35...45 Гс	35...45 Гс	40...800 Гс
Частота срабатывания	200 Гц	200 Гц	5000 Гц
Температура эксплуатации	–10...70 °C	–10...70 °C	–10...70 °C
Стойкость к ударной нагрузке	30 g	30 g	50 g
Стойкой к вибрационной нагрузке	9 g	9 g	9 g
Класс защиты	IP67	IP67	IP67
Встроенная электрическая защита	—	—	От тока обратной полярности, от перенапряжения
Подключение	кабельный вывод 2,5 м	кабельный вывод 2,5 м	кабельный вывод 2,5 м разъём М8 разъём EZ3
