Клапан регулирующий (КР) Авангард 25с947нж Ду150

Name: Клапан регулирующий (КР) Авангард 25с947нж Ду150
Brand: Авангард
SKU: 00-00029351
Availability: InStock

Артикул: отзывов нет

Код производителя

Клапан регулирующий (КР) Авангард 25с947нж Ду150

По запросу

В корзине

В наличии

Доставка – в ПВЗ или до двери

Оплата – наличными, картой или безналичным расчетом

ОвенКомплектАвтоматика в 2025 году

7 000+новых клиентов

92%отгрузок в день оплаты

15 000+поставок

400+выездных аудитов

150+городов

Описание

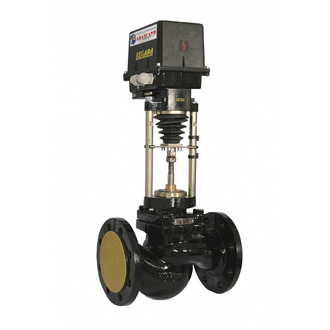

Клапан регулирующий (КР) 25с947нж и 25нж947нж односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ) PN1,6МПа, PN2,5МПа, PN4,0МПа.

Назначение

Клапан предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства для автоматического регулирования технологических процессов.

Материал основных деталей

Наименование детали	25с947нж	25нж947нж
Наименование детали	Марка материала
Корпус, крышка	Сталь 25Л ГОСТ977	Сталь 12Х18Н9ТЛ ГОСТ977
Плунжер, седло	Сталь 20Х13 ГОСТ5632	Сталь 14Х17Н2 ГОСТ5632
Уплотнение в затворе	«металл по металлу»
Уплотнение сальниковое	ТРГ

Габаритные и присоединительные размеры

DN	PN	D1	D2	D3	В	L	n	d
15	16 25 40	46	65	95	75	130	4	14
20		56	75	105	80	150
25		65	85	115	90	160
32		76	100	135	-	180		18
40		84	110	145		200
50		99	125	160		230
65		118	145	180		290	8
80		132	160	195		310
100	16	156	180	215		350
100	25, 40	156	190	230		350		22
125	16	184	210	245		400		18
125	25, 40	184	220	270		400		26
150	16	211	240	280		480		22
150	25, 40	211	250	300		480		26
200	16	266	295	335		600	12	22
	25	274	310	360				26
	40	284	320	375				30
250	16	319	355	405		730		26
250	25	330	370	425		730		30
300	16	370	410	460		850		26
300	25	389	430	485		850	16	30

DN	Н, мм, при комплектации ЭИМ
DN	ST mini (1,1кН)	ST 0 (2,9кН)	ST 0 (4,5кН)	ST 0.1 (5,8/ 7,2кН)	ST 1 (10кН)	ST 2 (25кН)	МТ (36кН)	ST 1-Ех (5,8/7,5/ 10кН)	МТ-Ех (36кН)
15	365	380	440	-	-	-	-	680	-
20	370	370	440	-	-	-	-	680	-
25	375	400	450	535	-	-	-	680	-
32	-	420	470	550	-	-	-	700	-
40	-	445	495	580	-	-	-	725	-
50	-	-	495	580	-	-	-	745	-
65	-	-	-	595	-	-	-	740	-
80	-	-	-	595	745	-	-	740	-
100	-	-	-	610	750	-	-	730	-
125	-	-	-	-	755	790	-	760	775
150	-	-	-	-	-	840	760	-	825
200	-	-	-	-	-	870	840	-	865
250	-	-	-	-	-	-	870	-	920
300	-	-	-	-	-	-	940	-	990

Допустимый перепад давлений

DN	ΔР, МПа (кгс/см²), при комплектации ЭИМ
DN	ST mini (1,1кН)	ST 0 (2,9кН)	ST 0 (4,5кН)	ST 0.1 (5,8/ 7,2кН)	ST 1 (10кН)	ST 2 (25кН)	МТ (36кН)	ST 1-Ех (5,8/7,5/ 10кН)	МТ-Ех (36кН)
15	1,6 (16)	2,5 (25)	4,0 (40)	4,0 (40)	4,0 (40)	-	-	4,0 (40)	-
20						-	-		-
25						-	-		-
32	-	1,6 (16)				-	-		-
40	-	1,6 (16)				-	-		-
50	-	-				-	-		-
65	-	-	-	2,5 (25)		-	-	2,5 (25)	-
80	-	-	-	1,6 (16)	2,2 (22)	-	-	2,2 (22)	-
100	-	-	-	0,8 (8)	1,2 (12)	-	-	1,2 (12)	-
125	-	-	-	-	0,8 (8)	1,6 (16)	2,5 (25)	0,5 (5)	2,5 (25)
150	-	-	-	-	-	1,2 (12)	1,8 (18)	-	1,8 (18)
200	-	-	-	-	-	0,8 (8)	1,6 (16)	-	1,6 (16)
250	-	-	-	-	-	-	0,8 (8)	-	0,8 (8)
300	-	-	-	-	-	-	0,5 (5)	-	0,5 (5)

Технические характеристики

Диаметр номинальный DN, мм	15	20	25	32		40	50	65	80		100		125	150	200	250	300
Давление номинальное PN, МПа (кгс/см²)	1,6 (16) 2,5 (25) 4,0 (40)															1,6 (16) 2,5 (25)
Пропускная характеристика	линейная
Рабочий ход плунжера,мм	10		20					32					50
Условная пропускная способность Кvy, м³/ч	0,1 0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,5 3,2 4,0 6,3 8 10 16	6,3 10 16		10 16 25 40	10 12,5 16 20 25 32 40 63	25 40 50 63 100	40 50 63 80 100 160		63 80 100 125 160 250		100 160 200 250 320	160 250 400	250 400 630	500 800 1250	1000 1250 1600
Относительная протечка в затворе по ГОСТ23866, % от Кvy	КР				0,1 при ∆Рисп=0,4МПа (4кгс/см²)
	КЗР				0,005 при ∆Рисп=1,6МПа (16кгс/см²)
Рабочая среда	Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
Температура рабочей среды Т, °С	25с947нж									от минус 40 до 425
	25нж947нж									от минус 60 до 560
Температура окружающей среды, °С	25с947нж, 25нж947нж									У		от минус 25 до 50
										У1		от минус 40 до 40
	25нж947нж									УХЛ1		от минус 50 до 40
Присоединит. размеры и размеры уплотнительных поверхностей	исполнение В ряд 1 по ГОСТ Р 54432 или по согласованию с Заказчиком
Тип ЭИМ	ST mini, ST 0			ST 0, ST 0.1				ST 0.1, ST 1					ST1, ST2	ST2, МТ		MT
Масса клапана, кг	5,5- 10	6-11	7-12	9-13		12-18	16-20	31-33	34-36		43-46		68-85	102-110	140-148	280	350
