Датчик уровня погружной Овен ПД100И-ДГ0,16-167-0,5.15-Exi

Name: Датчик уровня погружной Овен ПД100И-ДГ0,16-167-0,5.15-Exi
Brand: ОВЕН
SKU: 00-00041959
Availability: InStock

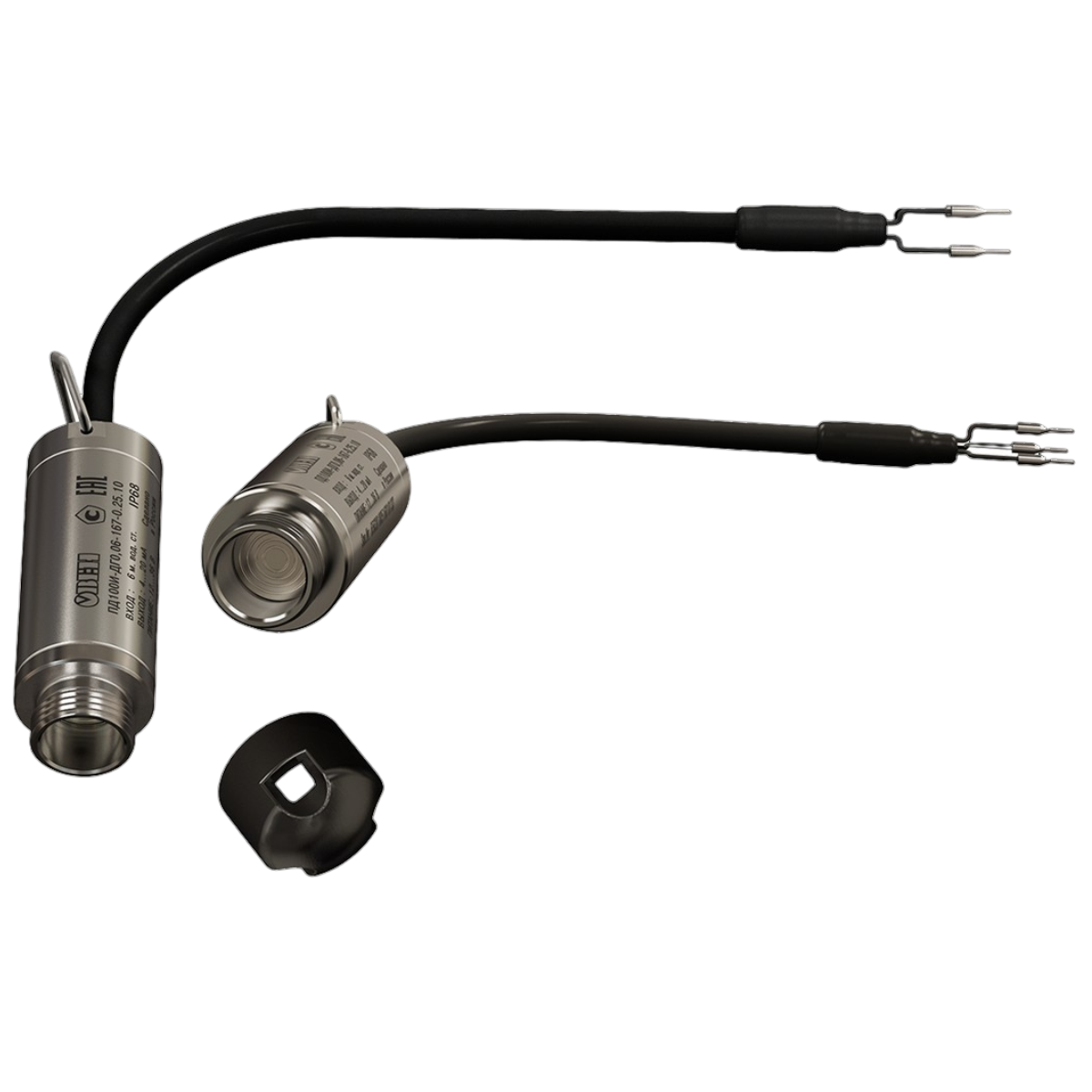

Датчик уровня погружной Овен ПД100И-ДГ0,16-167-0,5.15-Exi фото

Нет в наличии

К сравнению

По запросу

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00041959

Датчик ПД100И-ДГ0,16-167-0,5.15-Exi с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем изготовлен в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II. Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений. Измеряемое давление – гидростатическое 0,16 МПа. Основная приведённая погрешность - 0,5% ВПИ. Гидрометрический кабель длиной 15 метров. Исполнение «искробезопасная цепь» 1 Ex ia IIC T6 Gb

Категории

Нет в наличии

К сравнению

По запросу

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Искробезопасный погружной гидростатический датчик уровня ОВЕН ПД100И-ДГ0,16-167-0,5.15-Exi предназначен для контроля уровня жидких сред в резервуарах и ёмкостях. Основные параметры подобраны в таблице характеристик ниже.

Назначение:

Прибор используется в системах автоматического контроля и регулирования уровня в резервуарах, ёмкостях, бойлерах и насосных станциях. Сигнализация уровня в ёмкостях и резервуарах. Принцип действия основан на замыкании или размыкании геркона магнитным полем поплавка. Подходит для сред: вода, топливо, химические агрессивные жидкости.

Преимущества:

Рабочая часть из коррозионно-стойкой стали 12Х18Н10Т / AISI 316L обеспечивает длительный срок службы.
Двойная степень защиты: IP68 для погружной части и IP65 для внешней гарантирует герметичность.
Взрывозащищённое исполнение (0Ex ia IIC T5 Ga X) допускает установку во взрывоопасных зонах.

Технические характеристики Искробезопасный погружной гидростатический датчик уровня ОВЕН ПД100И-ДГ0,16-167-0,5.15-Exi:

Тип датчика: Гидростатический.
Расположение оси крепёжного отверстия: Вертикальный.
Монтаж: Погружной.
Тип присоединения к процессу: M20х1,5.
Присоединительная резьба: M20х1,5.
Электрический соединитель: Кабельный вывод.
Длина кабельного вывода: 15 м.
Материал корпуса: Сталь AISI 316L.
Материал стержня: Сталь AISI 316L.
Материал кабеля: ПВХ.
Сечение проводов: 0,5-1,5 мм2.
Напряжение питания: 24 В.
Род тока: Постоянный (DC).
Потребляемый ток, max: 24 мА.
Давление среды: 0,32 МПа.
Рабочее давление: 0,64 МПа.
Температура окружающей среды: От -40 до +80 °С.
Температура рабочей среды: От 0 до +80 °С.
Степень защиты корпуса: IP68.
Защита погружной части: IP68.
Защита внешней части: IP65.
Маркировка взрывозащиты: 0Ex ia IIC T5 Ga X.
Средняя наработка на отказ: 500 000 ч.
Срок службы: 12 лет.
Страна производства: Россия.

Особенности монтажа и подключения:

Монтаж согласно руководству по эксплуатации производителя.

Комплект поставки:

В комплект входят Искробезопасный погружной гидростатический датчик уровня ОВЕН ПД100И-ДГ0,16-167-0,5.15-Exi, паспорт с гарантийным талоном.

Общие характеристики
Функции	Измерение уровня
Тип измерения	Непрерывный
Тип	Гидростатический
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальный
Тип среды	Жидкости
Рабочая среда	Вода, Топливо, Химические агрессивные жидкости
Область применения	Емкости, Резервуар
Монтаж	Погружной
Тип связи	Проводной
Схема подключения	Двухпроводная
Тип тока	Постоянный
Диапазон напряжения	12-24 В
Напряжение	24 В
Мощность, max	0,5 Вт
Сопротивление нагрузки, max	740 Ом
Потребляемый ток, max	24 мА
Прогрев, min	1,5 сек.
Тип выхода	Аналоговый
Количество выходов	1
Диапазоны выходных сигналов тока	4-20 мА
Материал корпуса	Сталь AISI 316L
Материал стержня	Сталь AISI 316L
Материал кабеля	ПВХ
Сечение соединительных проводов	0,5-1,5 мм2
Период измерения уровня, max	0,1 сек.
Атмосферное давление	84-106,7 кПа
Давление среды	0,32 МПа
Вид сигнализации	Светодиодная
Гальваническая изоляция, min	500 В
Рабочее давление	0,64 МПа
Температура окружающей среды	От -40 до +80 C
Температура рабочей среды	От 0 до +80 C
Степень защиты корпуса	IP68
Взрывозащищенность	Есть
Бесконтактный	Нет
Маркировка взрывозащиты	0Ex ia IIC T5 Ga X
Размер присоединительной резьбы	M20х1,5
Защита от подачи напряжения питания обратной полярности	Есть
Средняя наработка на отказ	500 000 ч.
Вес	0,2 кг
Страна производства	Россия
Срок службы	12 лет
Длина кабельного вывода	15 м
Тип электрического соединителя	Кабельный вывод
Тип резервуара	Открытые
Максимальное входное напряжение Ui, В	30 В
Максимальный входной ток Ii, мА	100 мА
Максимальная внутренняя емкость Ci, нФ	25 нФ
Максимальная внутренняя индуктивность Li, мкГн	Пренебрежимо мало
Степень защиты для погружной (рабочей) части датчика	IP68
Степень защиты для внешней части датчика (от плоскости присоединения к процессу)	IP65
Тип присоединения	M20х1,5
Дисплей	Нет
