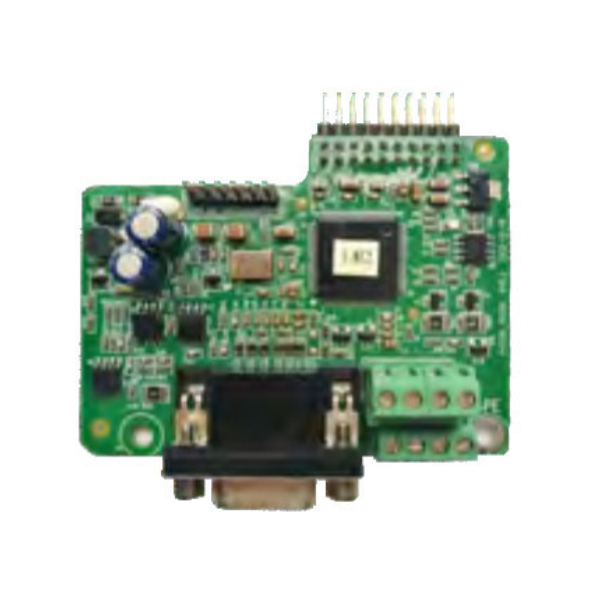

INVT EC-PG106-05-T - Плата датчика обратной связи
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Плата для преобразователя частоты EC-PG106-05-T — это специализированный модуль расширения, разработанный для преобразователей частоты INVT серий GD800, GD380L, GD350 и GD300. Плата PG устанавливается в слот расширения ПЧ и существенно расширяет функциональные возможности привода, добавляя поддержку обратной связи по положению/скорости от энкодера.
Данная плата для частотных преобразователей INVT является оригинальным заводским модулем и полностью совместима с указанными сериями ПЧ.
Ключевая особенность — поддержка абсолютных энкодеров EnDAT/SSI
Главное преимущество данной платы PG — встроенная поддержка абсолютных энкодеров с интерфейсами EnDAT 2.1/2.2 и SSI. Это делает плату незаменимой для прецизионных систем позиционирования, где требуется сохранение данных о положении вала после отключения питания. Пример совместимого энкодера — Heidenhain ECN 1313 (EnDAT).
Поддерживаемые режимы управления
Платы для частотных преобразователей данной серии обеспечивают следующие режимы:
| V/F+PG | Вольт-частотное управление с обратной связью по энкодеру |
| SVC+PG | Векторное управление без датчика + энкодер |
| TQC+PG | Управление с постоянным моментом + энкодер |
| EnDAT/SSI | Прямая работа с абсолютными энкодерами EnDAT и SSI |
Применение
Плата для преобразователя частоты EC-PG106-05-T востребована в следующих областях:
- Станки с ЧПУ и прецизионное позиционирование
- Подъёмно-транспортное оборудование (краны, лифты, тельферы)
- Намоточные и размоточные машины
- Упаковочное оборудование с точным контролем положения
- Конвейерные системы с синхронизацией осей
- Тяжёлая промышленность (серия GD800)
Технические характеристики
| Тип модуля | Плата расширения (плата PG) |
| Производитель | INVT |
| Номинальное напряжение питания энкодера | 5 В DC (заводская настройка) |
| Диапазон напряжения питания | 4,75 ~ 7 В |
| Максимальный выходной ток | 300 мА |
| Степень защиты | IP20 |
| Рабочая температура | от -10 °C до +50 °C |
| Поддерживаемые интерфейсы | EnDAT 2.1/2.2, SSI |
| Примечание | Модуль расширения EnDAT / Абсолютный энкодер ENDAT/SSI |
