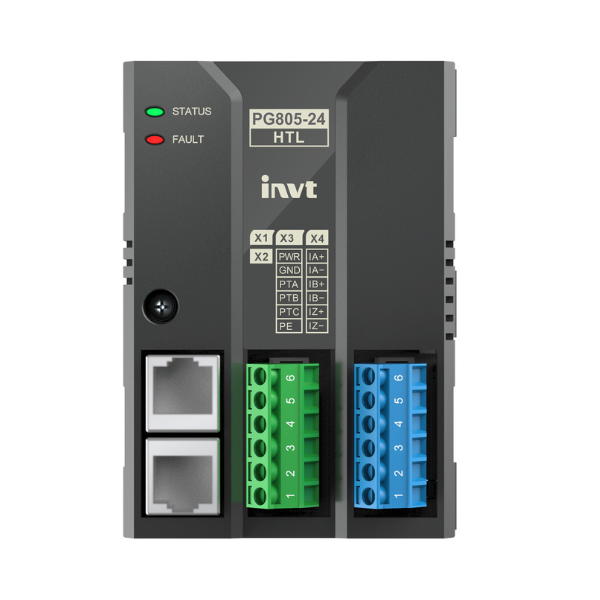

INVT EC-PG805-24-PTH - Плата датчика обратной связи

Высокофункциональная плата для преобразователя частоты INVT — модуль интерфейса энкодера (PG-карта) обновлённой серии, разработанный для организации замкнутого контура управления скоростью и положением вала электродвигателя. Модификация EC-PG805-24-PTH дополнительно оснащена прецизионным каналом измерения температуры с поддержкой термодатчика сопротивления PT100, что выводит защиту двигателя на качественно новый уровень.

Платы для частотных преобразователей данной серии совместимы с модельным рядом INVT GD35, GD350 и другими ПЧ производителя, поддерживающими установку модулей расширения.

Ключевые особенности

• Поддержка инкрементальных энкодеров (HTL/Push-pull) с уровнем сигнала 24 В — обеспечивает высокую помехоустойчивость даже при значительной длине кабельных линий.
• Прецизионный термоконтроль (PTH) — в отличие от стандартных защитных плат, данная плата датчика обратной связи для ПЧ INVT оптимизирована для прямого подключения термодатчика сопротивления PT100. Частотный преобразователь получает не дискретный сигнал «перегрев», а точное значение температуры обмоток двигателя в градусах Цельсия.
• Помехозащищённое исполнение — входные цепи энкодера и измерительный канал температуры оснащены фильтрами подавления электромагнитных наводок, что критически важно при эксплуатации в промышленных условиях.

Преимущества применения

1. Точное регулирование скорости — замкнутый контур с обратной связью по энкодеру исключает проскальзывание и отклонения от заданной скорости вращения.
2. Защита двигателя по фактической температуре — непрерывный мониторинг нагрева обмоток в °C позволяет настроить упреждающее ограничение нагрузки и продлить ресурс электродвигателя.
3. Универсальность режимов — плата для преобразователя частоты поддерживает как вольт-частотное, так и векторное управление с обратной связью, а также режим постоянного момента.
4. Промышленная надёжность — схемотехника с фильтрацией помех и работа в диапазоне температур от -10 до +50 °C гарантируют стабильность в жёстких условиях эксплуатации.

Область применения

Платы для частотных преобразователей серии EC-PG805 востребованы в приводах, требующих высокой точности позиционирования и стабильности скорости:

• крановое и подъёмно-транспортное оборудование;
• станки с ЧПУ и обрабатывающие центры;
• намоточные и размоточные механизмы;
• экструдеры и конвейерные линии с синхронизацией скоростей;
• системы, где критичен температурный мониторинг двигателя в реальном времени.
