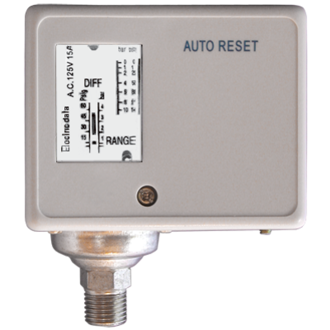

Датчик-реле избыточного давления ОвенКомплектАвтоматика ДР-Д-110

Датчик-реле избыточного давления ОвенКомплектАвтоматика ДР-Д-110 представляет собой надежный электромеханический прибор, предназначенный для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе. Прибор оснащен двумя независимыми шкалами настройки — RANGE для установки рабочего давления и DIFF для настройки дифференциала срабатывания. Контактная группа с переключающим контактом позволяет управлять исполнительными механизмами при достижении заданных значений давления. В комплект поставки входит монтажная скоба для крепления на стационарной поверхности.

Назначение:

Датчик-реле ДР-Д-110 предназначен для применения в системах автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, системах водоочистки, холодильных установках (для хладагентов) и других сферах. Прибор может использоваться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле.

Преимущества датчика-реле избыточного давления ОвенКомплектАвтоматика ДР-Д-110:

• возможность независимой настройки уставки давления и дифференциала срабатывания;
• диапазон настройки давления от 0,10 до 1,00 МПа;
• переключающая контактная группа для управления исполнительными механизмами;
• высокая коммутационная способность до 12(8) А при 250 В;
• использование с фторированными хладагентами как на воздушной, так и на водной основе;
• простая установка и настройка благодаря комплектной монтажной скобе;
• широкий диапазон температур рабочей среды от -10 до +100 °С.

Технические характеристики датчика-реле избыточного давления ОвенКомплектАвтоматика ДР-Д-110:

• Модель: ДР-Д-110.
• Диапазон настройки давления: 0,10…1,00 МПа.
• Дифференциал срабатывания: 0,10…0,30 МПа.
• Максимальное рабочее давление: 1,65 МПа.
• Температура рабочей среды: от -10 до +100 °С.
• Коммутационная способность реле: ~12(8) А, 250 В.
• Присоединение (штуцер): 1/4".
• Габаритные размеры: 98×80×48 мм.
• Вес: 330 г.
• Схема контактов: переключающий контакт (1-3-5).

Комплект поставки:

В комплект поставки датчика-реле давления входят: реле давления (1 шт.), крепежные винты (4 шт.), кронштейн (1 шт.), руководство по эксплуатации (1 шт.).
