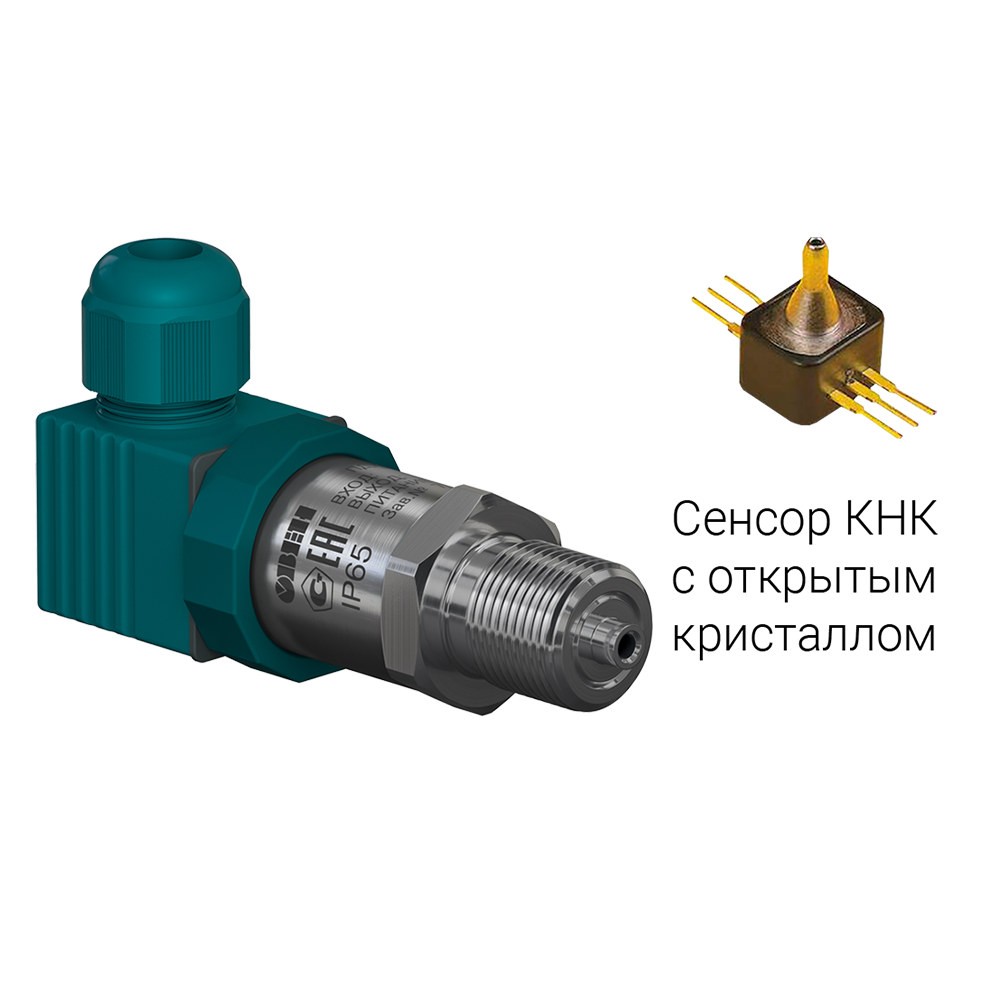

Датчик преобразователь давления Овен ПД100-ДИВ0,0125-811-0,5

Датчик давления для котельных и вентиляции Овен ПД100-ДИВ0,0125-811-0,5 представляет собой малогабаритный преобразователь избыточно-вакуумметрического давления с открытым измерительным кремниевым кристаллом сенсора, предназначенный для непрерывного измерения и преобразования как избыточного давления, так и разрежения неагрессивных газов, включая горючие (воздух, природный газ, печной газ), в унифицированный токовый сигнал 4–20 мА. Прибор построен на базе высокостабильного тензорезистивного сенсора с мембраной из кремния, что обеспечивает высокую точность и стабильность характеристик при измерении низких давлений. Преобразователь давления измерительный Овен ПД100-ДИВ0,0125-811-0,5 включен в Государственный реестр средств измерений (регистрационный номер 56246-14) и поставляется с выполненной заводской первичной поверкой, что исключает необходимость дополнительных метрологических процедур при вводе в эксплуатацию. Данная модель с кодом 811 оснащена штуцером М20×1,5 манометрической формы и стандартным разъемом EN175301-803 форма А (DIN43650 А).

Технические характеристики Овен ПД100 модели 8х1 ПД100-ДИВ0,0125-811-0,5:

• Измеряемая величина: избыточно-вакуумметрическое давление (ДИВ) – измерение как положительного (избыточного), так и отрицательного (вакуумметрического) давления относительно атмосферы.
• Верхний предел измерений (ВПИ): 0,0125 МПа (12,5 кПа). Нижний предел измерений составляет -0,0125 МПа (симметричный диапазон).
• Выходной сигнал: постоянный ток от 4 до 20 мА (двухпроводная линия связи), линейно возрастающий с увеличением давления.
• Основная приведенная погрешность (класс точности): ±0,5 % от ВПИ.
• Напряжение питания постоянного тока: от 12 до 36 В (номинальное 24 В).
• Потребляемая мощность: не более 0,8 Вт.
• Максимальное сопротивление нагрузки: до 1000 Ом (зависит от напряжения питания).
• Присоединение к процессу: штуцер М20×1,5 манометрической формы.
• Электрическое подключение: разъем EN175301-803 форма А (DIN43650 А) с фиксирующим винтом.
• Диапазон температур измеряемой среды: от –20 до +85 °С.
• Диапазон температур окружающего воздуха: от –20 до +80 °С.
• Степень защиты корпуса: IP65 (по ГОСТ 14254-2015).
• Перегрузочная способность: не менее 400 % от ВПИ.
• Предельное давление перегрузки: не менее 700 % от ВПИ.
• Материал мембраны: кремний (открытый измерительный кристалл).
• Устойчивость к механическим воздействиям: группа исполнения V3 по ГОСТ Р 52931-2008.
• Габаритный размер (по высоте): не более 95 мм.
• Масса: не более 0,2 кг.
• Средний срок службы: не менее 12 лет.
• Средняя наработка на отказ: не менее 500 000 часов.
• Межповерочный интервал: 5 лет (для класса точности 0,5).

Особенности и преимущества:

• Официальное средство измерений для избыточно-вакуумметрического давления: Регистрация в Госреестре СИ (№ 56246-14) и заводская первичная поверка в комплекте поставки гарантируют достоверность результатов контроля и исключают дополнительные метрологические затраты при вводе в эксплуатацию.
• Симметричный диапазон измерений: Возможность измерения как избыточного давления, так и разрежения в диапазоне от -12,5 до +12,5 кПа позволяет эффективно контролировать тягу и давление в котлах, газоходах и воздуховодах.
• Высокий класс точности: Основная приведенная погрешность ±0,5 % от диапазона измерений обеспечивает точность контроля технологических параметров в системах автоматического регулирования.
• Высокая стабильность и точность: Применение высокостабильного тензорезистивного сенсора с открытым кремниевым кристаллом обеспечивает низкий гистерезис, стабильное значение «нуля» и длительную сохранность метрологических характеристик.
• Надёжность в агрессивных средах: Плата нормирующего преобразователя покрыта герметиком, что обеспечивает стойкость к влаге и продлевает срок службы прибора в условиях повышенной влажности.
• Универсальность применения: Прибор подходит для работы с неагрессивными газами, включая горючие (воздух, природный газ, печной газ), что делает его востребованным в котельной автоматике, системах вентиляции, на тепловых пунктах, в испытательных стендах и лабораторном оборудовании.
• Унифицированный выходной сигнал: Токовая петля 4–20 мА с линейной характеристикой обеспечивает простую интеграцию с контроллерами, панельными индикаторами и системами диспетчеризации.
• Удобство монтажа и обслуживания: Малогабаритный корпус, стандартное присоединение М20×1,5 и разъем DIN43650 А обеспечивают быстрый и простой монтаж на объекте.
• Длительный срок службы и надежность: Заявленная наработка на отказ 50 000 часов и срок службы не менее 12 лет при соблюдении условий эксплуатации подтверждают высокую надёжность прибора в непрерывных производственных процессах.

Область применения:

Преобразователь предназначен для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах, в испытательных стендах и лабораторном оборудовании, где требуется высокая точность измерений, подтвержденная государственной поверкой.

Комплект поставки:

В комплект поставки преобразователя давления Овен ПД100-ДИВ0,0125-811-0,5 входят: преобразователь давления в исполнении ДИВ0,0125-811-0,5, комплект уплотнительных прокладок (2 шт. для штуцеров М20×1,5), ответная розетка разъема EN175301-803 форма А (DIN43650 А) с фиксирующим винтом, краткая инструкция, паспорт и гарантийный талон с отметкой о выполненной первичной поверке.
