Блок питания S250 230VAC/24VDC 2A SM3PWR2

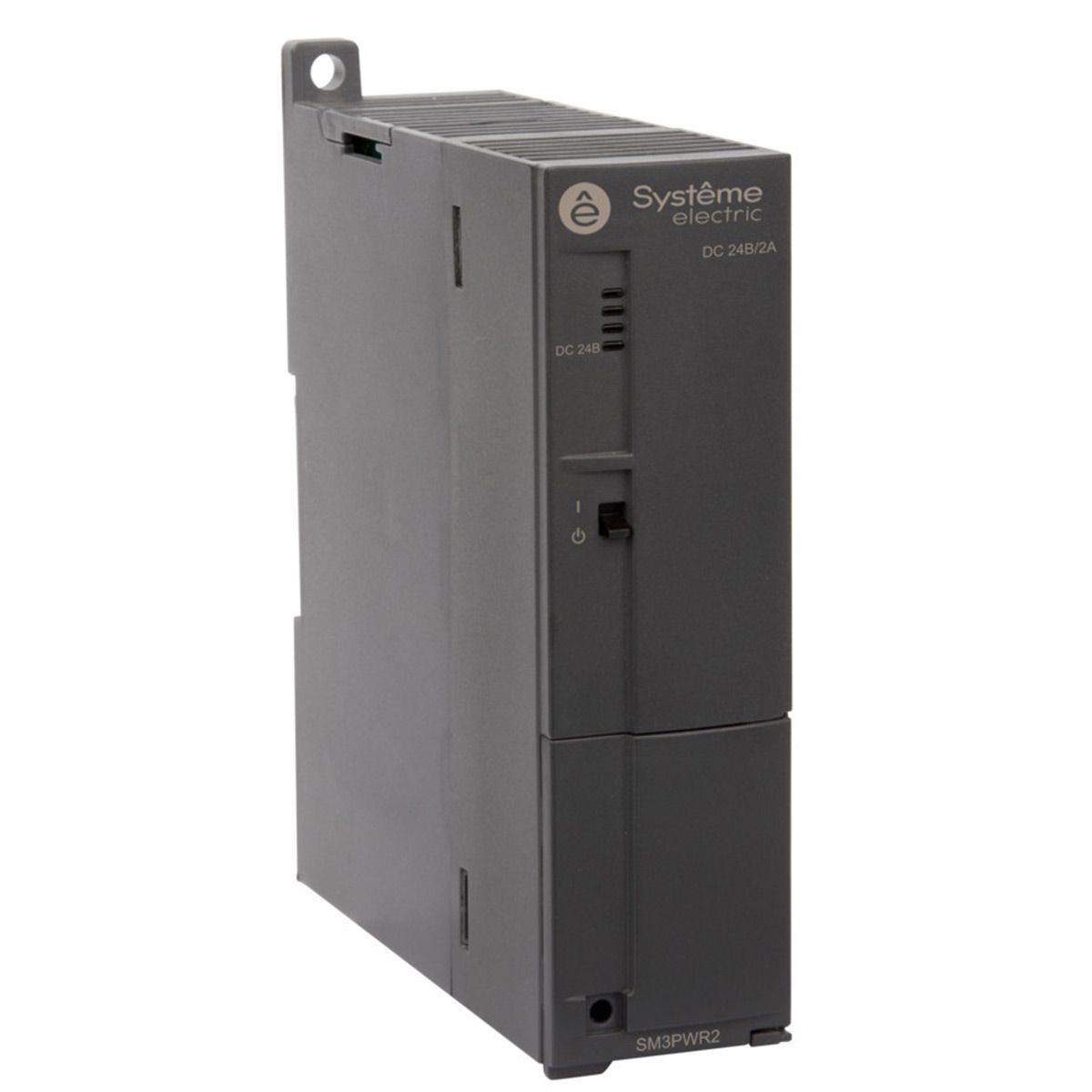

Блок питания Systeme Electric S250 SM3PWR2
Описание товара
Блок питания S250 230VAC/24VDC 2A SM3PWR2 предназначен для обеспечения стабилизированным напряжением 24 В постоянного тока контроллеров SystemePLC S250 и модулей расширения в промышленных шкафах автоматики. Модель мощностью 48 Вт с выходным током 2 А преобразует входное напряжение 85…264 В переменного тока и имеет компактный металлический корпус, монтируемый на DIN-рейку.
Назначение:
Применяется в системах промышленной автоматизации для питания центральных процессоров серии S250, цифровых и аналоговых модулей ввода/вывода, температурных модулей, счетных модулей и других устройств, требующих стабильного источника питания 24 В постоянного тока с защитой от перегрузок и перенапряжений.
Особенности и преимущества:
- Широкий диапазон входного напряжения — 85…264 В переменного тока позволяет использовать блок в сетях с различными номиналами без дополнительной настройки.
- Стабильное выходное напряжение 24 В постоянного тока с допустимым отклонением ±5% и низким уровнем пульсаций (не более 150 мВ) гарантирует корректную работу подключенных устройств.
- Встроенные защиты — от перегрузки по току, от перенапряжения (с автоматическим восстановлением после устранения неисправности), от бросков напряжения и от перегрузки по току обеспечивают безопасность модуля и нагрузки.
- Высокая эффективность — КПД 75% и низкий ток утечки (≤5 мА) снижают потери энергии и нагрев.
- Удобство монтажа и подключения — крепление на стандартную DIN-рейку 35 мм, винтовые клеммы для входной и выходной цепей, а также светодиодная индикация наличия выходного напряжения.
- Гальваническая изоляция между входом 110/220 В переменного тока и выходом 24 В постоянного тока повышает безопасность и помехоустойчивость.
Технические характеристики блока питания S250 230VAC/24VDC 2A SM3PWR2:
| Входное напряжение переменного тока | 85…264 В |
| Номинальная частота | 50/60 Гц |
| Диапазон частот | 47…63 Гц |
| Максимальный входной ток | 0,9 А (при 110 В) / 0,5 А (при 220 В) |
| Пусковой ток (при 25 °C) | ≤20 А (при 110 В) / ≤35 А (при 220 В) |
| Ток утечки | ≤5 мА (при 220 В) |
| Выходное напряжение постоянного тока | 24 В (номинальное) |
| Допустимое отклонение выходного напряжения | ±5% |
| Выходной ток (номинальный) | 2 А |
| Выходная мощность | 48 Вт |
| Пульсации и шум (максимум) | 150 мВ |
| КПД | 75% |
| Время пуска/нарастания/удержания | ≤2,5 с / ≤50 мс / ≥20 мс |
| Изоляция (вход-выход) | 1500 В постоянного тока |
| Сопротивление изоляции (вход-выход, вход-PE, выход-PE) | 100 МОм (при 500 В постоянного тока) |
| Защита от перегрузки | 105…130% от номинальной выходной мощности, отключение выхода, автоматическое восстановление |
| Защита от перенапряжения | 115…135% Ue, режим короткого замыкания, автоматическое восстановление |
| Защита от бросков напряжения | есть (встроенный ограничитель) |
| Защита от перегрузки по току | есть |
| Степень защиты корпуса | IP20 |
| Материал корпуса | металл |
| Рабочая температура | 0…+60 °C (горизонтальный монтаж) / 0…+40 °C (вертикальный монтаж) |
| Температура хранения и транспортировки | −40…+70 °C |
| Относительная влажность (без конденсации) | 10…95% |
| Габаритные размеры (Ш × В × Г) | 34 × 115 × 101,6 мм |
| Масса | 0,272 кг (брутто) |
Схема установки и монтажа:
Блок питания SM3PWR2 предназначен для крепления на стандартную DIN-рейку (35 мм) в шкафу управления. Монтаж осуществляется простым защелкиванием, демонтаж — с помощью подпружиненного фиксатора. Рекомендуется устанавливать блок в левой части стойки (слот 1), обеспечивая зазор не менее 80 мм сверху и снизу для естественной конвекции. Подключение выполняется с помощью винтовых клемм: на входе — L (фаза), N (нейтраль) и защитное заземление; на выходе — две пары клемм L+ (+24 В) и M (общий) для удобства параллельного подключения нескольких устройств. На корпусе предусмотрен выключатель для отключения выходного напряжения и светодиодный индикатор зеленого цвета, сигнализирующий о наличии питания 24 В.
Описание клемм, элементов управления и индикации:
| Обозначение | Описание | Функциональное назначение |
| L | Клемма входного терминала | Подключение фазного проводника (220 В) |
| N | Клемма входного терминала | Подключение нейтрального проводника |
| (значок заземления) | Клемма заземления | Подключение защитного заземления |
| L+ (две клеммы) | Клеммы выходного терминала | Выход +24 В постоянного тока |
| M (две клеммы) | Клеммы выходного терминала | Выход 0 В (общий) |
| Выключатель питания | DIP-переключатель (ON/OFF) | Включение/отключение выходного напряжения 24 В |
| Индикатор 24 В | Светодиод зеленого цвета | Свечение свидетельствует о наличии выходного напряжения 24 В |
Габаритные размеры:
Ширина — 34 мм, высота — 115 мм, глубина — 101,6 мм. Масса нетто — около 0,27 кг. Блок питания имеет монтажные отверстия для дополнительного крепления на плоскость, но основным способом установки является DIN-рейка.
Комплект поставки:
Блок питания SM3PWR2 — 1 шт., руководство по эксплуатации (в электронном виде на сайте производителя). Гарантийный срок — 2 года с момента отгрузки со склада производителя при соблюдении условий эксплуатации и монтажа.
