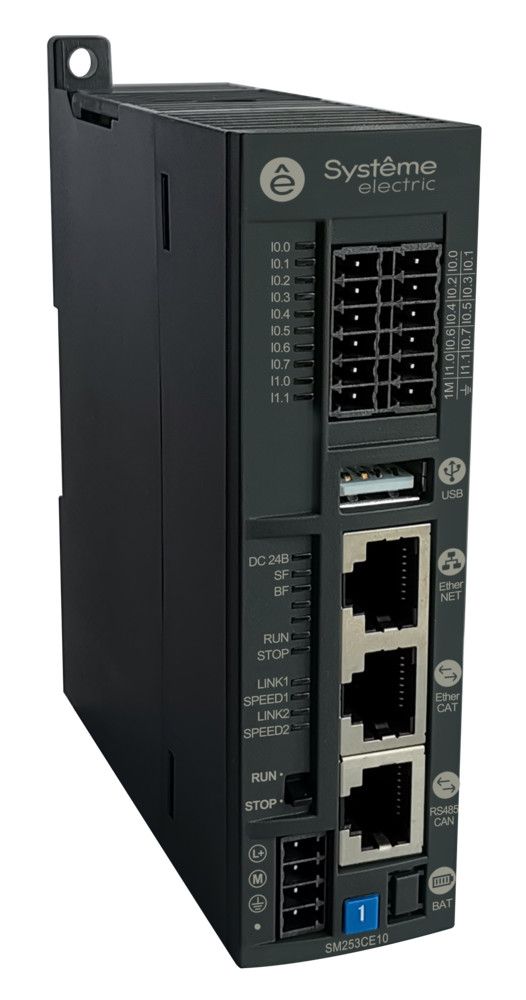

Программируемый логический контроллер Systeme Electric SM253CE10
ОвенКомплектАвтоматика в 2025 году
7 000+новых клиентов
92%отгрузок в день оплаты
15 000+поставок
400+выездных аудитов
150+городов
Описание
Программируемый логический контроллер Systeme Electric серии SystemePLC S250 модели SM253CE10 представляет собой высокопроизводительное устройство для управления движением и логикой в компактных машинах. Контроллер оснащен 10 цифровыми входами, 6 высокоскоростными счетчиками, портами Ethernet, EtherCAT, CANopen и RS485. Устройство применяется в системах автоматизации, требующих высокой производительности и точного контроля положения. Программирование выполняется в среде CODESYS 3.5 SP18.
Назначение:
Контроллер SM253CE10 используется для управления движением и логическими операциями в промышленном оборудовании. Встроенные цифровые входы и высокоскоростные счетчики позволяют обрабатывать сигналы от датчиков и энкодеров. Порты связи обеспечивают интеграцию в распределенные системы управления. Применяется в станкостроении, упаковочном оборудовании, производстве электроники и других отраслях.
Преимущества программируемого логического контроллера Systeme Electric SystemePLC S250 SM253CE10:
- Высокая скорость вычислений: время выполнения битовой инструкции 0.015 мкс.
- Расширяемость: до 4096 дискретных и 1024 аналоговых сигналов.
- Поддержка управления движением: электронный кулачок, электронный редуктор, интерполяция, функции ЧПУ.
- Встроенные порты: Ethernet, EtherCAT, CANopen, RS485, USB.
- Программирование в CODESYS 3.5 SP18 с поддержкой языков IEC 61131-3.
- Компактные размеры и монтаж на DIN-рейку.
Технические характеристики программируемого логического контроллера Systeme Electric SM253CE10:
- Напряжение питания: 24 В постоянного тока.
- Потребляемый ток: 800 мА.
- Память: 32 МБ для пользовательской программы, 64 КБ для хранения данных при отключении питания.
- Скорость выполнения битовой инструкции: 0.015 мкс.
- Цифровые входы: 10.
- Высокоскоростные счетчики: 6, до 500 кГц.
- Порты связи: 1 Ethernet 10/100 Мбит/с, 1 EtherCAT, 1 CANopen, 1 RS485, 1 USB.
- Протоколы: Modbus RTU/TCP, OPC UA Server, EtherCAT, CANopen.
- Расширение: до 8 модулей локально, до 32 через промежуточный модуль, до 128 островов EtherCAT.
- Габариты (Ш×В×Г): 34×115×101.6 мм.
- Масса: 269 г.
- Рабочая температура: от 0 до +60 °C (горизонтальный монтаж), от 0 до +40 °C (вертикальный монтаж).
- Степень защиты: IP20.
- Срок службы: 10 лет.
Комплект поставки:
В комплект поставки входят контроллер SM253CE10 и руководство по эксплуатации.
<Технические характеристики
Питание
Количество портов питания 2 Рабочее напряжение постоянного тока 20,4-28,8 В Потребляемая мощность (max) 19,2 Вт Защита от переполюсовки естьВычислительные ресурсы
Центральный процессор AM3352 ARM Cortex-A8, 1 ГГц Объем флеш-памяти (тип памяти) 32 Мб Объем оперативной памяти 512 Мб (DDR) Объем Retain-памяти (тип памяти) 64 КбИнтерфейсы связи
Интерфейсы связи- CANopen
- EtherCAT
- Ethernet
- RS-485
- USB
- 10/100 Мбит/с
- 1хRJ45
- EtherNet/IP
- Modbus TCP
- OPC UA Server
Общее
Назначение- Для малых систем
- Для средних систем
- Для вентиляции
- Для линий производства
Дискретные входы (DI)
Количество входов (дискретные входы (DI)) 10 Максимальный ток «логической единицы» (дискретные входы (DI)) 2,5 мА Максимальный ток «логического нуля» (дискретные входы (DI)) 1 мА Напряжение «логической единицы» (дискретные входы (DI)) 15 В Напряжение «логического нуля» (дискретные входы (DI)) 5 ВБыстрые дискретные входы (FDI)
Количество входов (быстрые дискретные входы (FDI)) 6 Режимы работы (быстрые дискретные входы (FDI))- Измерение периода и длительности импульса
- Определение логического уровня
- Подсчет импульсов
Быстрые дискретные выходы (DO) типа транзисторный ключ
Страна производства Китай Количество энкодеров 6 Количество точек ввода-вывода- 1024 (аналоговых)
- 4096 (дискретных)
