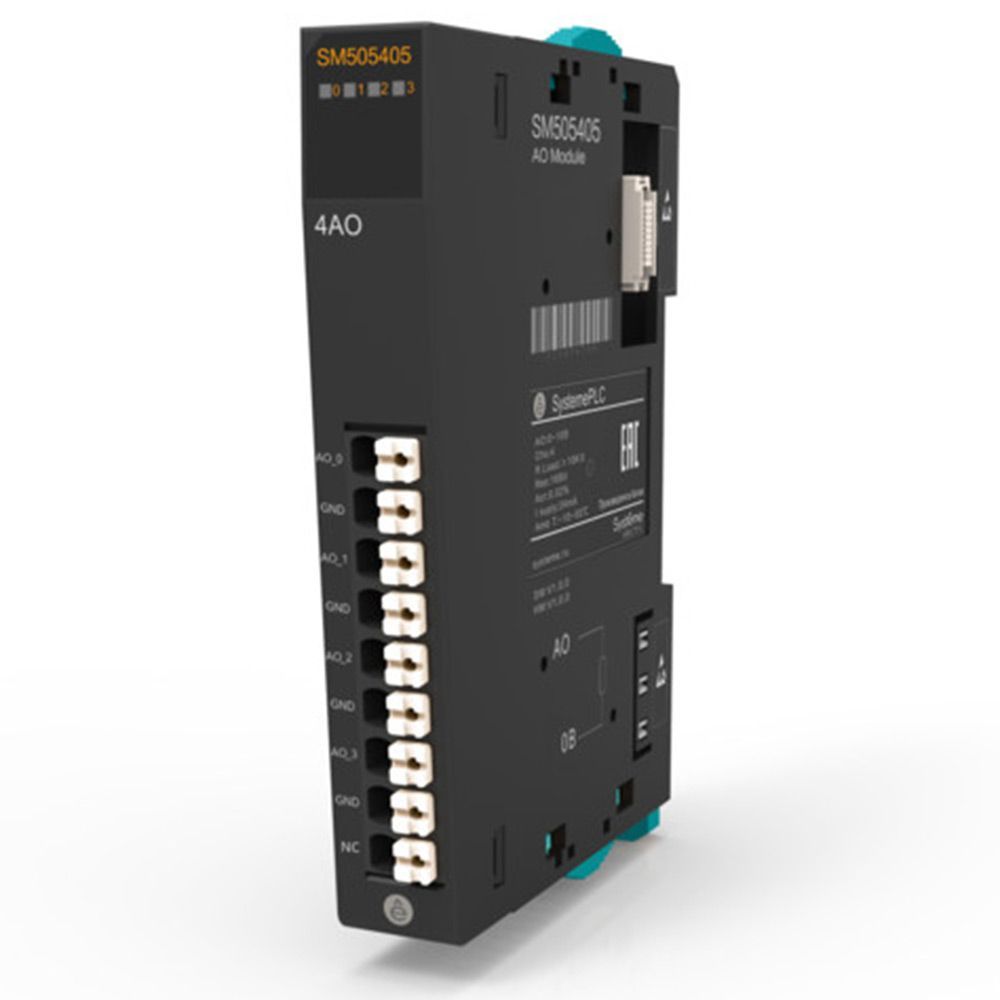

Аналоговый модуль вывода Systeme Electric SM505405 4 выхода 0-10 В 16 бит

Аналоговый модуль вывода Systeme Electric SM505405 (4-канальный, 16 бит, 0-10 В) представляет собой прецизионное исполнительное устройство, предназначенное для преобразования цифровых команд от управляющего контроллера в высокоточные аналоговые сигналы напряжения. Прибор входит в состав масштабируемой системы распределенного ввода/вывода SystemePLC IO200 и обеспечивает выдачу управляющих воздействий на исполнительные механизмы, частотные преобразователи, регулирующие клапаны и другое оборудование, требующее высокой точности задания. Модуль применяется для построения автоматизированных систем контроля и управления технологическими процессами на промышленных предприятиях, в энергетике, на объектах водоподготовки и в других отраслях, где требуется формирование аналоговых сигналов для управления непрерывными технологическими параметрами с повышенной точностью.

Основные возможности и преимущества аналогового модуля вывода SM505405:

• Четыре независимых канала: одновременное формирование управляющих сигналов для нескольких исполнительных устройств сокращает количество требуемых модулей и упрощает конструкцию системы;
• Стандартный диапазон выходного сигнала: напряжение 0-10 В обеспечивает совместимость с большинством промышленных исполнительных механизмов, таких как сервоприводы, регулирующие клапаны и преобразователи частоты;
• Повышенная точность преобразования: погрешность 0.02% и разрешение 16 бит гарантируют высокую достоверность управляющих воздействий для задач прецизионного регулирования и позиционирования;
• Работа на резистивную нагрузку: модуль оптимизирован для управления устройствами с высоким входным сопротивлением (более 10 кОм), что характерно для большинства современного оборудования с аналоговыми входами;
• Защита от превышения напряжения: встроенная схема предохраняет выходные каналы от повреждения при случайных замыканиях или внешних перенапряжениях;
• Гальваническая изоляция: напряжение изоляции каналов 500 В переменного тока защищает управляющую логику от пробоев и повышает помехозащищённость в условиях сильных электромагнитных полей (каналы не изолированы друг от друга);
• Компактность и удобство установки: ширина корпуса 14 мм, крепление на DIN-рейку, безвинтовые быстрозажимные клеммники и съёмные колодки сокращают время пусконаладки и обслуживания;
• Интеграция в распределённые системы: модуль поддерживает работу в составе островов ввода/вывода до 32 устройств с обменом по шинам Profinet, EtherCAT, Modbus TCP, Ethernet IP, CANopen, Profibus DP или Modbus RTU.

Технические характеристики:

• Диапазон выходного напряжения: 0-10 В;
• Количество каналов: 4;
• Разрешение ЦАП: 16 бит;
• Основная погрешность: 0.02%;
• Минимальное сопротивление нагрузки: более 10 кОм;
• Тип нагрузки: резистивная;
• Напряжение изоляции каналов: 500 В переменного тока;
• Защита от превышения напряжения: поддерживается;
• Потребляемый ток: 24 мА;
• Напряжение питания: 24 В постоянного тока (18–36 В);
• Рабочая температура: от -10 до +55 °C;
• Температура хранения: от -20 до +85 °C;
• Относительная влажность: 95% без конденсата;
• Степень защиты корпуса: IP20;
• Габаритные размеры (В×Г×Ш): 90×67×14 мм;
• Масса: не более 0.06 кг;
• Средний срок службы: 10 лет.

Монтаж и рекомендации по размещению:

Все модули серии SystemePLC IO200, включая SM505405, предназначены для установки только в шкафах управления и аппаратных, в сухой среде, так как имеют степень защиты IP20. В этих шкафах необходимо предусмотреть защиту от поражения электрическим током и распространения огня. Модули крепятся на DIN-рейки, соответствующие стандарту EN 60715 (35×7,5 мм или 35×15 мм). DIN-рейка должна быть отдельно заземлена. Если она установлена на заземленную оцинкованную монтажную панель, отдельное заземление направляющей не требуется. При установке или демонтаже модулей необходимо соблюдать минимальные монтажные зазоры для обеспечения вентиляции и доступа: не менее 20 мм сверху и снизу, а также 10 мм слева и справа от острова ввода/вывода. При подключении нагрузки важно учитывать, что выходные каналы не изолированы друг от друга, а общий провод (GND) является общим для всех каналов.

Области применения:

Прибор востребован на предприятиях химической, нефтегазовой, пищевой и фармацевтической промышленности, в энергетике, металлургии и добыче полезных ископаемых, на очистных сооружениях и станциях водоподготовки, а также в машиностроении и технологическом оборудовании. Модуль используется для формирования высокоточных управляющих сигналов на исполнительные механизмы в системах регулирования температуры, давления, расхода, уровня и других технологических параметров, где требуется повышенная точность. Благодаря гибкости коммуникационных интерфейсов устройство легко встраивается в существующие SCADA-системы, панели оператора и автоматизированные рабочие места диспетчеров, обеспечивая надёжное управление технологическими процессами.

Комплект поставки:

В базовую комплектацию входят сам модуль SM505405, паспорт изделия с гарантийным талоном и руководство по эксплуатации (в электронном виде на компакт-диске или в виде файла для загрузки с сайта производителя). Гарантийный срок на оборудование составляет 2 года с момента отгрузки со склада производителя. Дополнительные аксессуары и кабели заказываются отдельно.
